Sondaj ve dokunma makinesi

Çin'de profesyonel üreticilerden biri olan Yueli, size sondaj ve dokunma makinesi sağlamak istiyor. Ve size en iyi satış sonrası hizmeti ve zamanında teslimatı sunacağız.

modeli:LY-650

Talep Gönder

Ürün Açıklaması

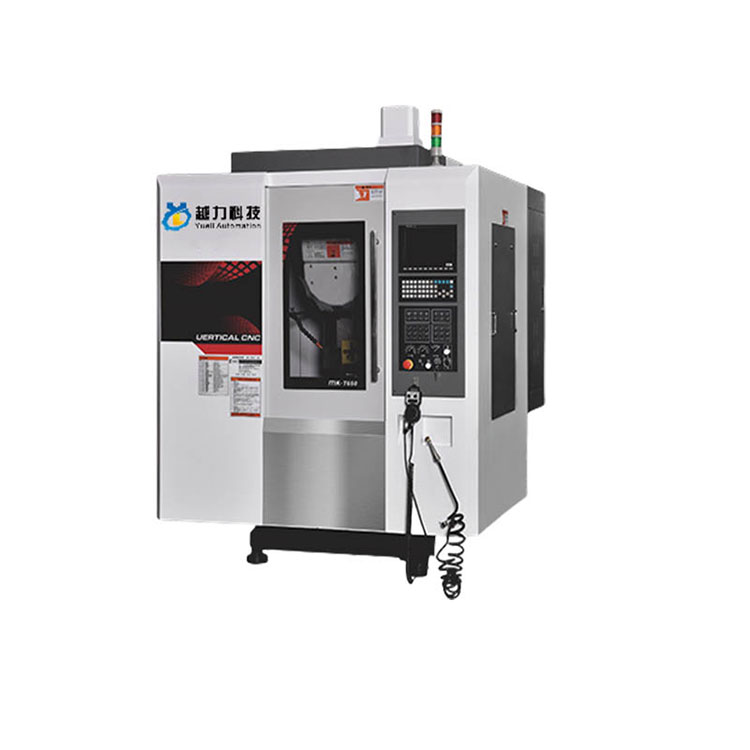

LY-650 Sondaj ve Dokunma Makinesi

Çin'de saygın bir üretici olan Yueli, size sondaj ve dokunma makinesi sunmaya istekli. Size en iyi satış sonrası destek ve hızlı teslimat sağlayacağımız söz veriyoruz. Drilling And Tapping Machine

Ürün Giriş:

İşlevsel Genel Bakış:

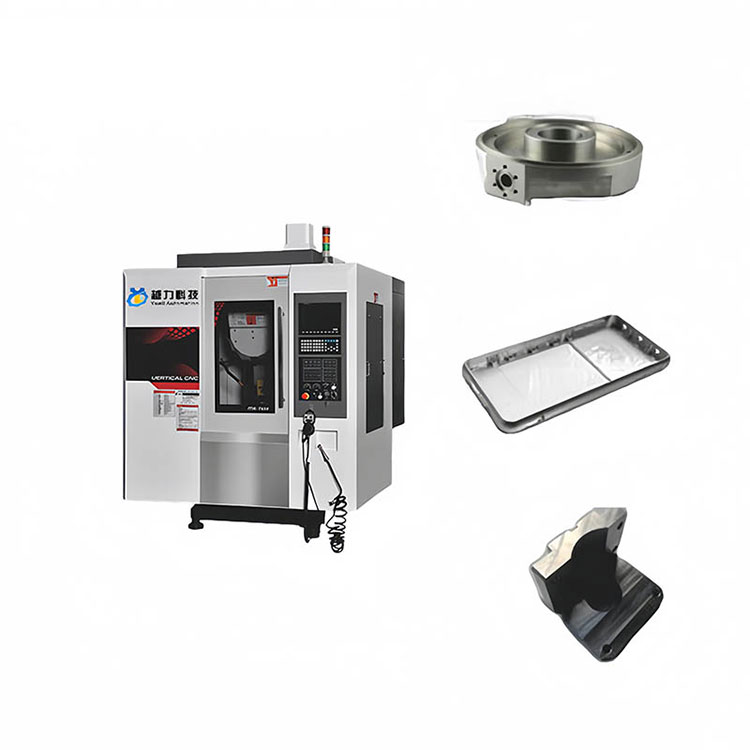

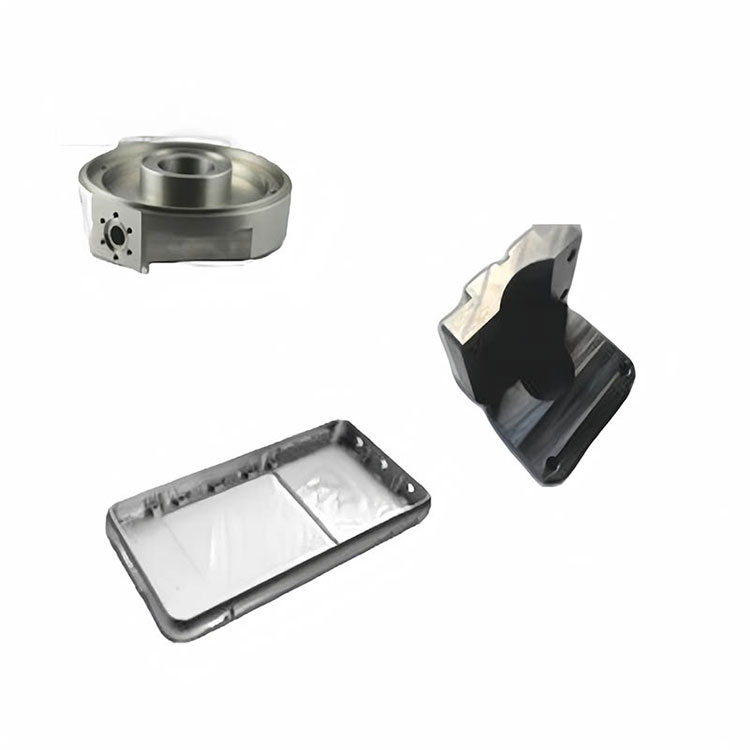

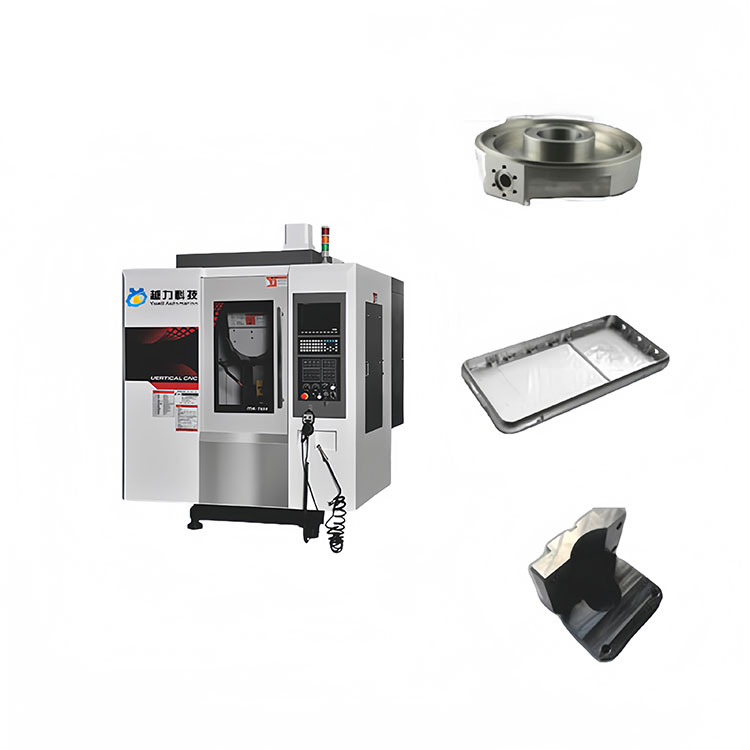

Küçük gözenekli parçalar ve ürün işleme için uzmanlaşmıştır. Cep telefonu parçaları, iletişim ekipmanları, havacılık, otomobil lokomotifleri, enstrümanlar ve metre, ışık endüstrisi ve tekstil, elektronik aletler ve makine üretimi ile bakır, alüminyum elektrotlar ve diğer işleme endüstrileri işlenmesi için uygundur;

Ana yapı yüksek mukavemetli dökme demirden yapılmıştır ve stres giderme tavlama ve doğal yaşlanma tedavisinden sonra, yatağın doğruluğu dayanıklı ve stabildir, uzun süre deformasyon yoktur;

İş parçasının yüksek hızlı işlenmesini gerçekleştirmek için yüksek hassasiyetli düz kavşak işini benimseyin; Yağ sıcaklığı soğutma makinesi sisteminin kullanımı, milin yüksek hızlı dönmesinin neden olduğu sıcaklık artışını azaltabilir, milin termal uzantısını etkili bir şekilde iyileştirebilir ve işleme doğruluğunu artırabilir;

Kelepleme alet deposu, takım tezgahının hızını ve doğruluğunu artırmak için kullanılır ve takım deposu kapasitesi 16 veya 21 parçadır;

Gövde tabanı, takım tezgahının içindeki atıkları temizlemesi kolay olan arka eğimli yapı tasarımını benimser;

Uzun kolonun yapısal tasarımı, dördüncü şaft bileşenlerinin kurulumu ve uygulanması için daha uygun olan ve işleme alanını daha genişleten iş mili ile çalışma tezgahı arasındaki mesafeyi arttırır.

Yağlama otomatik yağlayıcı, aralıklı zamanlama yağ enjeksiyonunun kantitatif kontrolü, hareketli parçaların kalıcı yağlanması;

Referans Spesifikasyon

Mekanik parametre	birim	T650	T850	T1000	T1200
Üç eksenli seyahat	mm	600 × 480x350	800 × 500 × 420	1000 × 500 × 450	1200 × 550 × 500
Masa Boyutu	mm	650x475	1000x500	1300x550	1100x500
Tişört	mm	5-18x80	4-16x100	5-18x80	5-18x100
Masanın maksimum rulman kapasitesi	kilogram	300	500	600	700
Mil uçtan çalışma yüzeyine mesafe	mm	150 ~ 500	140 ~ 560	150 ~ 600	150 ~ 650
Mil Merkezi'nden Sütun Kılavuzu Rayına Mesafe	mm	541	580	580	605
X Axis Rail Spesifikasyonlar	mm	35	35	35	30
Y ekseni ray özellikleri	mm	30	35	35	35
Z Ekseni ray özellikleri	mm	35	35	35	35
X/Y/Z vidası özellikleri	mm	32x16	36x16	36x16	36x16
İş mili spesifikasyonu		BT30/φ 100	BT30/φ 100	BT30/φ 100	BT30/φ 100
Maksimum Mil Hızı	rpm	20000	20000	20000	20000
İş mili	KW	5.5	5.5	5.5	7.5
X/Y/Z Üç eksenli motor gücü	KW	1.5/1.5/3	2/2/3	2/2/3	2/2/3
X/Y/Z Fast Maksimum Hız	m/benim	48	48	48	48
X/Y/Z maksimum kesme hızı	mm/dk	10000	10000	10000	10000
Üç eksenli konumlandırma doğruluğu	mm	± 0.003/300	± 0.003/300	± 0.003/300	± 0.003/300
Üç eksen tekrarlanan konumlandırma doğruluğu	mm	± 0.002/300	± 0.002/300	± 0.002/300	± 0.002/300
Hava basıncı spesifikasyonu	Kg/cm2	6-7	6-7	6-7	6-7
Makine boyutu	mm	1770 × 2300 × 2100	2300 × 2200 × 2500	2600 × 2500 × 2800	3000 × 2800 × 3000
Makine ağırlığı	T	3.2	4.5	5.3	6.5

Çeşitli CNC sistemi seçenekleri

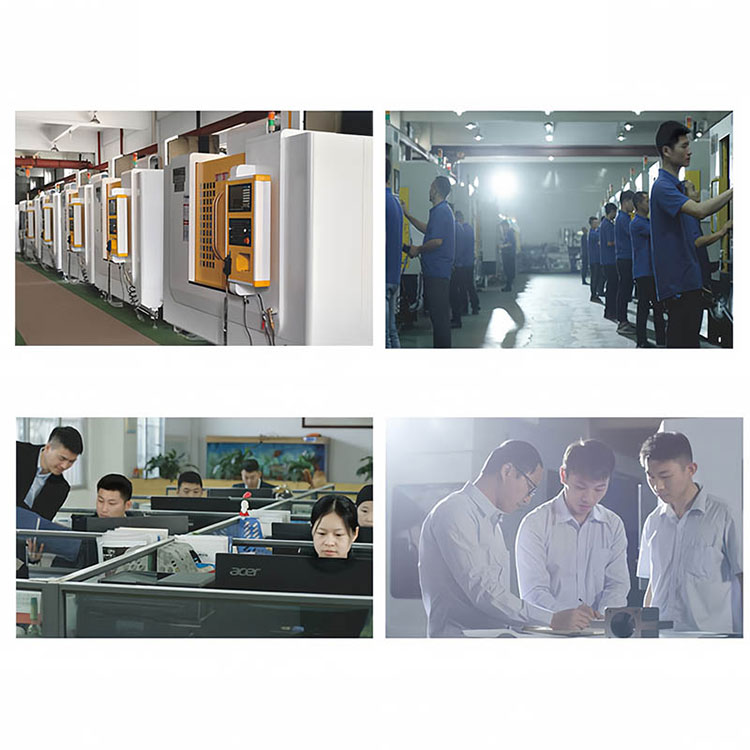

Şirket gücü

Drilling And Tapping Machine

Üretim süreci

1, yüksek sıcaklık fırın ile dökme demir ve altı aydan fazla yaşlanma tedavisi.

2, titiz montaj işlemi (demiryolu tertibatı, kurşun vidalı montaj, yatak montajı vb.).

3, Zarif kazıma teknolojisi (motor kazıyıcı, iş mili uç kazıyıcı, sütun kurulumu yüzey kazıyıcı).

4, Bilimsel üretim, tüm kalite kontrol sistemi sürecinin izlenebilirliği.

Drilling And Tapping Machine

Kalite Güvence Sistemi

1. Adım hatasını tespit ederken, XX ve YY yönlerinde doğrusal eksen kılavuz rayının düzlüğü aynı anda test edilebilir.

2, takım tezgahının her bir bölümünün işleme ve montaj doğruluğunu sağlayın. Makine takımının resmi konumlandırma doğruluğu ve tekrarlanan konumlandırma doğruluğu ölçülür.

3, tüm makine iş mili ve tablo düzleminin dikey derecesinin doğruluğunu tespit eder ve 0.01mm içinde sağlamak için doğruluk gereklidir.

4. Z eksenli kılavuz rayı ve tezgahın dikeyliği tüm makine tarafından tespit edilir ve doğruluk 0.01 mm içinde garanti edilir.

5. Makine, 0,005 mm içinde doğruluk gerektiren XY ekseni kılavuz rayının dikeyliğini tespit eder.
