Doğrusal Kılavuz Delme Kılavuz Çekme Merkezi Açık Tip

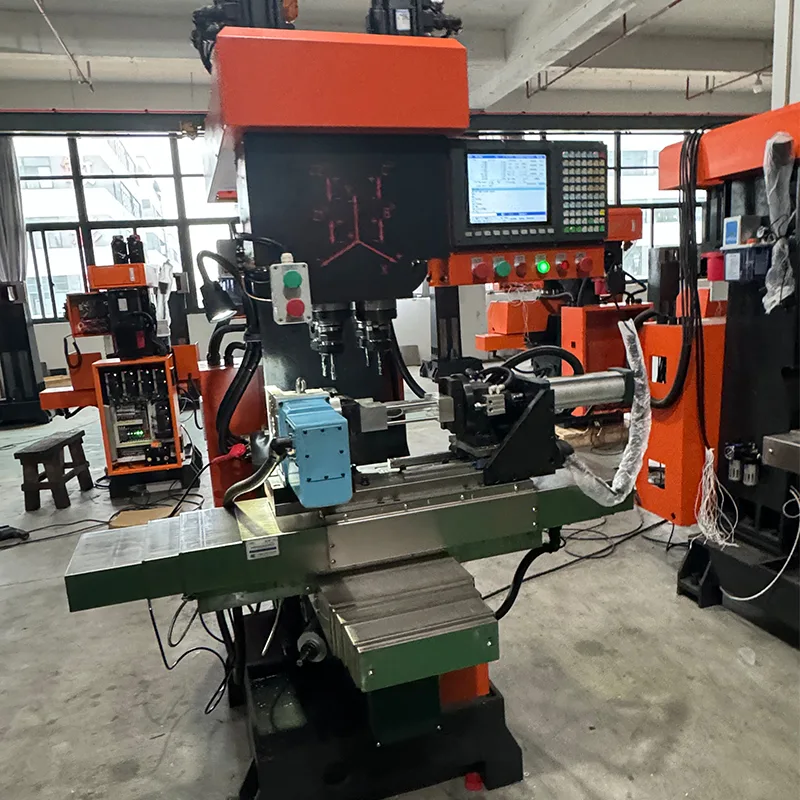

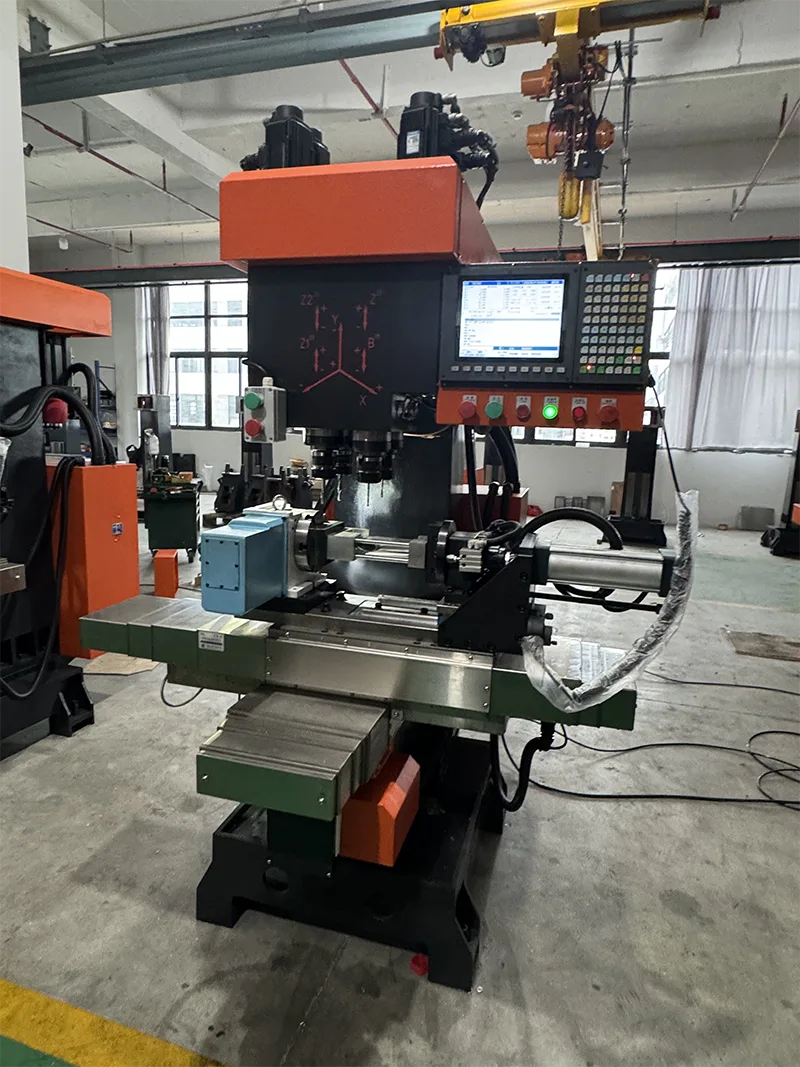

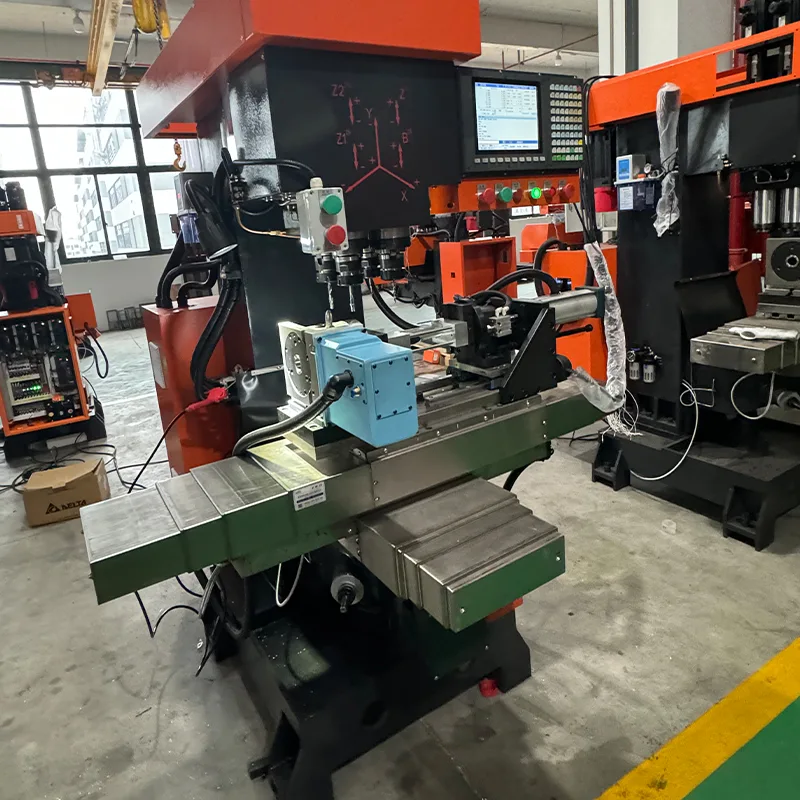

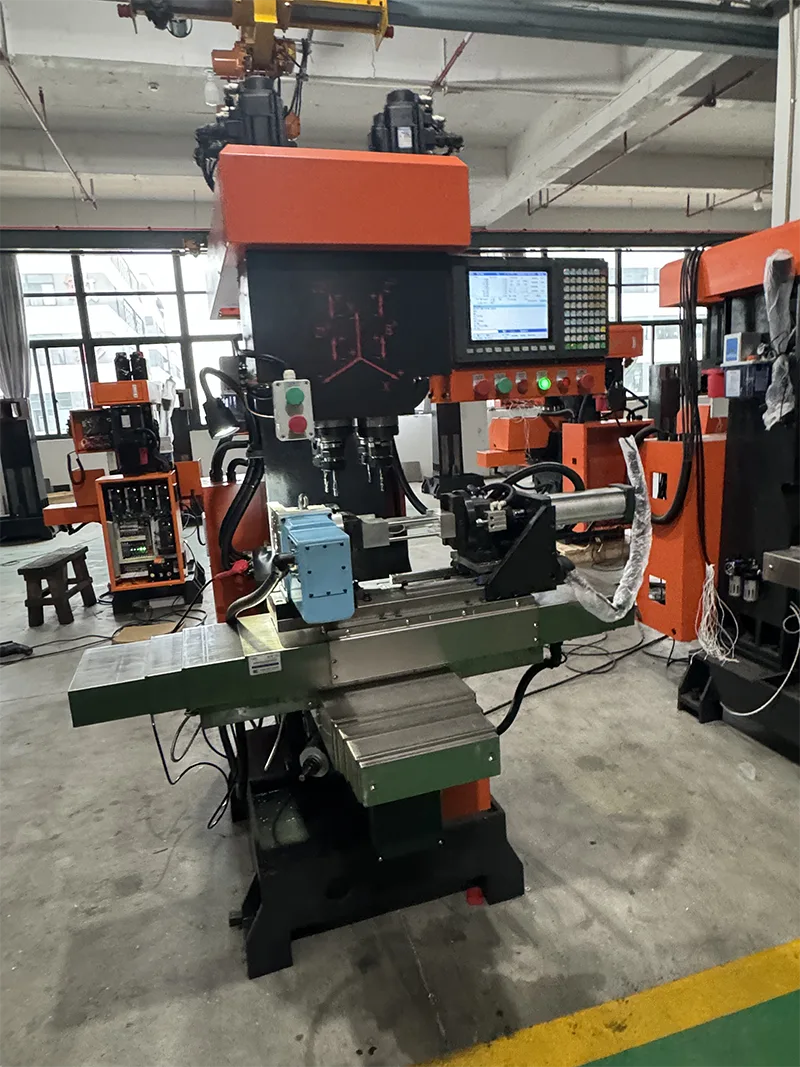

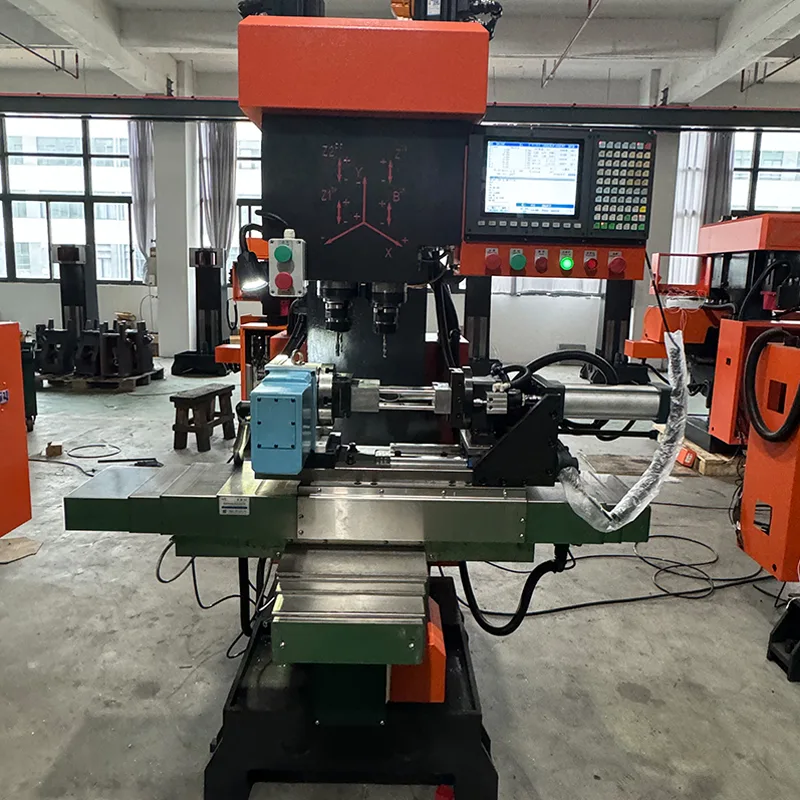

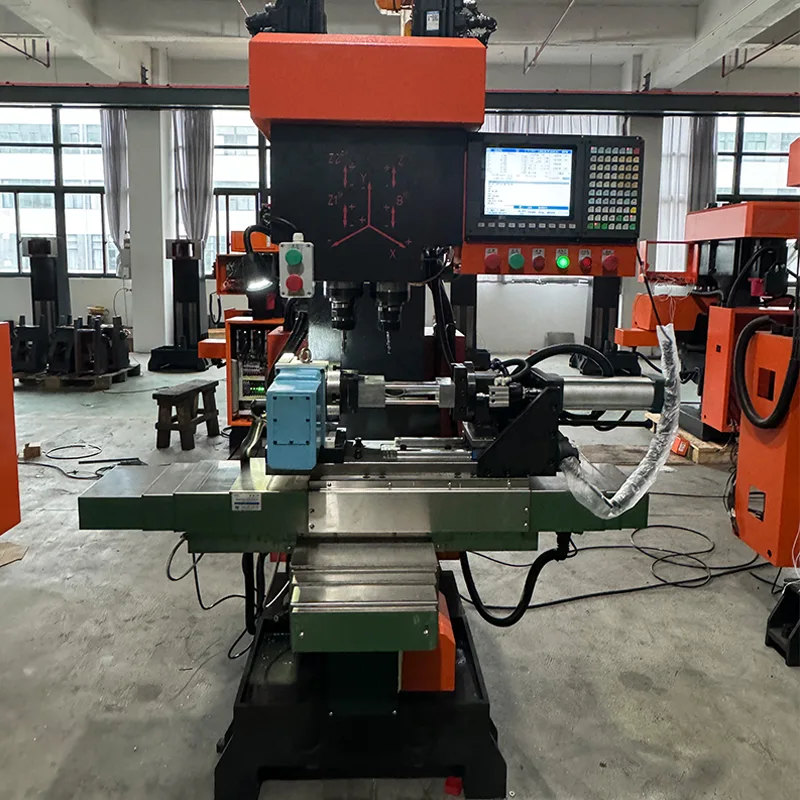

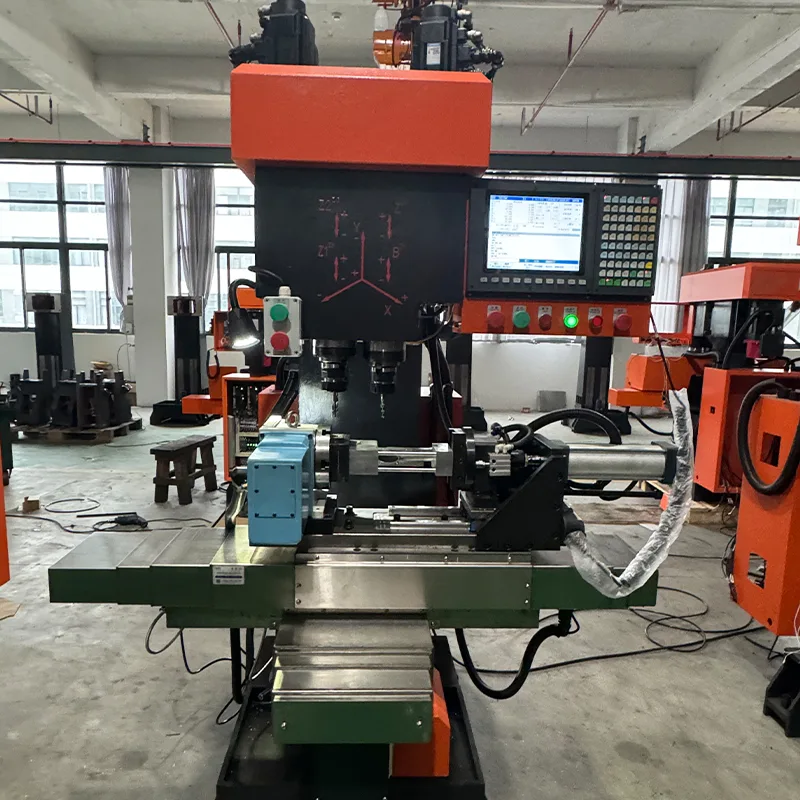

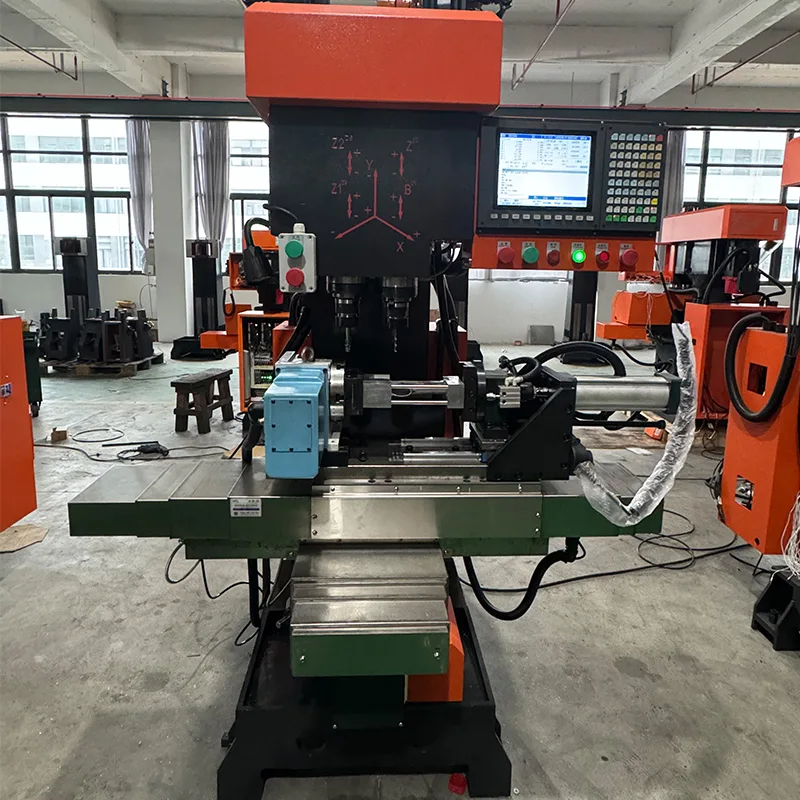

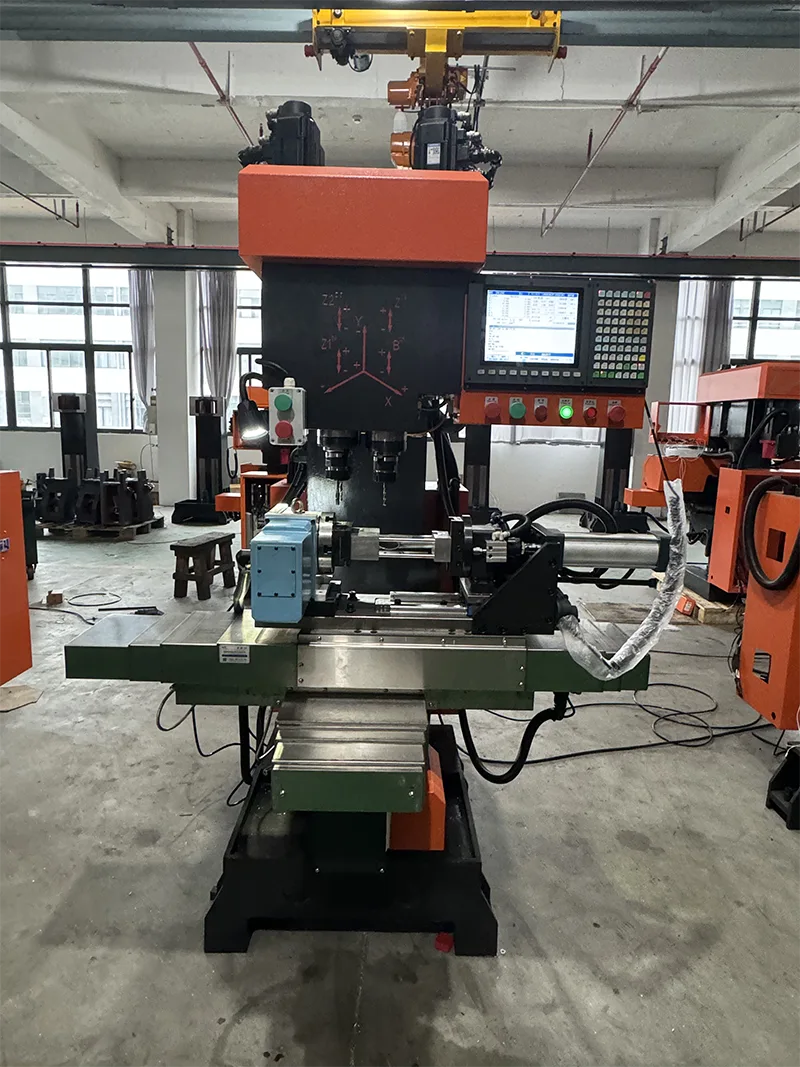

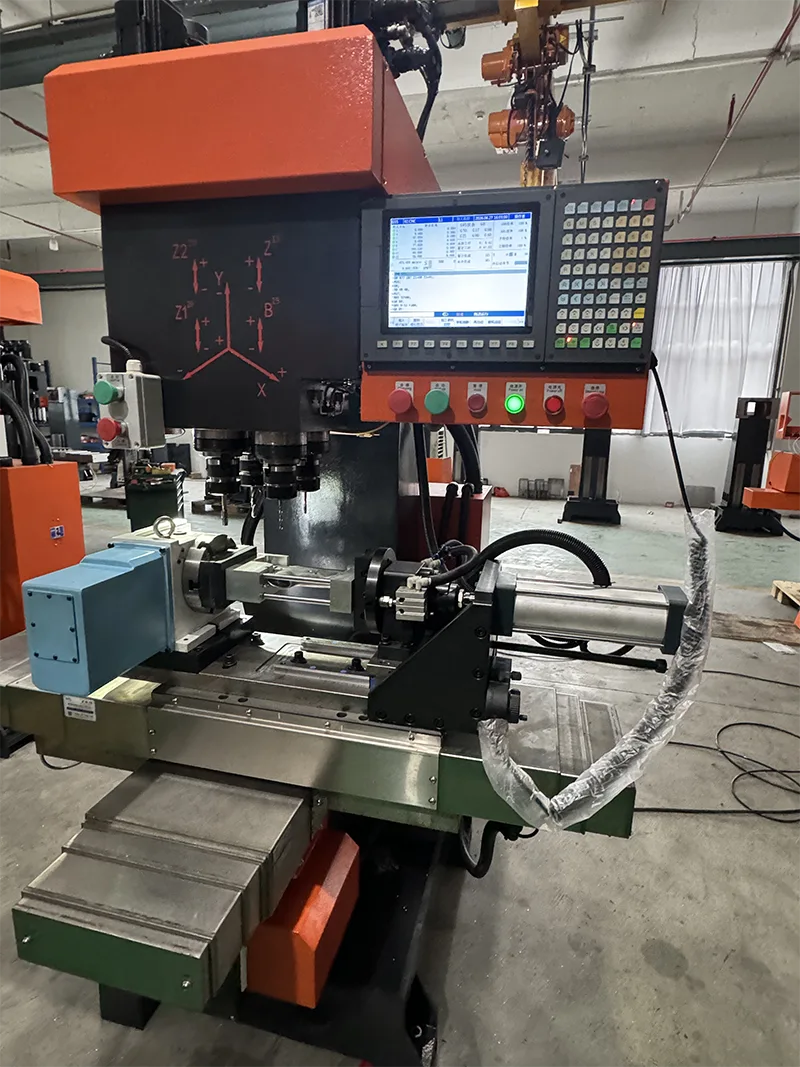

ZSK540 Doğrusal Kılavuz Delme Kılavuz Çekme Merkezi Açık Tip, açık tip konfigürasyonda dikey 4 eksenli doğrusal kılavuz delme kılavuz çekme merkezidir. Bu model, metal levha muhafazası olmadan gelir ve tam muhafazanın gerekli olmadığı uygulamalara uygun açık bir çerçeve tasarımı sunar. Makine, sezgisel programlama ve basit operasyon için kullanıcı dostu insan-makine arayüzüne sahip, dokunmatik ekranlı Tayvan Syntec veri yolu CNC sistemi ile donatılmıştır. 4 eksenli CNC fonksiyonuyla dört eksenin tümü delme, kılavuz çekme ve frezeleme işlemlerini gerçekleştirebilir. Dahili frekans dönüştürücülü 5,5KW servo iş mili motoru, hassas kılavuz çekme ve kademesiz hız düzenlemesi sağlayarak işleme hassasiyetini garanti eder.

Makine Konfigürasyonu ve Yapısal Özellikler

ZSK540 Doğrusal Kılavuz Delme Kılavuz Çekme Merkezi Açık Tip, aşağıdaki standart konfigürasyonlar ve yapısal özelliklerle üretilmiştir.

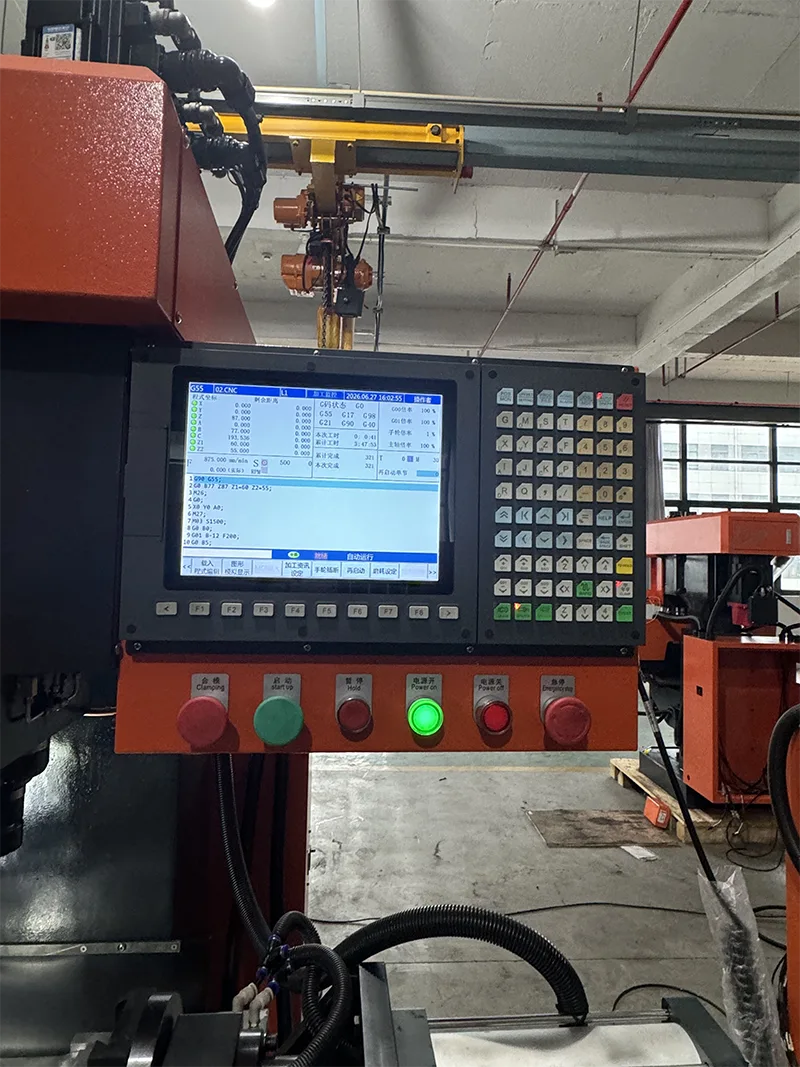

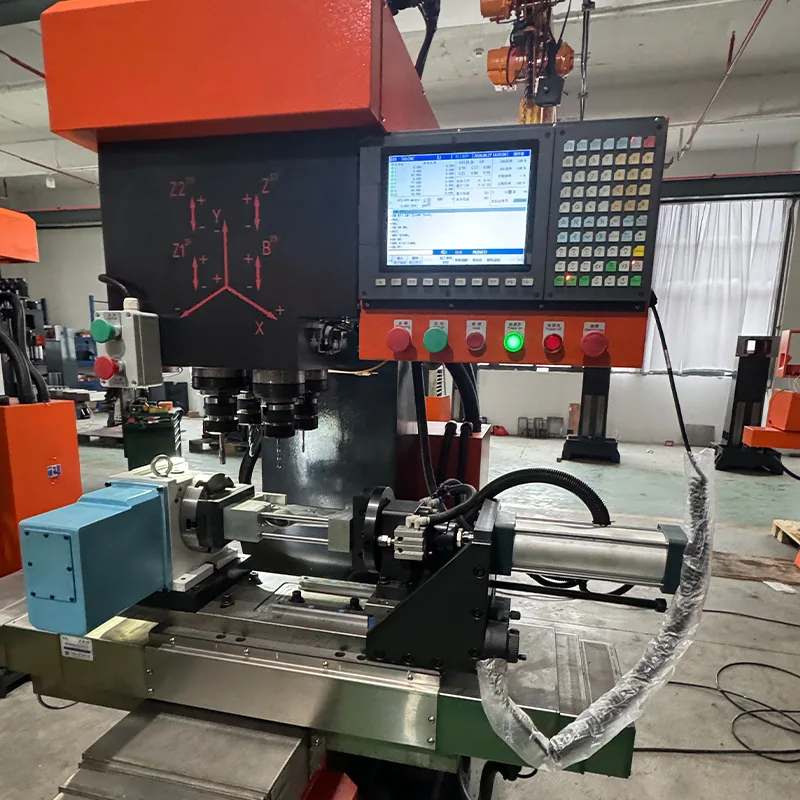

· CNC Sistemi: Dokunmatik ekranlı Tayvan Syntec veriyolu CNC sistemi. Kullanıcı dostu insan-makine arayüzü. Sezgisel programlama. Basit operasyon. Öğrenmesi hızlı.

· Servo Sistem: Syntec servo motorlar, toplam 5 adet (4'ü frenli). 5.5KW Huahong mil servo motoru.

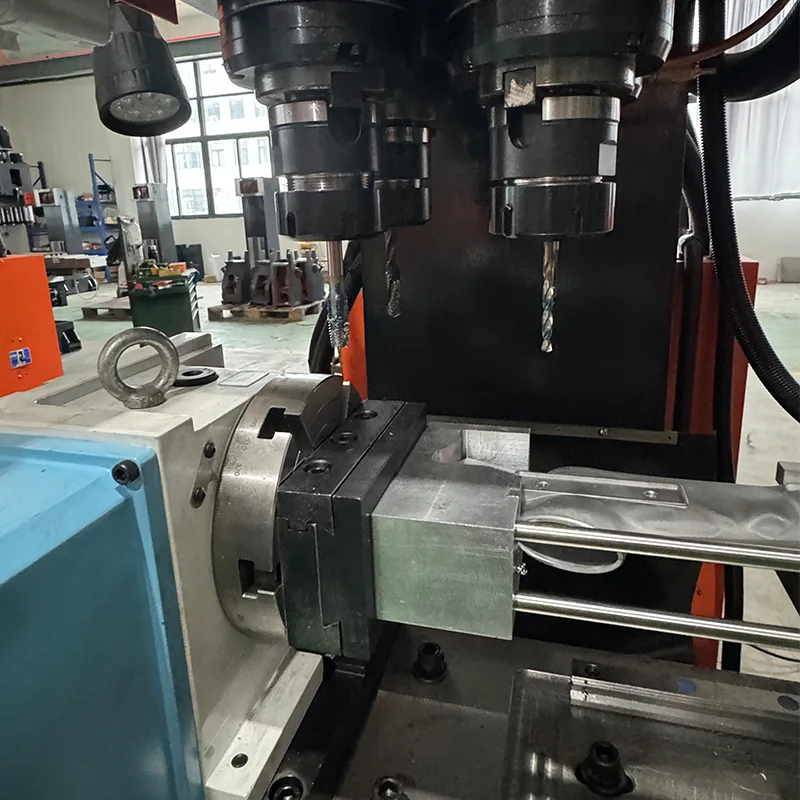

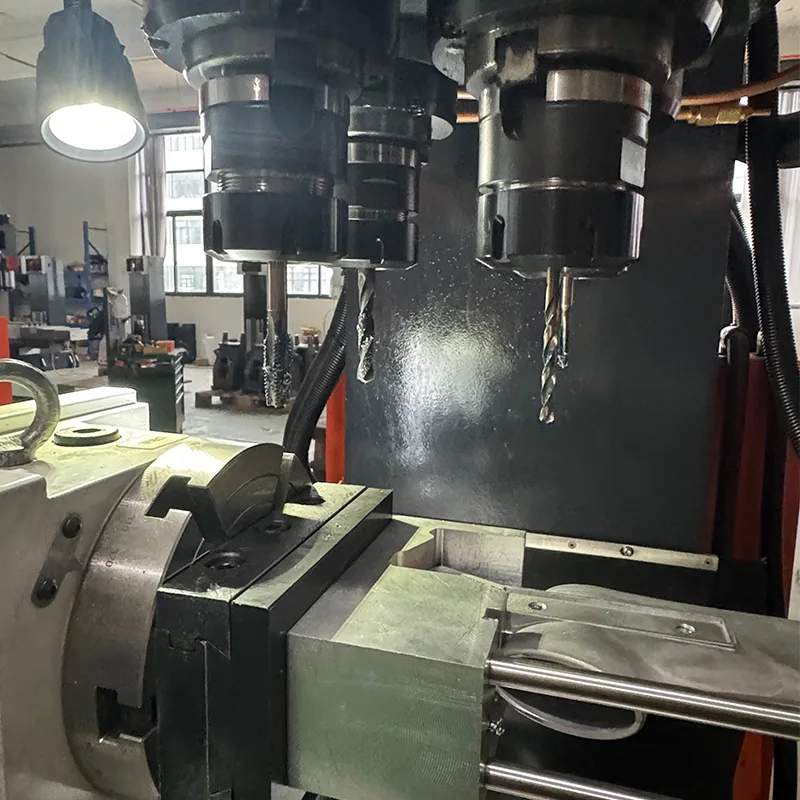

· Mil: BT40 iş mili konikliği. Mil manşonu çapı 105 mm. İş mili hızı 0-3000 dev/dak.

· Kılavuz Yolları ve Bilyalı Vidalar: Hiwin lineer kılavuzlar (6 adet) ve Dinghan vidalı miller (3 adet). Z ekseni aralığı 10 mm, X/Y ekseni aralığı 16 mm. Ağır kesmeyi destekler.

· Pnömatik Bileşenler: Kore'den ithal edilen pnömatik bileşenler.

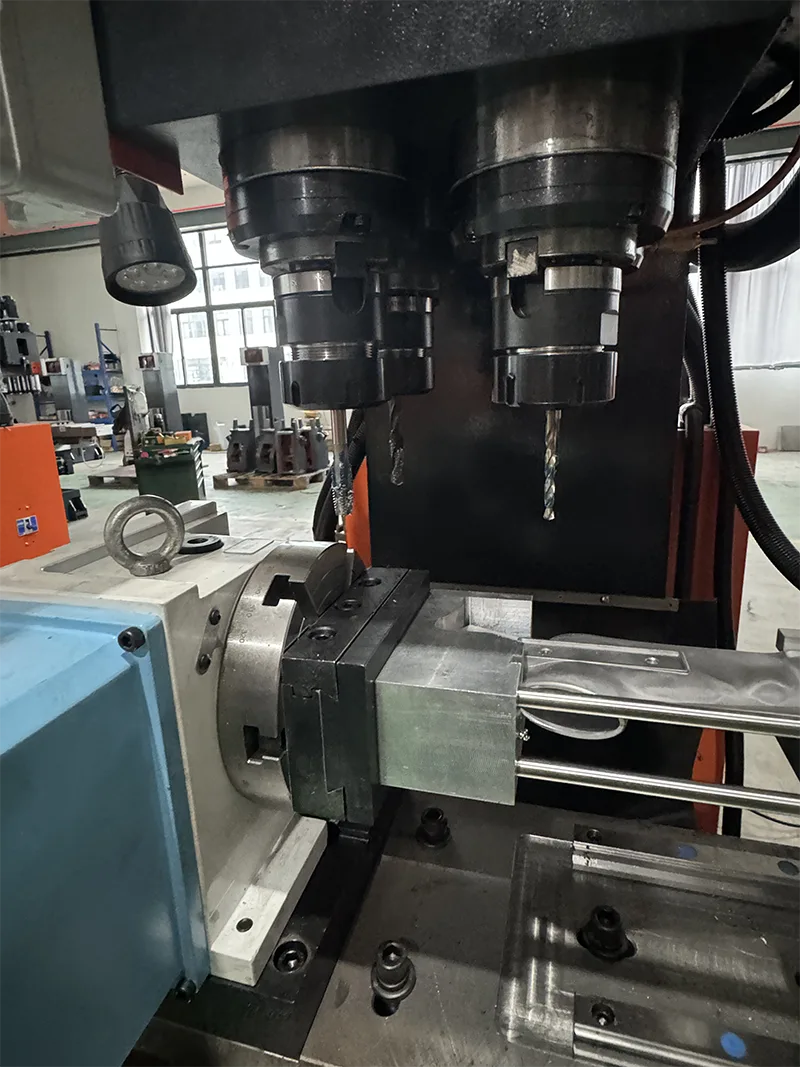

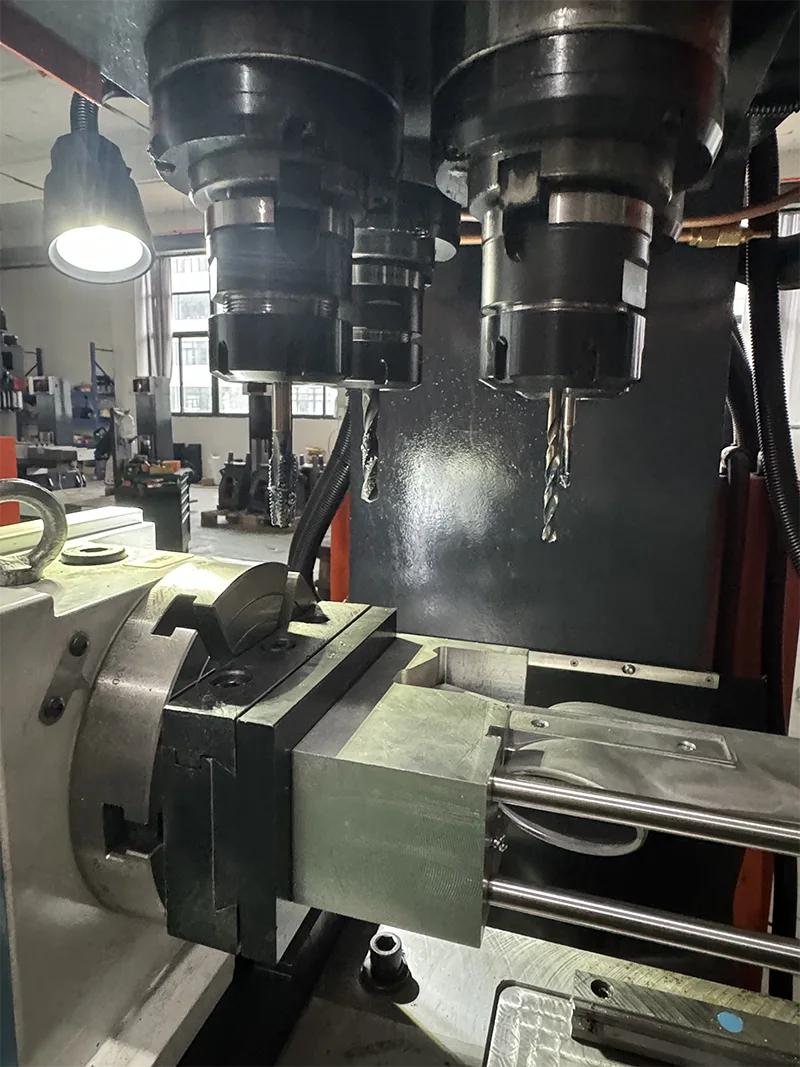

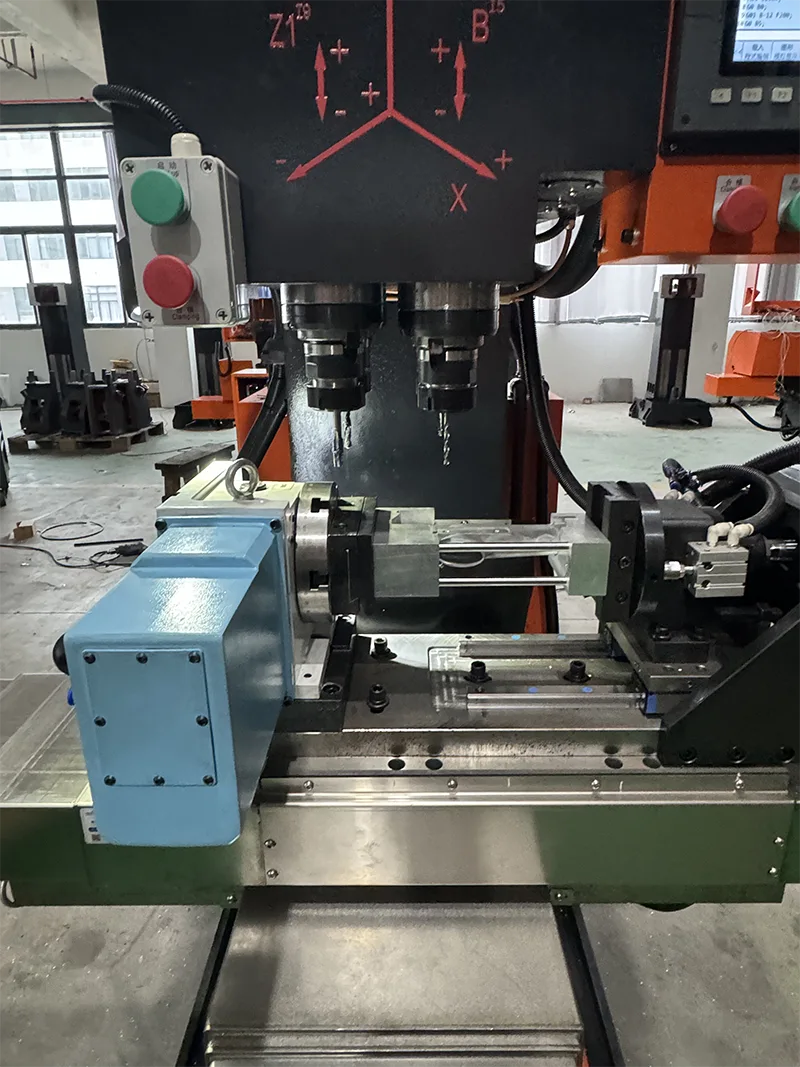

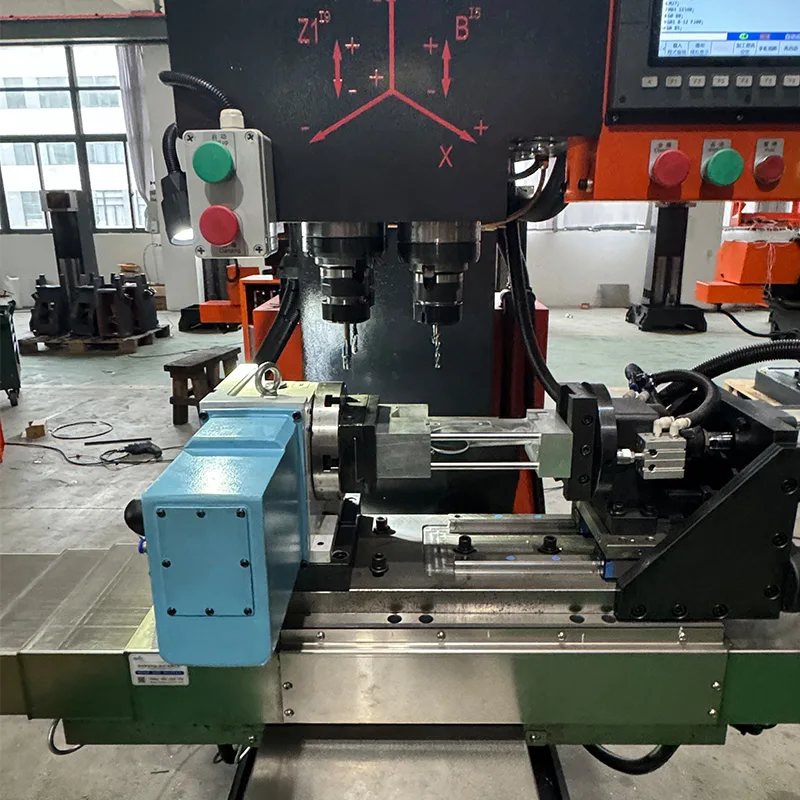

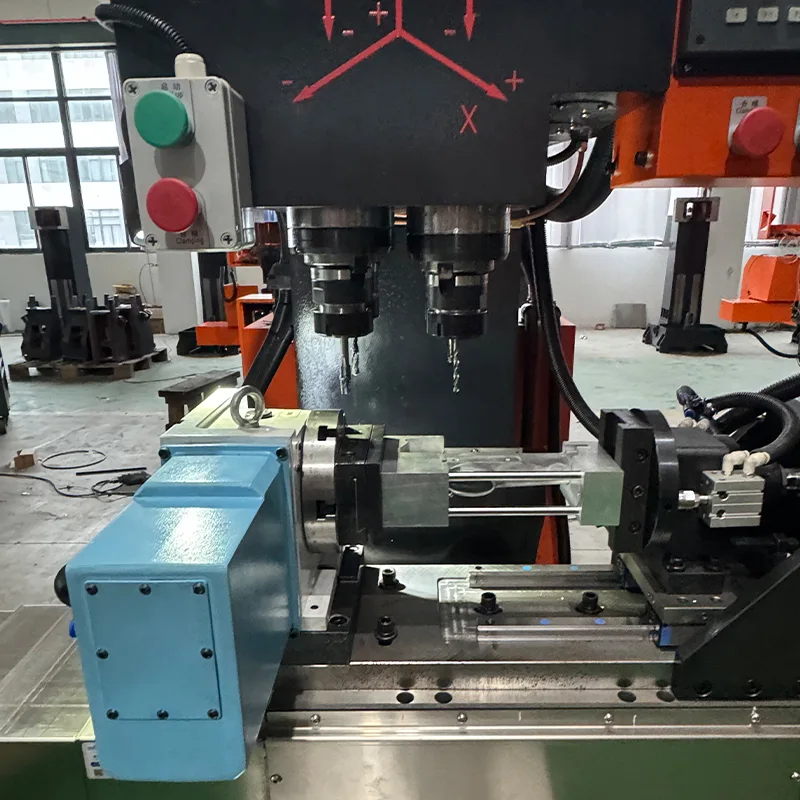

· Dördüncü Eksen: Farklı düzlemlerde delme, kılavuz çekme, frezeleme ve kanal açma için dördüncü eksenle donatılmıştır.

· Elektrik Bileşenleri: Çin standardı elektrik bileşenleri. Soğutucu tankı dahildir.

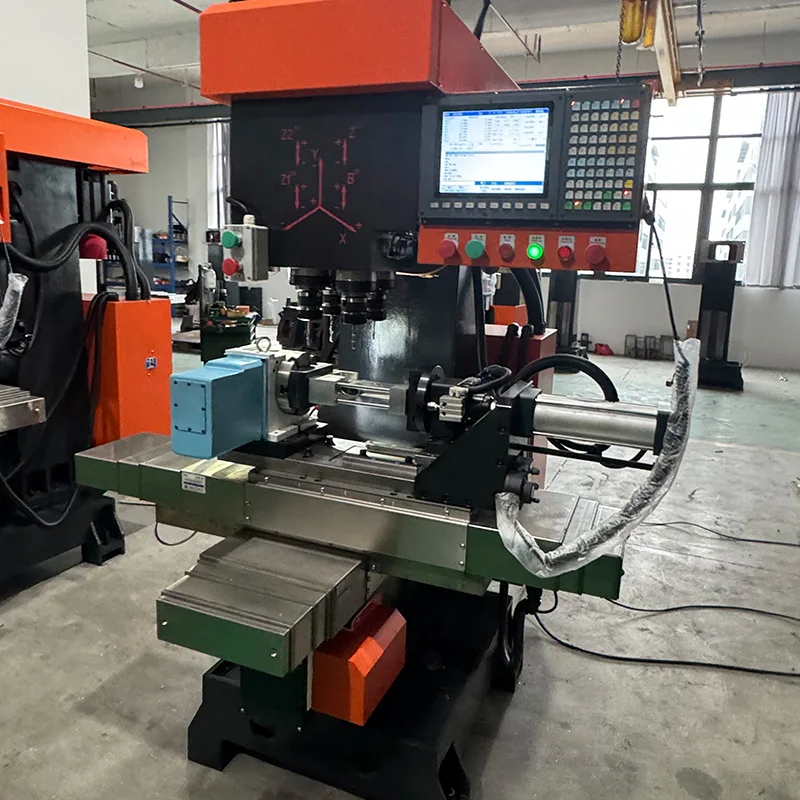

· Açık Tip Tasarım: Sac muhafaza yoktur. Kolay erişim ve iş parçası yüklemesi için açık çerçeve yapısı.

Teknik Özellikler

Aşağıdaki teknik parametreler ZSK540 Lineer Kılavuzlu Delme Kılavuz Çekme Merkezi Açık Tip için geçerlidir.

Dördüncü Eksen Özellikleri

ZSK540 Lineer Kılavuzlu Delme Kılavuz Çekme Merkezi Açık Tip, dördüncü bir eksen ünitesiyle donatılmıştır. Aşağıdaki parametreler geçerlidir.

İşleme Kabiliyeti ve Operasyonel Avantajlar

ZSK540 Lineer Kılavuzlu Delme Kılavuz Çekme Merkezi Açık Tip, aşağıdaki yetenek ve avantajlarla verimli üretim için tasarlanmıştır.

· Çok eksenli işleme: 4 eksenli CNC işlevi, dördüncü eksenle farklı düzlemlerde delme, kılavuz çekme, frezeleme ve kanal açma işlemlerine olanak sağlar.

· Ağır kesme kapasitesi: Hiwin makaralı doğrusal kılavuzlara ve makaralı bilyalı vidalara sahip çalışma masası ve orta braket, ağır kesme işlemlerini destekler.

· Yüksek hassasiyet: Yüksek tekrarlı konumlandırma doğruluğuna sahip dijital konumlandırma. Hızlı takım ayarlama hızı.

· Verimlilik: Rahat çalışma, bir operatörün birden fazla makineyi çalıştırmasına olanak tanıyarak işçilik maliyetlerini ve işçilik yoğunluğunu azaltır.

· Açık tip tasarım: Hiçbir sac muhafaza, iş parçası yükleme ve bakım için kolay erişim sağlamaz.

Üretim Süreci ve Kalite Güvencesi

Yueli, makinenin güvenilirliğini ve hassasiyetini sağlamak için sıkı üretim ve kalite kontrol süreçlerini takip ediyor.

· Malzeme işleme: Dökme demir, 6 ay boyunca yüksek sıcaklık ve yaşlandırma işlemiyle işlenir.

· Hassas montaj: Doğrusal kılavuzlar, vidalı miller ve rulmanlar için sıkı montaj süreci.

· Profesyonel kazıma: Motor tabanı kazıma, iş mili ucu kazıma ve kolon montaj yüzeyi kazıma.

· Kalite denetimi: X ve Y yönlerinde eş zamanlı doğrusallık ölçümüyle hatve hatası tespiti. Milin çalışma tezgahına dikeyliği 0,01 mm dahilindedir. Z ekseni kılavuz hattının tablaya dikliği 0,01 mm'dir. X-Y ekseni kılavuz yolu dikliği 0,005 mm dahilindedir.

· İzlenebilirlik: Tamamen izlenebilir kalite kontrol sistemi ile bilimsel üretim.

Uygulama Alanları

ZSK540 Lineer Kılavuzlu Delme Kılavuz Çekme Merkezi Açık Tip, Yueli'nin hizmet verdiği birçok endüstrideki metal kesme işlemleri için uygundur.

· Malzemeler: Bakır, alüminyum, çinko alaşımı, çelik.

· Sıhhi tesisat – sıhhi tesisat bileşenleri ve bağlantı parçaları.

· Yangın koruma vanaları – vana gövdeleri ve bileşenleri.

· Donanım – kapı kontrol donanımı, elektrik donanımı.

· Otomotiv parçaları – motor bileşenleri, motosiklet aksesuarları.

· Havacılık – hassas bileşenler.

· Makine imalatı – genel makine parçaları.

Sıkça Sorulan Sorular

Bu model ile kapalı versiyon arasındaki fark nedir?

Bu modelde sac muhafaza yoktur. Açık tip bir konfigürasyondur.

Mil konikliği ve maksimum delme kapasitesi nedir?

BT40 iş mili konikliği. Maksimum delme çapı 50 mm'dir. Maksimum kılavuz çekme çapı 50 mm'dir.

X ve Y ekseni hareketi nedir?

X ekseni hareketi 400 mm'dir. Y ekseni hareketi 280 mm'dir.

Lineer kılavuzlar ve bilyalı vidalar hangi markadır?

Hiwin lineer kılavuzlar ve bilyalı vidalar. Tayvan Syntec CNC sistemi. Kore'den ithal edilen pnömatik bileşenler.

Bu makine hangi sektörlere uygundur?

Sıhhi tesisat, yangın koruma vanaları, donanım, elektrik donanımı, havacılık, makine imalatı, otomotiv parçaları.
