Dikey Çift Eksenli Bileşik Makinesi

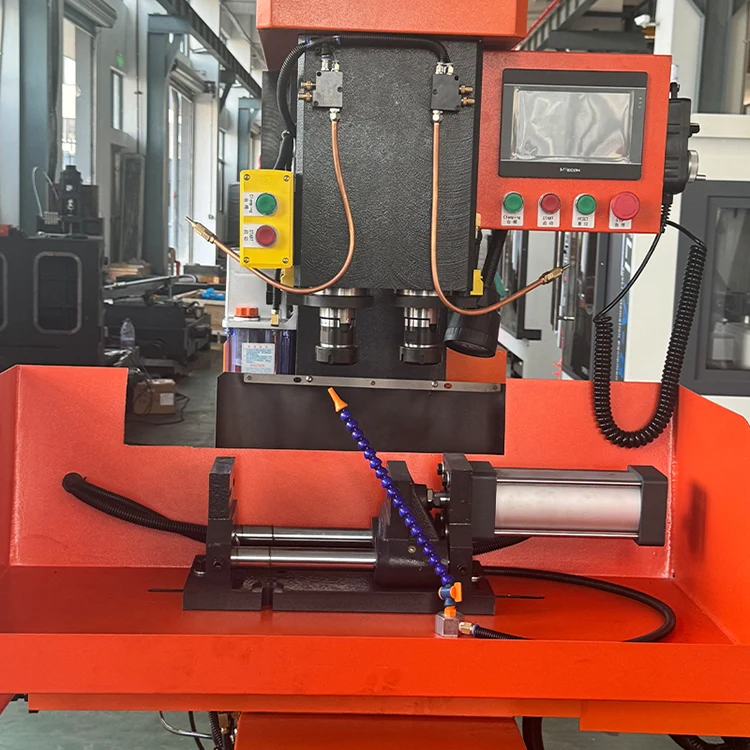

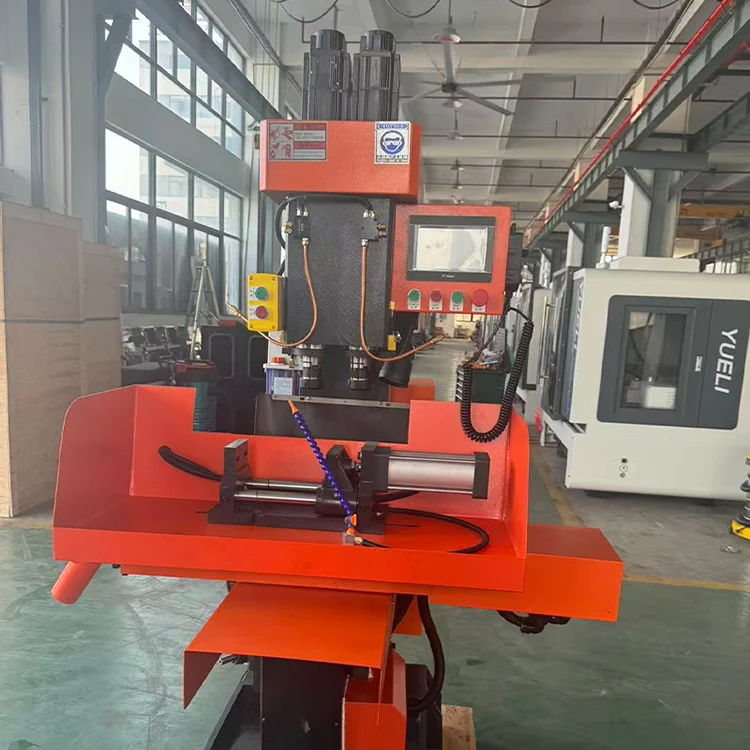

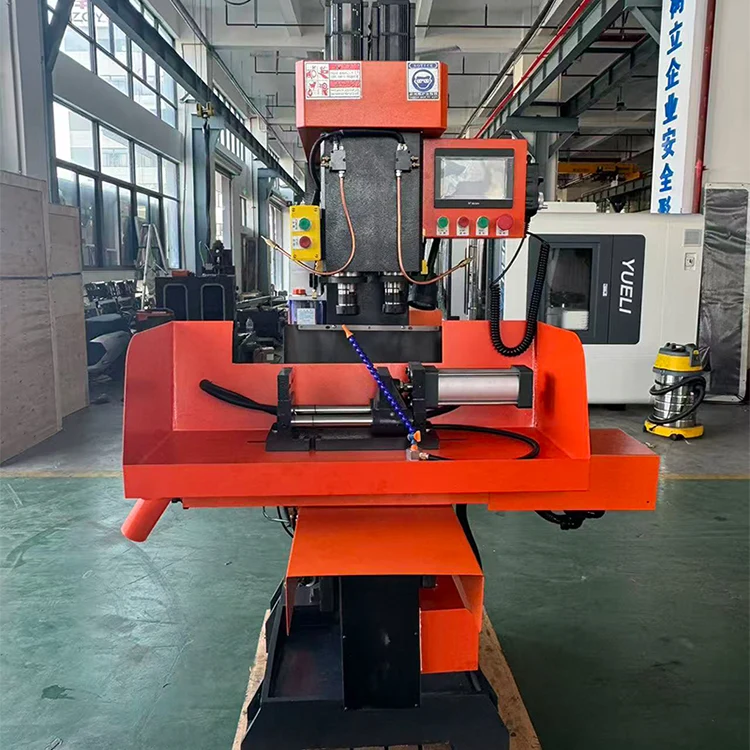

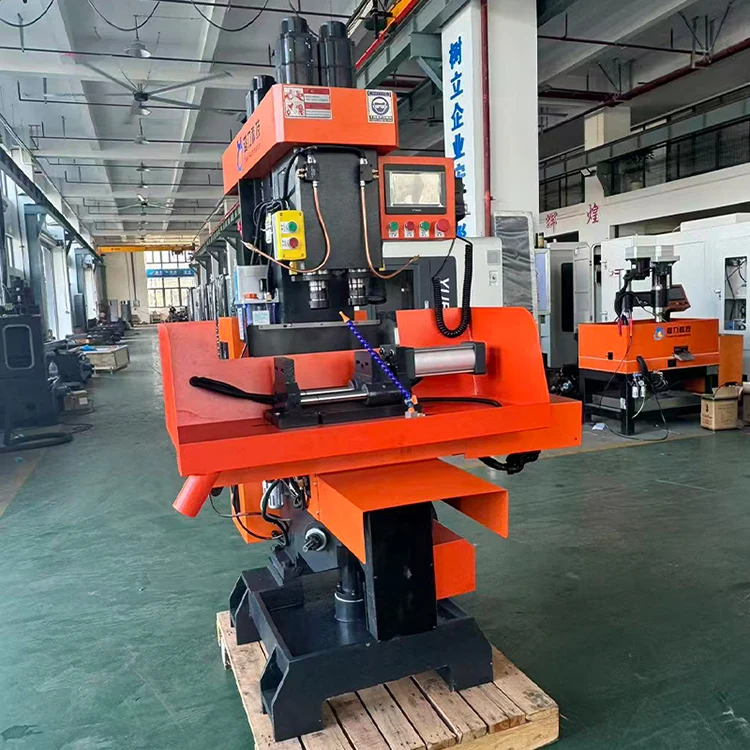

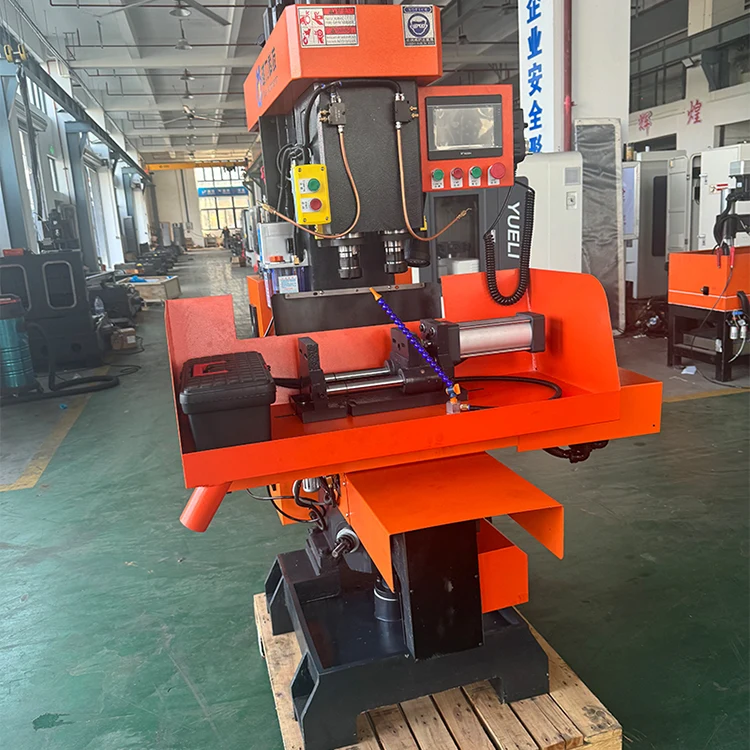

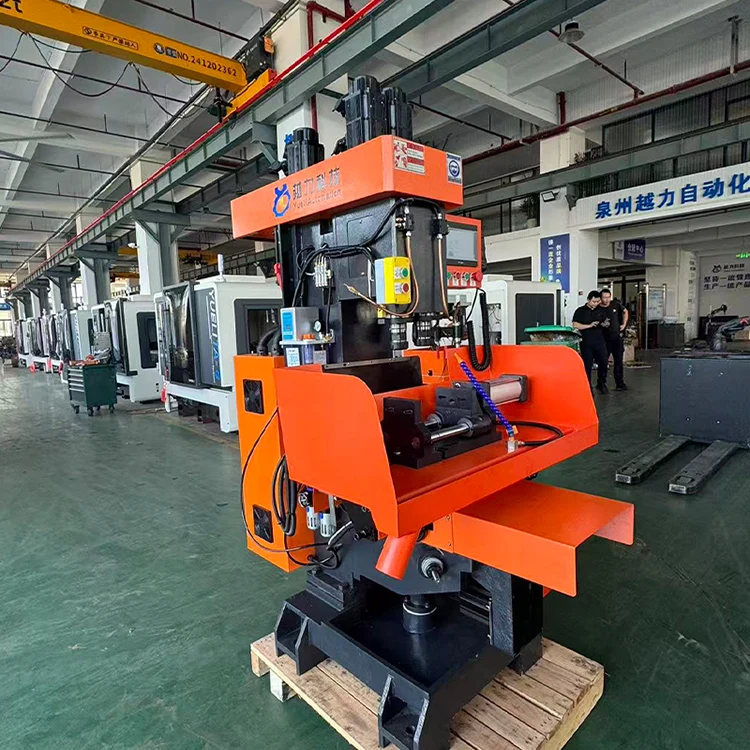

Dikey Çift Eksenli Bileşik Makinesi (dahili model ZSK4132X2B), Quanzhou Yueli Automation Equipment Co., Ltd. tarafından üretilmiştir. Küçük ve orta serili kapı montaj ürünlerinin üretimi ve işlenmesi için uygundur. Takım tezgahı, basit ve sezgisel kullanımı ve rahat ayarıyla pürüzsüz ve zarif bir görünüme sahiptir. PLC kontrolünü benimseyen bu sistem, daha yüksek otomasyon seviyesine ve mükemmel güvenilirliğe sahip olup operatörlerin iş yoğunluğunu azaltır. Bir operatörün birden fazla makineyi yönetmesine olanak tanır ve ideal bir yüksek verimliliğe sahip ve kirlilik önleyici işleme ekipmanı olarak hizmet eder.

Ürün Tanıtımı

Dikey Çift Eksenli Bileşik Makinesi, küçük ve orta serili kapı montaj ürünlerinin üretimi ve işlenmesi için uygundur. Takım tezgahı, basit ve sezgisel kullanımı ve rahat ayarıyla pürüzsüz ve zarif bir görünüme sahiptir. PLC kontrolünü benimseyen bu sistem, daha yüksek otomasyon seviyesine ve mükemmel güvenilirliğe sahip olup operatörlerin iş yoğunluğunu azaltır. Bir operatörün birden fazla makineyi yönetmesine olanak tanır ve ideal bir yüksek verimliliğe sahip ve kirlilik önleyici işleme ekipmanı olarak hizmet eder.

· Basit ve sezgisel kullanımla pürüzsüz ve zarif görünüm.

· PLC kontrolü ile rahat ayarlama ve daha yüksek otomasyon seviyesi.

· Daha az iş yoğunluğuyla mükemmel güvenilirlik.

· Bir operatör birden fazla makineyi yönetebilir.

Ana Teknik Parametreler

Aşağıdaki teknik parametreler Dikey Çift Eksenli Bileşik Makinesi için geçerlidir.

Makine Yapısı ve Özellikleri

Dikey Çift Eksenli Bileşik Makinesi aşağıdaki yapısal ve performans özelliklerine sahiptir.

· Çok sayıda parçanın işlenmesi, delinmesi, raybalanması ve kılavuz çekilmesi tek seferde yüksek verimlilikle tamamlanabilir.

· Gövde yapısı kompakttır ve iyi bir sağlamlığa sahiptir.

· Ana mil yüksek kaliteli alaşımlı çelikten yapılmış, sertleştirilmiş ve ısıl işlem görmüş, hassas taşlanmış ve yüksek aşınma direncine sahiptir.

· Kayma yüzeyi ultrasonik olarak söndürülür ve kayan yüzeyin servis ömrünü garantilemek için bir yağlama cihazına sahiptir.

· Tezgah, küçük titreşime ve hızlı harekete sahip bir başlatma cihazı ve bir tampon konumlandırma cihazı ile sola ve sağa hareket eder.

· Sap, düşmesi kolay olmayan ve yüksek güvenliğe sahip çekme çubuğu tipini benimser.

Yapı ve Performans

Dikey Çift Eksenli Bileşik Makinesinin tasarımı, yüksek işleme verimliliği, istikrarlı hassasiyet ve basit operasyon prosedürünün avantajlarıyla birlikte freze makinesinin ve destekleyici başlatma cihazının yapısal özelliklerini benimser.

· Kayış değiştirme ve gerdirme yapısı, hızı değiştirmek ve kayışı gerdirmek kolaydır.

· Ana şaft, yüksek iletim verimliliği ve düşük gürültü ile senkron kayış aracılığıyla 4KW/4P motor tarafından tahrik edilir.

· Sol ve sağ iş mili otomatik kurtarma mekanizması, iş milini her zaman işleme hazır durumda tutabilir, zamandan tasarruf sağlar ve iş verimliliğini artırır.

· Kaldırma platformunun kaldırılmasını gerçekleştirmek için kaldırma kolu kolayca döndürülebilir.

· Tezgah, güvenilir konumlandırma ve istikrarlı doğruluk sağlamak için tampon konumlandırma ile donatılmıştır.

· Orta taşıyıcı ve kaldırma platformu, iş parçasının stabil konumlandırılmasını sağlamak için kilitleme mekanizmalarıyla tasarlanmıştır; bu, işleme doğruluğunu sağlamaya yardımcı olur.

· Pnömatik cihaz, otomatik kontrolü, iyi güvenilirliği gerçekleştirmek ve yüksek verimlilik ve yüksek işleme hassasiyetini sağlamak için kullanılır.

Yağlama Sistemi

Dikey Çift Eksenli Bileşik Makinesi, pozitif deplasmanlı otomatik yağlama sistemi kullanır. Aşağıdaki yağlama planı geçerlidir.

Elektrik Sistemi

Dikey Çift Eksenli Bileşik Makinesi, aşağıdaki elektrik sistemi yapılandırmasını kullanır.

· CNC Sistemi: Sunicon.

· Servo motor: Sunicon.

· İş mili servosu: Zhima Teknolojisi.

· AC kontaktörü: Schneider.

· Röle: Omron.

· Pnömatik mengene: YUELI.

Güvenlik Koruması

Dikey Çift Eksenli Bileşik Makinesi, metal kesme takım tezgahlarının güvenlik korumasına yönelik GB 15760-2004 genel teknik gerekliliklerine uygundur ve gerekli güvenlik cihazları ve uyarı işaretleri ile donatılmıştır.

· X ekseni, kesme sıvılarını ve talaşları etkili bir şekilde engellemek için tamamen kapalı bir paslanmaz çelik sac kalkan kullanır.

· Z ekseni, servis ömrünü etkili bir şekilde uzatmak için sac koruma ve teleskopik kapak kullanır.

· X ve Z eksenleri, operasyonel hatalar, programlama hataları, sürücü arızaları vb. nedenlerden kaynaklanan arızaları önlemek için sert ve yumuşak limitlerle donatılmıştır.

· Elektrik tasarımı, aşırı akım ve kısa devre korumasıyla GB5226.1 elektrik standardına uygundur.

· Elektrik kabini, ısı dağıtımı için eksenel akış fanları ile tamamen kapalı bir tasarımı benimser.

· NC sisteminde yerleşik bir pil bulunur; sistemin gücü kesilirse kayıtlı işleme programları kaybolmaz.

· Çeşitli ani arızalardan kaynaklanan hasarları önlemek için alarm fonksiyonu ve acil durdurma düğmesi.

Standart Aksesuarlar ve Belgeler

Dikey Çift Eksenli Bileşik Makinesi aşağıdaki aksesuarlar ve belgelerle birlikte gelir.

Araçlar dahil:

· Çift uçlu anahtar 17-19, 12-14, 8-10, 22-24 (her biri 1)

· Yakınlık Anahtarı (2 adet)

· Pens Φ20 (2 adet)

· Alyan anahtarı 1,5-10 (1 takım)

Sıkça Sorulan Sorular

Bu dikey çift eksenli bileşik makinede kullanılan CNC sistemi nedir?

Makine Sunicon CNC sistemini kullanıyor.

Mil konikliği ve maksimum delme kapasitesi nedir?

Mil konikliği NT30'dur. Bakır parçalar için maksimum delme çapı 32 mm'dir ve maksimum kılavuz çekme çapı M32'dir.

X, Y ve Z1/Z2 eksen hareketleri nelerdir?

X ekseni hareketi 320 mm, Y ekseni hareketi 120 mm ve Z1/Z2 ekseni hareketi 110 mm'dir.

İş mili hızı ve makine ağırlığı nedir?

Mil hızı, ayarlanabilir hız ile 10 ila 3000 dev/dak arasında değişir. Makine ağırlığı 900 kg'dır.

Toplam güç gereksinimi nedir?

Toplam güç kaynağı kapasitesi 7KW'tır.
