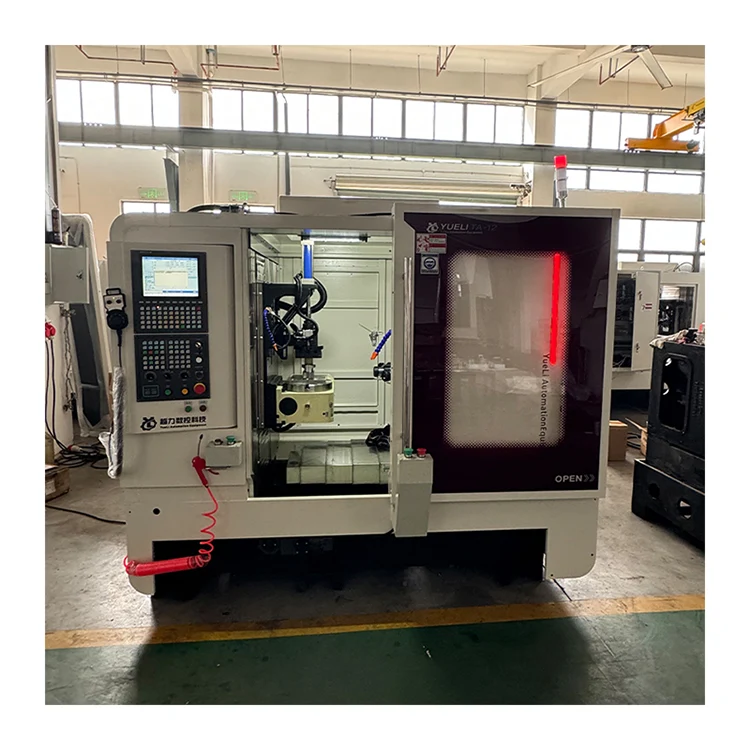

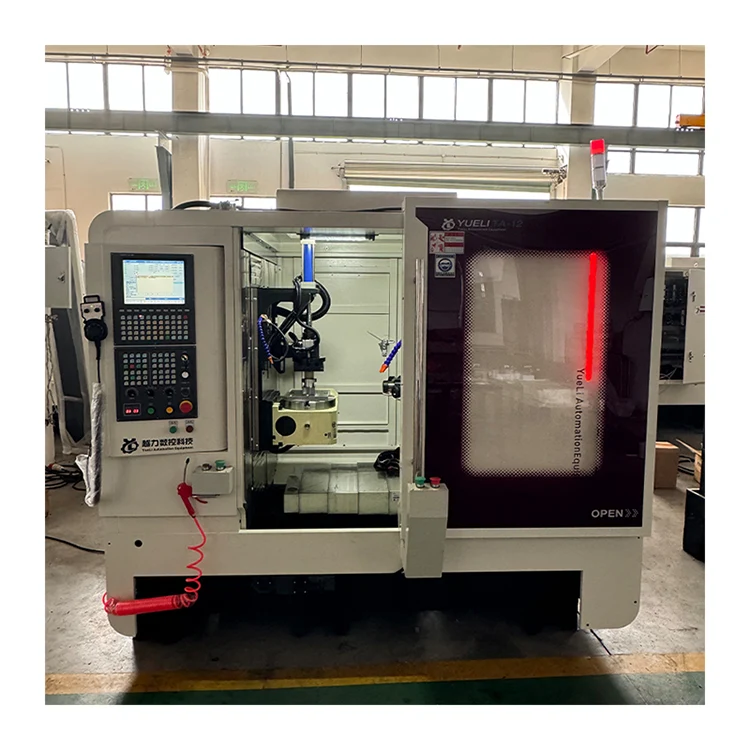

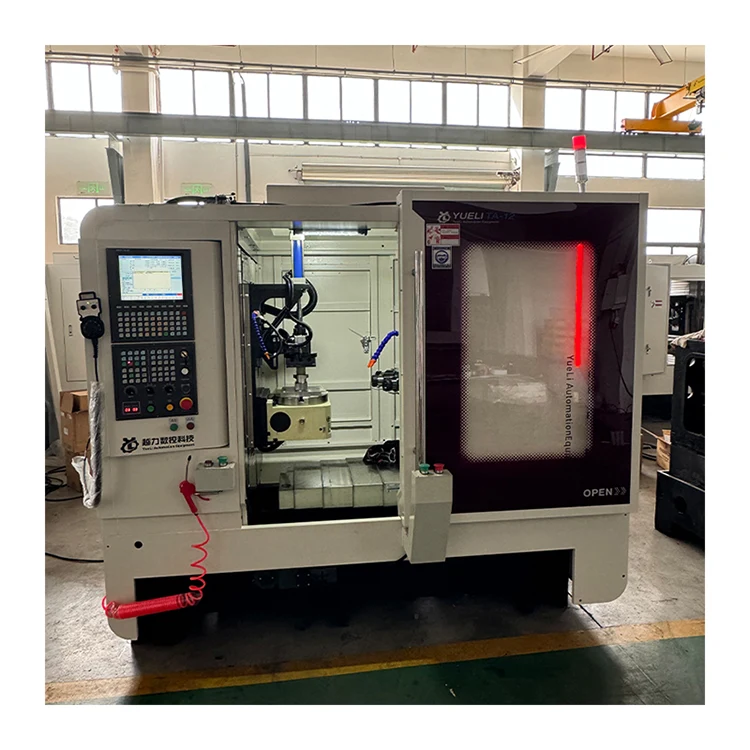

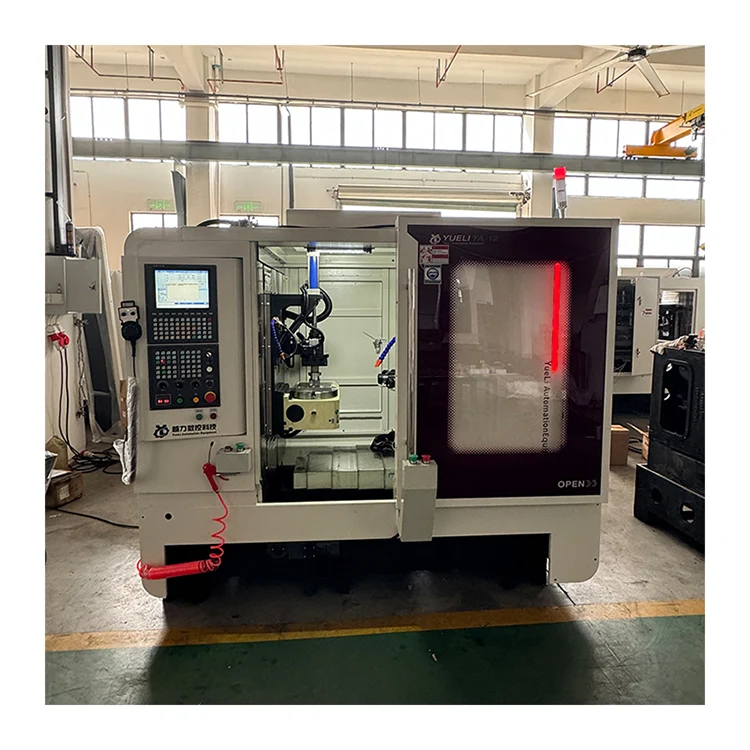

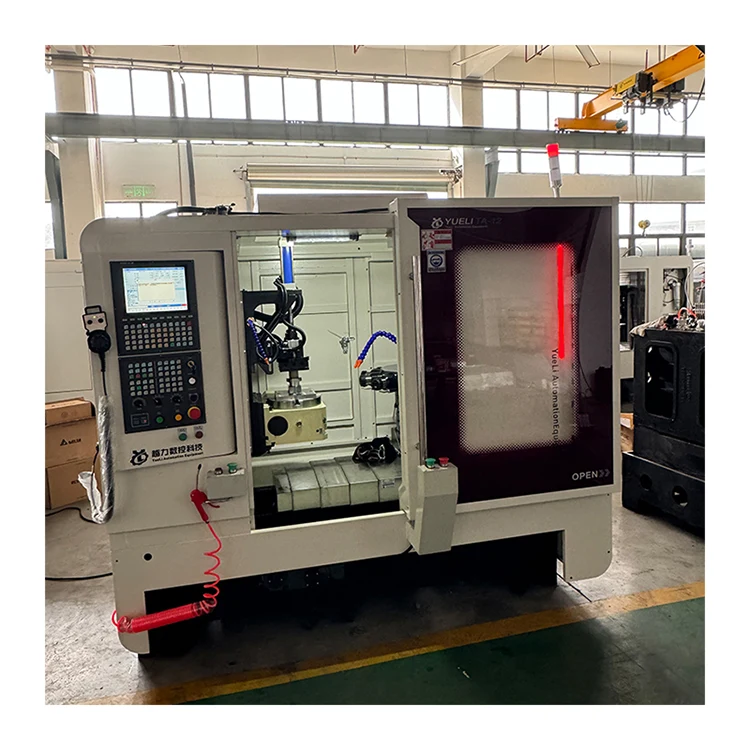

Yatay 12 Milli CNC Taret Makinası

Yatay 12 Milli CNC Taret Makinesi (dahili model TA-12), Quanzhou Yueli Automation Equipment Co., Ltd. tarafından üretilmiştir. Büyük ve orta hacimli partilerin üretimi ve işlenmesi için uygundur. Makine pürüzsüz ve cömert bir görünüme, basit ve sezgisel kullanıma ve rahat ayarlamaya sahiptir. CNC kontrolü ile daha yüksek otomasyon, iyi güvenilirlik ve azaltılmış iş yoğunluğu sunarak bir kişinin birden fazla makineyi çalıştırmasına ve yönetmesine olanak tanır. Bu ürün ideal bir yüksek verimli kirlilik önleyici işleme ekipmanıdır.

Ürün Tanıtımı

Yatay 12 Milli CNC Taret Makinesi, büyük ve orta hacimli partilerin üretimi ve işlenmesi için uygundur. Makinenin görünümü pürüzsüz ve cömerttir, kullanımı basit ve sezgiseldir ve ayarlaması uygundur. CNC kontrolü benimsenmiştir, otomasyon derecesi daha yüksektir, güvenilirlik iyidir, operatörün emek yoğunluğu azalır ve bir kişinin ve birden fazla makinenin çalıştırılması ve yönetimi gerçekleştirilebilir.

Teknik Konfigürasyon Parametreleri

Aşağıdaki bileşenler ve spesifikasyonlar Yatay 12 Milli CNC Taret Makinesi için geçerlidir.

Ana Teknik Parametreler

Aşağıdaki teknik parametreler Yatay 12 İş Mili CNC Taret Makinesi için geçerlidir.

Makine Yapısı ve Performansı

Yatay 12 Milli CNC Taret Makinesi aşağıdaki yapısal ve performans özelliklerine sahiptir.

· Basit işleme merkezi. Program kontrolü, solenoid valf veya silindir arızası nedeniyle musluğun veya aletin hasar görmesini önlemek için algılama fonksiyonlu Tayvan Hust kontrol sistemini kullanır. Kolay kullanım için insan-makine dostu diyalog.

· Büyük ve orta ölçekli parçaların işlenmesi için uygundur. Tek seferlik sıkıştırma tamamlandı. Yüksek verimlilik ve iyi hassasiyet.

· Dokunma mekanizmasının kılavuz vida sürücüsünü değiştirmesi gerekmez. Pitch standarttır. Kendi frekans dönüşümüne sahip Pekin CTB ana servo motoru, diş yüzeyi pürüzlülüğünü artırır ve doğruluğu sağlar.

· Güç başlığı bileşenlerinin bağımsız araştırması ve geliştirilmesi. Hassas taşlama. İyi aşınma direnci. Uzun servis ömrü.

· Hust CNC sistemi, ilerleme hızının ihtiyaçlara göre ayarlanmasına olanak tanır. Uzun süreli kullanımdan sonra kurşun vida aşınır, sistem takım telafi fonksiyonuna sahiptir.

· Her motorlu kayar yüzey, takım tezgahının servis ömrünü garanti etmek için merkezi otomatik yağlama cihazı kullanır.

· Servo motor tarafından tahrik edilen kayar tabla hareketi. Çoklu koordinatlar dijital olarak ayarlanabilir. Yüksek konumlandırma doğruluğu. Düşük titreşim. Hızlı yanıt.

· İşleme sırasında iş parçası durumu dokunmatik ekranda görüntülenir. Arızalar için alarm fonksiyonu.

· Tamamen kapalı koruma, kişisel güvenliği sağlar ve işleme ortamını iyileştirir.

Ana Yapı Bileşenleri

Yatay 12 Milli CNC Taret Makinesi aşağıdaki ana yapısal bileşenlerden oluşur.

· Sütun: 1 set

· 4. eksen: 1 set

· Taban: 1 set

· Elektronik sistem: 1 set

· Hidrolik mengene: 1 set

· Talaş giderme sistemi: 1 set

Elektrik Sistemi

Yatay 12 Milli CNC Taret Makinesi aşağıdaki elektrikli bileşenleri kullanır.

· Solenoid valf: Tayvan AirTAC. İyi stabilite. Hava basıncı 0,5 MPa'dan düşük olamaz.

· AC kontaktörü: Schneider. İyi stabilite.

· Röle: Omron. İyi stabilite.

Yağlama Sistemi

Yatay 12 Milli CNC Taret Makinesinin her bir güç başlığı, kullanımı ve çalıştırılması kolay olan tereyağı ile yağlanır ve yağlama yüzeyinin servis ömrünü garanti eder.

Standart Aksesuarlar ve Belgeler

Yatay 12 Milli CNC Taret Makinesi aşağıdaki aksesuarlar ve belgelerle birlikte gelir.

· Alet kutusu dahildir: Çift uçlu anahtar 17-19, Altıgen anahtar 1,5-10 (1 takım).

· Rastgele belgeler: Sistem özellikleri, kullanım kılavuzu, sürücü talimatı (her biri 1 kopya).

Sıkça Sorulan Sorular

İş mili arayüzü ve maksimum delme kapasitesi nedir?

İş mili arayüzü ER40'tır. Bakır açık delikler için maksimum delme çapı 60 mm'dir ve bakır için maksimum kılavuz çekme çapı M50×3 mm'dir.

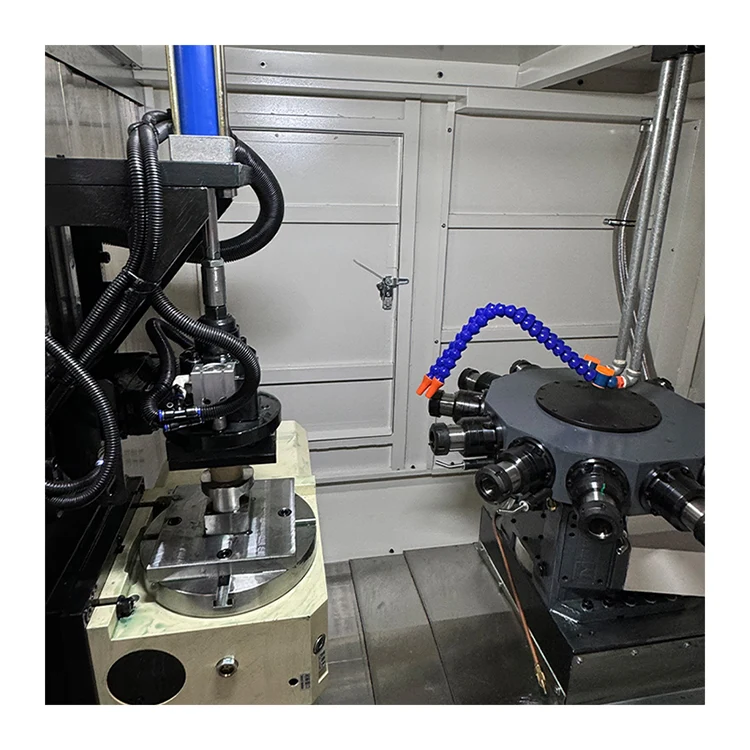

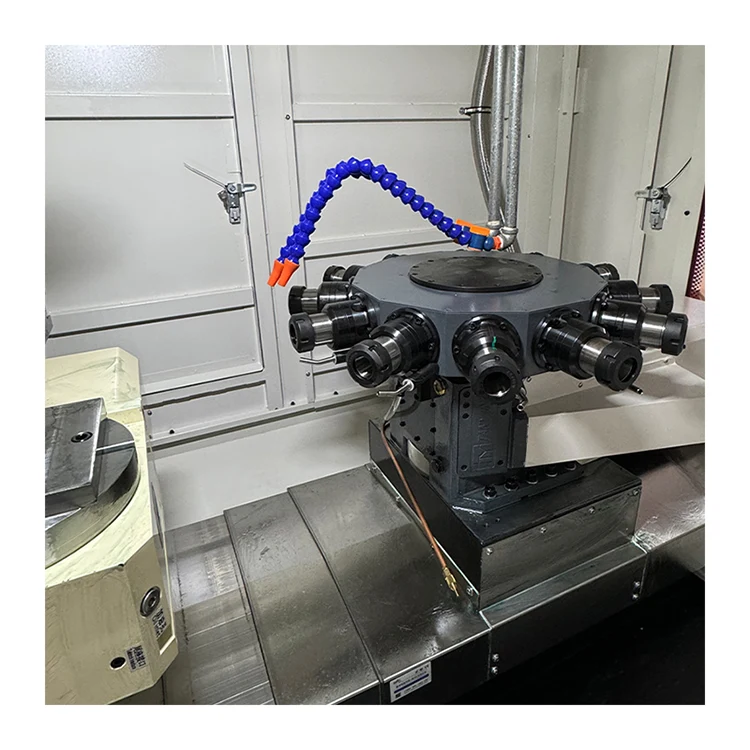

Taretin kaç mili var?

Döner taret 12 iş miline sahiptir. Takım değiştirme süresi 180 derece başına 0,8 saniyedir.

X, Y ve Z ekseni hareketleri nelerdir?

X ekseni hareketi 350 mm, Y ekseni hareketi 400 mm ve Z ekseni hareketi 300 mm'dir. Tüm eksenler için maksimum hareket hızı 30 m/dak'dır.

CNC sistemi ve iş mili motor gücü nedir?

Makine, 5,5KW ila 7,5KW (isteğe bağlı) servo iş mili motor gücüne sahip Tayvan Hust CNC sistemini kullanır.

Makine ağırlığı ve boyutları nedir?

Makine ölçüleri 2200×1765×1922mm, sac kapaklı olup, net ağırlığı 3500kg’dır.
