Dikey CNC Üç Eksenli

Dikey CNC üç eksenli ZSK-4150X4 firmamızın olgun bir ürünüdür. Bu takım tezgahı, çok sayıda parçanın işlenmesi sırasında delme, raybalama ve kılavuz çekme işlemlerinin aynı anda tamamlanamaması sorununu çözmektedir. Delme, raybalama, pah kırma ve kılavuz çekme ve diğer gereksinimleri tamamlayın, yüksek verimlilik ve enerji tasarrufu elde etmek için ideal bir mekanik ekipmandır. Makinenin kullanımı kolaydır ve özel teknik personel gerektirmeden serbestçe çalıştırılabilir. Şirket, on yıldan fazla profesyonel teknoloji ve sıkı kalite kontrol birikimine sahiptir ve müşteriler tarafından iyi karşılanan iyi bir satış sonrası hizmete sahiptir.

Ürün Tanıtımı

Dikey CNC üç eksenli ZSK-4150X4 firmamızın olgun bir ürünüdür. Bu takım tezgahı, çok sayıda parçanın işlenmesi sırasında delme, raybalama ve kılavuz çekme işlemlerinin aynı anda tamamlanamaması sorununu çözmektedir.

· Tek işlemde delme, raybalama, pah kırma ve kılavuz çekme işlemlerini tamamlayın.

· Yüksek verim ve enerji tasarrufu sağlamak için ideal mekanik ekipman.

· Özel teknik personel gerektirmeden çalıştırılması kolaydır.

· On yılı aşkın profesyonel teknoloji ve sıkı kalite kontrol.

· Müşteriler tarafından olumlu karşılanan iyi satış sonrası hizmet.

Ana Özellikler

Dikey CNC üç eksenli ZSK-4150X4 aşağıdaki özelliklere sahiptir.

· Çok sayıda parçanın işlenmesi, delme, raybalama ve kılavuz çekme işlemleri tek seferde yüksek verimlilikle tamamlanır.

· Gövde kompakt ve sağlamdır.

· Ana mil yüksek kaliteli alaşımlı çelikten yapılmış olup, sertleştirilmiş ve ısıl işleme tabi tutulmuş, hassas bir şekilde taşlanmıştır. Yüksek aşınma direncine sahiptir.

· Kayma yüzeyi süpersonik frekansla söndürülür. Kayar yüzeyin servis ömrünü sağlamak için bir yağlama cihazına sahiptir.

· Çalışma masasının sola ve sağa hareketi, küçük titreşime ve hızlı harekete sahip bir başlatma cihazını ve bir tampon konumlandırma cihazını benimser.

· Bıçağın sapı, düşmesi kolay olmayan bir çekme çubuğu tipini benimser. Yüksek güvenliğe sahiptir.

Teknik Özellikler

Aşağıdaki teknik parametreler Dikey CNC üç eksenli ZSK-4150X4 için geçerlidir.

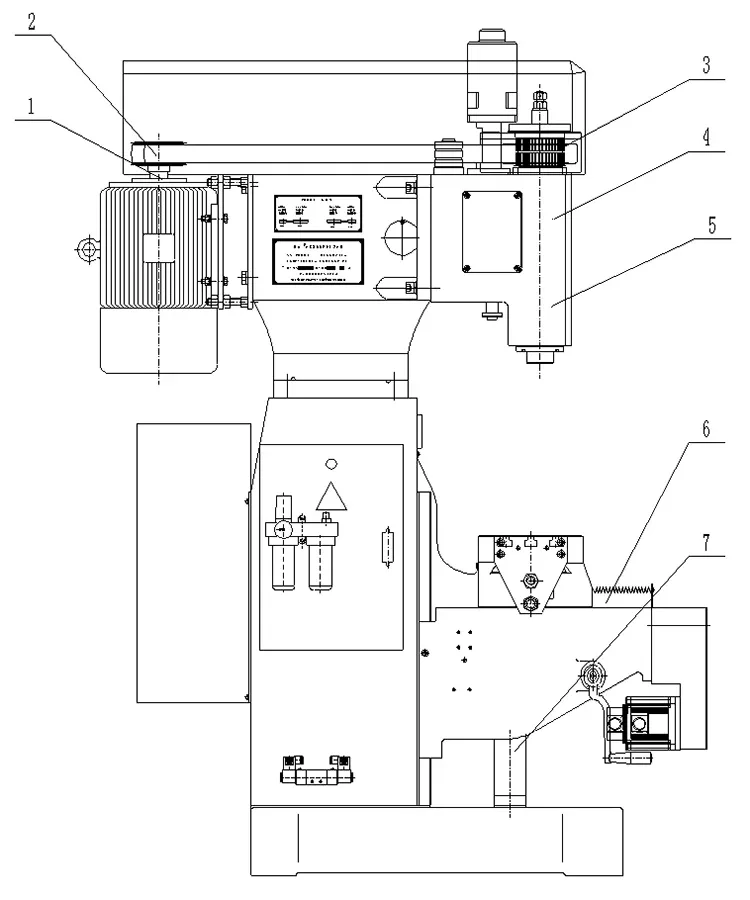

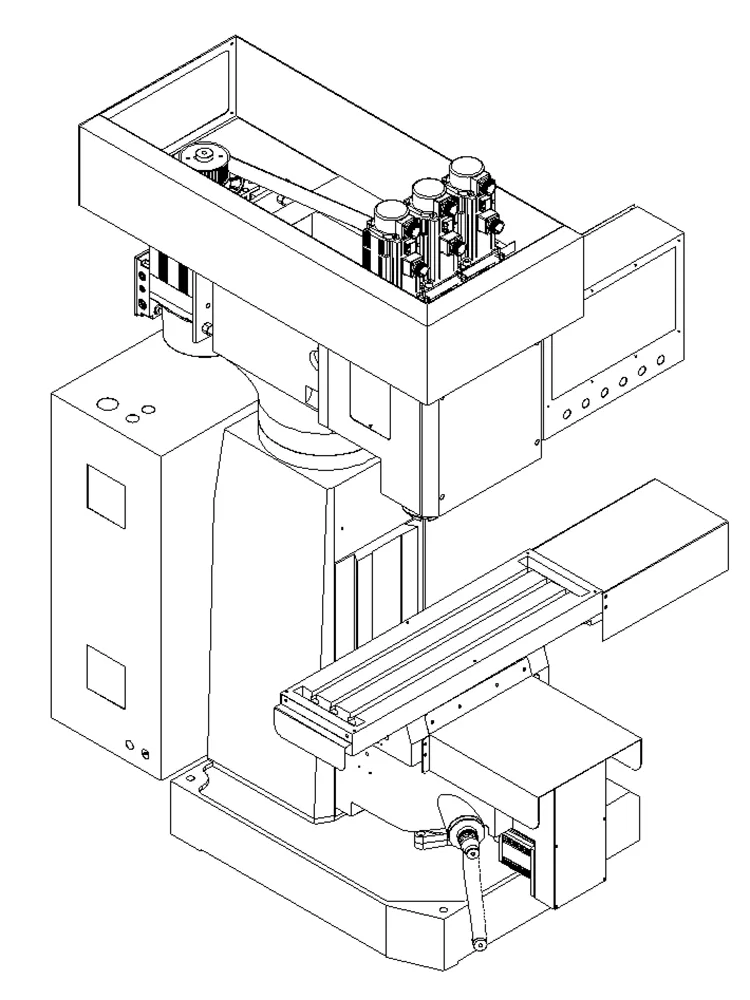

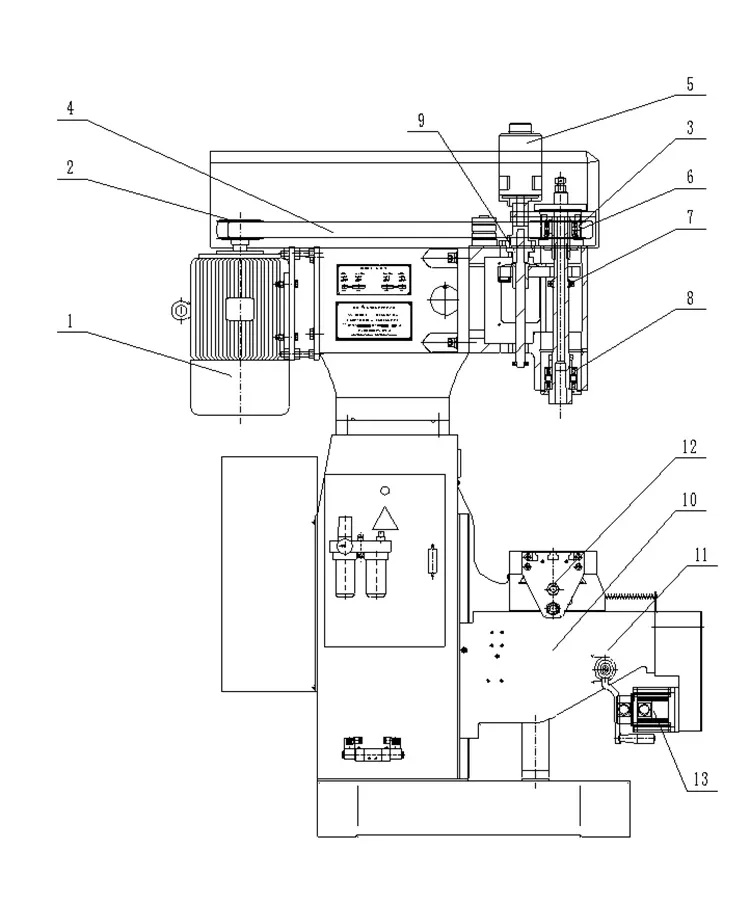

Takım Tezgahı Mekanizması ve Performansı

Dikey CNC üç eksenli ZSK-4150X4'ün tasarımı, yüksek işleme verimliliği, istikrarlı hassasiyet ve basit operasyon prosedürleri avantajlarına sahip olan freze makinesinin ve destekleyici başlatma cihazının yapısal özelliklerini benimser. Lojik kontrol işlemi için PLC'nin kullanılması, motorun ileri ve geri anahtarlamasından kaynaklanan ark kısa devresini etkili bir şekilde önleyebilir. Aynı zamanda, solenoid valf bobinine uzun süre enerji verilmesi ve bobinin yanmasına neden olması olgusunu önlemek için solenoid valfı tahrik etmek için darbe tetikleme yöntemi kullanılır.

· Yapı: Basit işleme merkezi. Program kontrolü, solenoid valf veya yağ silindiri arızası nedeniyle musluğun veya aletin hasar görmesini önlemek için algılama fonksiyonlu Tayvan Yitu kontrol sistemini kullanır. Kolay kullanım için insan-makine dostu diyalog.

· Büyük ve orta ölçekli parça işlemeye uygundur. Tek seferlik sıkma. Yüksek verimlilik ve iyi hassasiyet.

· Kılavuz çekme mekanizmasının kılavuz vida sürücüsünü değiştirmesi gerekmez. Pitch standarttır. Kendi frekans dönüşümüne sahip Pekin süper senkron ana servo motoru, diş yüzeyi pürüzlülüğünü artırır ve doğruluğu sağlar.

· Güç başlığı bileşenlerinin bağımsız araştırılması ve geliştirilmesi. Hassas taşlama. İyi aşınma direnci ve uzun servis ömrü.

· Hust CNC sistemi ihtiyaca göre ilerleme hızını ayarlayabilmektedir. Uzun süreli kullanımdan sonra kurşun vida aşınır, sistem takım telafi fonksiyonuna sahiptir.

· Her motorlu kayar yüzey, takım tezgahının servis ömrünü garanti etmek için merkezi otomatik yağlama cihazını kullanır.

· Servo motorla tahrik edilen kayar tabla hareketi. Çoklu koordinatlar dijital olarak ayarlanabilir. Yüksek konumlandırma doğruluğu. Düşük titreşim. Hızlı yanıt.

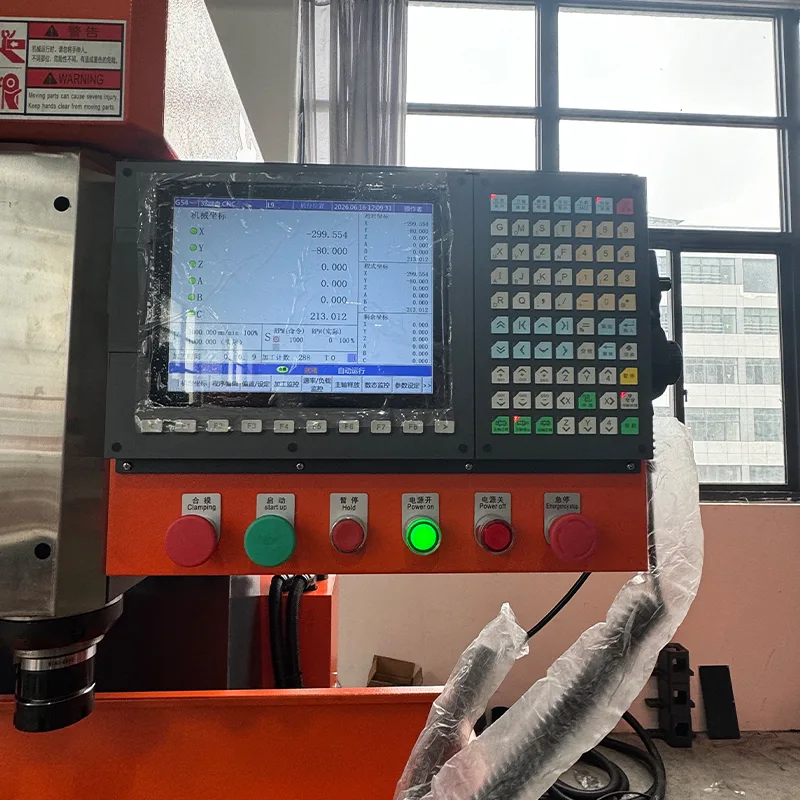

· İşleme sırasında iş parçası durumu dokunmatik ekran üzerinden görüntülenir. Arızalar için alarm fonksiyonu.

· Tamamen kapalı koruma, kişisel güvenliği sağlar ve işleme ortamını iyileştirir.

Elektrik Sistemi

Dikey CNC üç eksenli ZSK-4150X4 aşağıdaki elektrikli bileşenleri kullanır.

· Solenoid valf: Tayvan AirTAC. İyi stabilite. Hava basıncı 0,5 MPa'dan düşük olamaz.

· AC kontaktörü: Kore LS. İyi stabilite.

· Röle: Omron. İyi stabilite.

İletim Sistemi

Dikey CNC üç eksenli ZSK-4150X4 aşağıdaki iletim bileşenlerini kullanır.

Yağlama Sistemi

Mil manşonu ve kılavuz ray yüzeyi, manuel yağlama pompasıyla yağlanır, bu da işlemi daha kolay ve kapsamlı hale getirerek yağlama yüzeyinin servis ömrünü garanti eder.

Çalıştırma ve İşleme Önlemleri

Aşağıdaki önlemler Dikey CNC üç eksenli ZSK-4150X4'ün kullanım kılavuzundan alınmıştır.

· Çalıştırmadan önce kullanım kılavuzunu ve beraberindeki belgeleri okuyun.

· Güç kaynağı: üç fazlı dört telli, 7KW kapasiteli, yalıtımlı kablo kesiti 4mm²'den (bakır) az olmamalıdır.

· Isı kaynağının, yüksek sıcaklığın veya tozlu alanların yakınına kurmayın.

· Ambalajı açtıktan sonra ilk kullanımdan önce yağ işaret çizgisine yağ ekleyin.

· Soğutma pompası sıvı olmadan çalışamaz.

· Güç kutusunu elektrikli kaynak makineleri veya yüksek/orta frekanslı ekipmanlarla paylaşmayın.

· Topraklama kablosu standarda bağlanmalıdır. Kesit 2,5 mm²'den az olmamalıdır.

· Güç açıldıktan sonra, test çalıştırmasından önce makinenin dışında elektrik olup olmadığını kontrol etmek için test kalemini kullanın.

· Yağ pompası motorunu kılavuza göre çalıştırın. Yağ pompasının ters çevrilip çevrilmediğini gözlemleyin.

· Yakınlık anahtarları ayarlandı ve sabitlendi. Küçük ayarlamalara izin verilir. Büyük değişiklikler satış sonrası servise danışın.

· İnvertör parametreleri fabrikadan önce ayarlanmıştır. Kullanıcının ayrı ayrı ayarlama yapmasına izin verilmiyor.

· İnverter alarmını önlemek için "manuel" tuşuna hızlı ve sık basmayın.

· Aleti değiştirirken veya tahrik kayışını ayarlarken harici güç kaynağını kapatın.

· Sarı-yeşil topraklama terminali topraklanmalıdır. Faz hattını nötr terminale (N) bağlamayın.

· Aşırı yükleme işlemini seçmeyin. Uygun takımları, kesme miktarını ve ilerleme hızını kullanın.

· Elektrik kontrol kutusundaki kilitleme anahtarı. Bakım incelemesi sırasında gücü kapatın ve kilitleyin.

Sıkça Sorulan Sorular

Bu makinenin iş mili konikliği nedir?

Dikey CNC üç eksenli ZSK-4150X4'ün iş mili konikliği MT4'tür.

İşlenebilecek maksimum delik çapı nedir?

4 kesici kenarlı ve devir başına ilerleme 0,16 mm/dev olan bakır parçaları işlerken maksimum delik çapı Ф50 mm'dir.

Maksimum kılavuz çekme çapı nedir?

Bakır parçaların işlenmesi için maksimum kılavuz çekme çapı Ф50 mm'dir. X, Y ve Z eksenlerinin hareketleri nelerdir? X ekseni hareketi 400 mm, Y ekseni hareketi 250 mm ve Z ekseni hareketi 320 mm'dir.

İş mili hız aralığı nedir?

Z1 ve Z2 ekseni iş mili hız aralığı, servo kontrolüyle 619 ila 1420 dev/dak'dır.

İş mili motor gücü ve toplam makine ağırlığı nedir?

İş mili servo motor gücü 380V'de 5,5KW'dir ve makinenin net ağırlığı 2500kg'dır.

Bu makine hangi kontrol sistemini kullanıyor?

Makine, kolay kullanım için insan-makine dostu diyaloğa sahip Tayvan Yitu kontrol sistemini kullanıyor.
