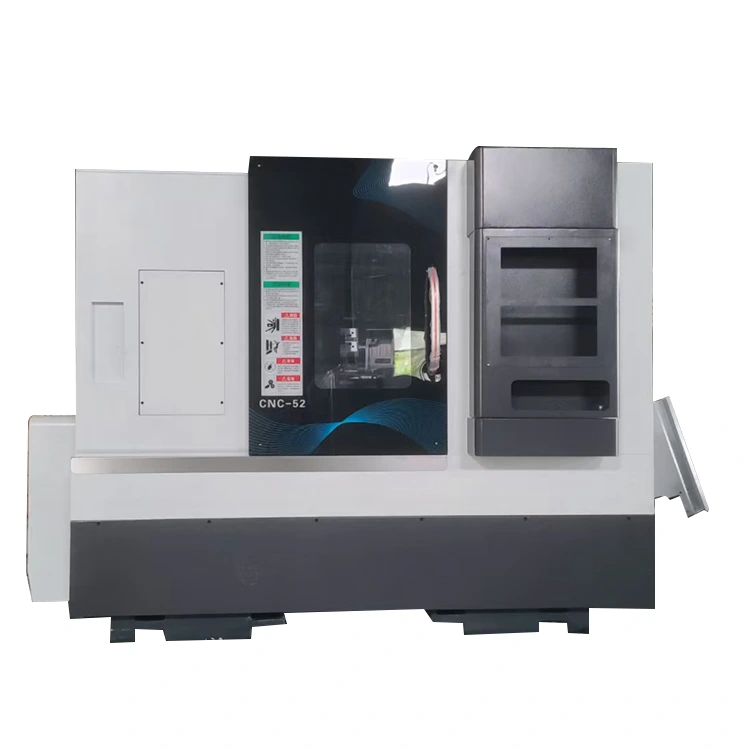

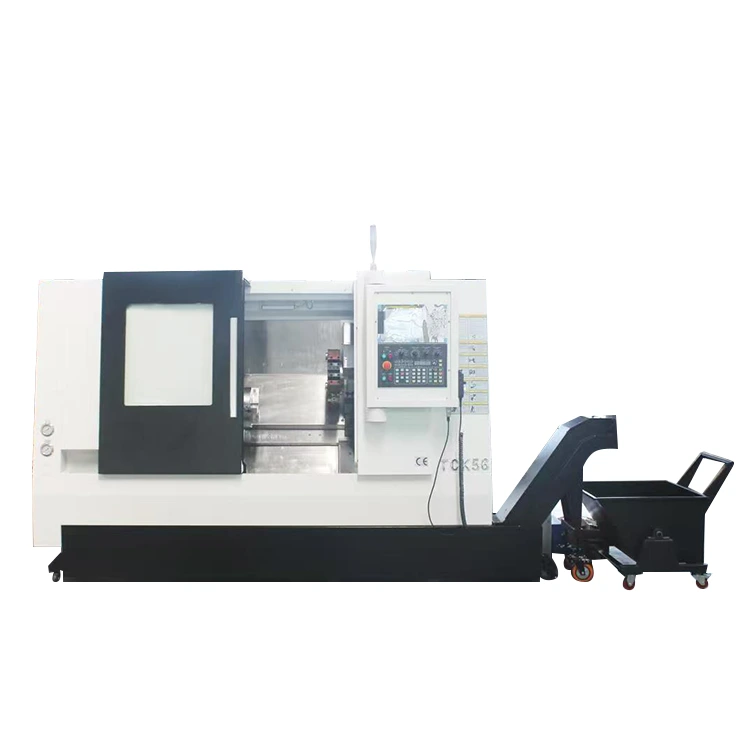

Puntalı CNC Torna-Freze Merkezi

HAYIR.

İsim

Birim

Spesifikasyon

Açıklama

1

Slayt Masa Üstü Boyutu

mm

450*340

2

Z ekseninin maksimum hareketi

mm

600

3

X ekseninin maksimum hareketi

mm

300

4

Maksimum dönüş çapı

mm

650

5

Milden kayar tabla tablasına kadar olan mesafe

mm

170

6

İş mili merkezinden zemine olan mesafe

mm

1100

7

MAX işleme uzunluğu

mm

475

NF80-170-BMT55-12T güç taretini örnek olarak ele alalım

8

MAX dönüş çapı

mm

500

9

Mil modeli (mil çapı)

mm

A2-6（200）

10

Mil hızı

RPM

0-4000

11

X、Z bilyalı vida özellikleri

32*10/40*10

Japon THK vidalı, Sınıf C3

12

X ekseni doğrusal kılavuz rayı

Tayvan HIWIN rulo clss p, Boyut 35

4 Sürgü-standart tip

13

Z ekseni doğrusal kılavuz rayı

Tayvan HIWIN silindir clss p boyut 35

4 Sürgü - Genişletilmiş Uzunluktaki Sürgü

14

Ana X.Z motorunun bağlantı yöntemi

Triger kayışı/Doğrudan tahrik/Doğrudan tahrik

15

X.Z. Punta Motor Flanşı / Tıkaç

mm

130/110

16

Makine boyutu

mm

2415*1257*1270

17

Makine net ağırlığı

KİLOGRAM

3800kg

Dahili ve harici korumayla

18

Araç kurulum yöntemi

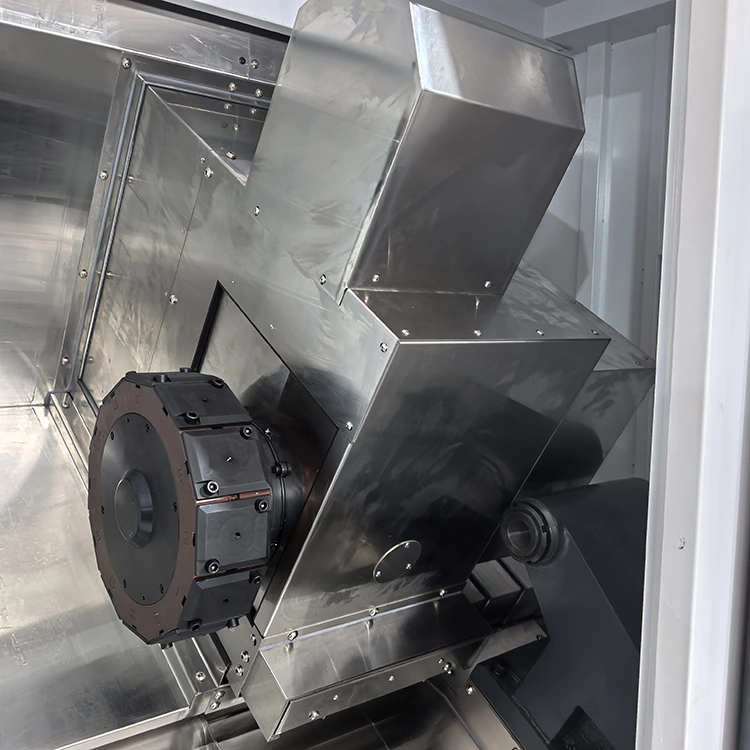

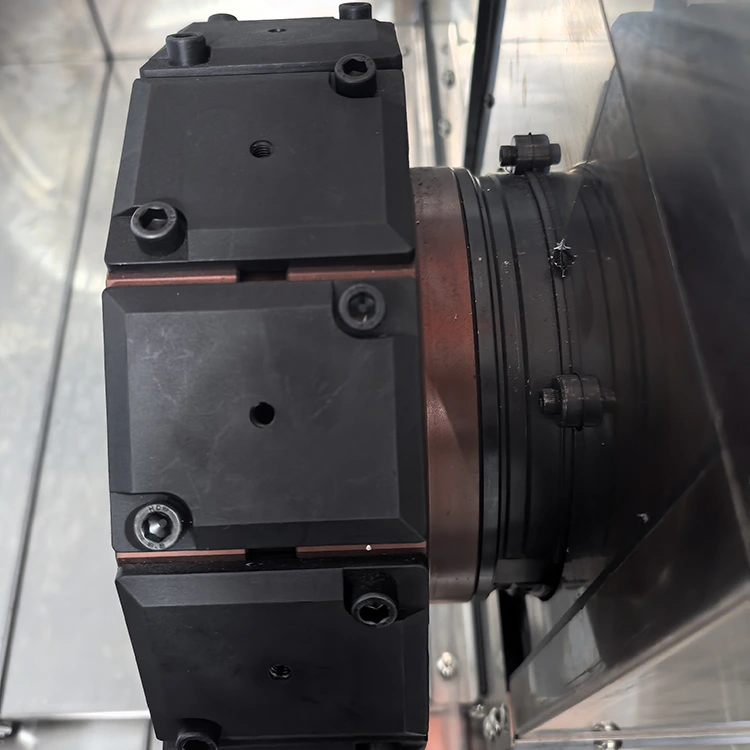

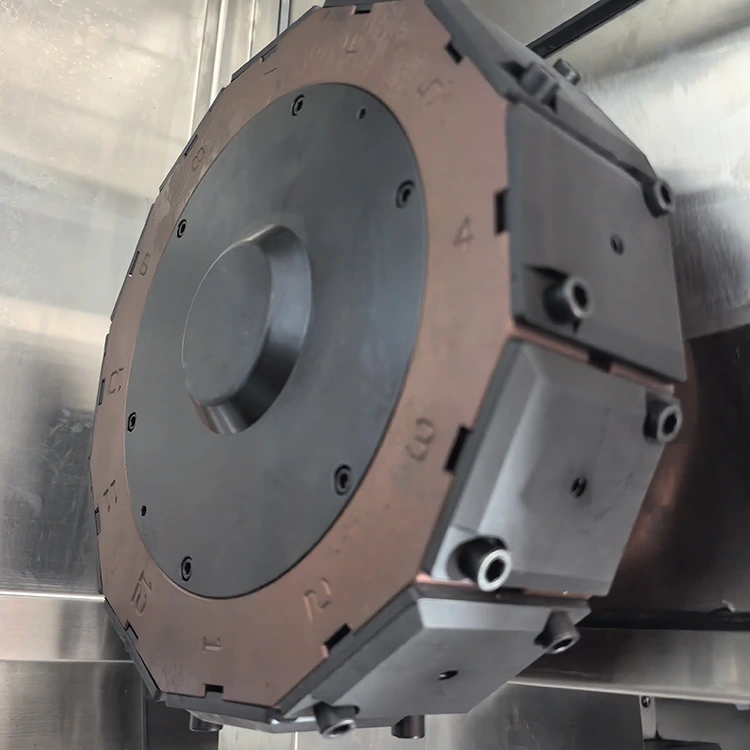

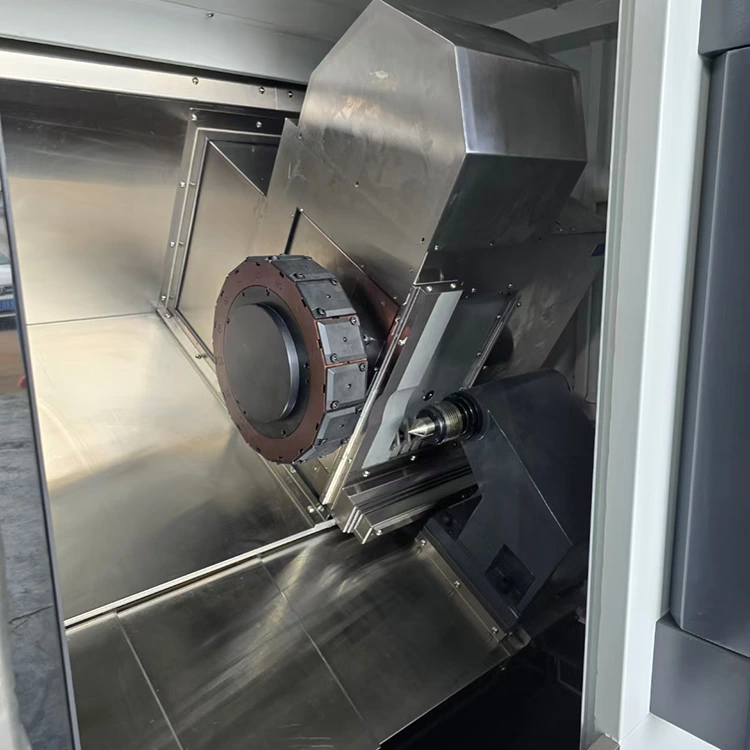

170-BMT55 güç tareti

19

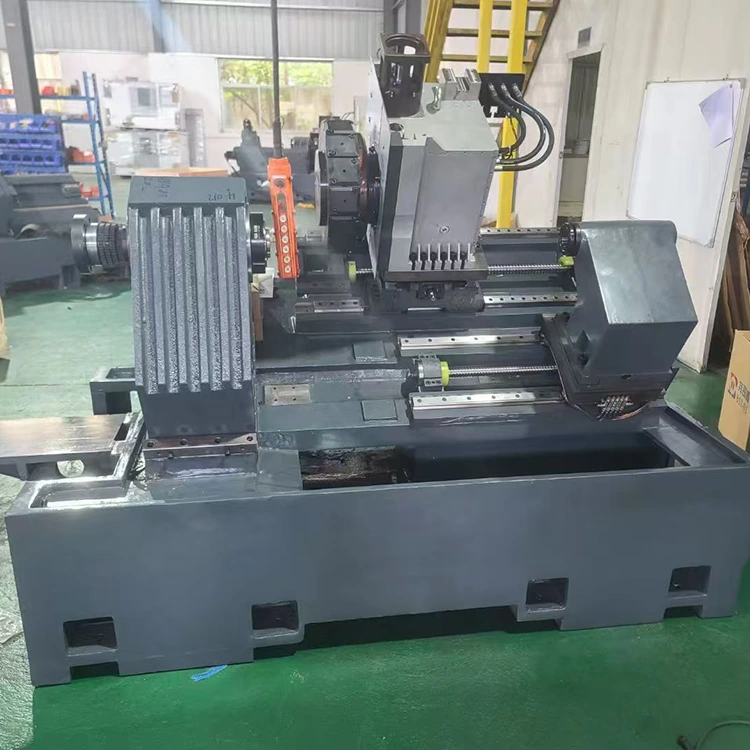

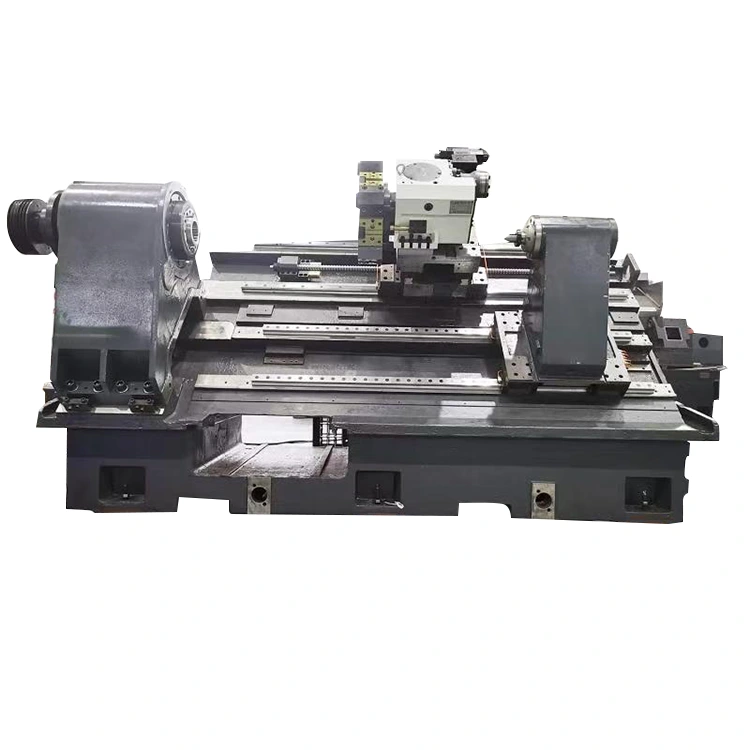

Makine tabanı tipi ve eğimi

30 derece eğimli yatak

20

Punta

Doğrusal kılavuz punta

21

Punta ilerletme yöntemi

Hidrolik tahrik ve servo tahrik

Standart Donanımlı Hidrolik Punta Merkezi

22

Puntanın maksimum hareketi

600

23

Puntanın minimum projeksiyon uzunluğu

30 mm

24

Punta merkezi modeli

MT5
