Servo Taretli ve Hidrolik Puntalı CNC Eğimli Yataklı Torna

Servo Taretli ve Hidrolik Puntalı CNC Eğimli Yatak Torna Tezgahı (model YL-46K), Quanzhou Yueli Automation Equipment Co., Ltd. tarafından üretilen hassas bir torna makinesidir. 30 derecelik eğimli yatak tasarımı, ağır kesme işlemleri sırasında sağlamlık ve verimli talaş kaldırma sağlar. FANUC Oi-TF PLUS (5) CNC sistemi ve Japonya THK 32 mm hassas bilyalı vidalar ve 30 mm doğrusal makaralı kılavuzlarla donatılan makine, tutarlı doğruluk ve uzun vadeli stabilite sunar. 7,5KW Huahong iş mili motoru, 0 ila 5000 RPM arasında bir hız aralığı sunar. MT4 konikli ve 500 mm stroklu hidrolik punta, iş parçasının stabil tutulmasını desteklerken, 63 servo taret, gelişmiş üretim verimliliği için otomatik takım değişikliklerine olanak tanır.

Temel Özellikler

Servo Taretli ve Hidrolik Puntalı CNC Eğimli Yataklı Torna aşağıdaki temel özellikleri sunar.

· Eğimli Yatak Tasarımı: İşleme sırasında gelişmiş sertlik ve etkili talaş akışı için 30 derecelik eğimli yatak.

· Yüksek Hassasiyetli Mil: Japonya NSK rulmanlarına sahip kartuş tipi hassas iş mili tertibatı. 170 mm çaplı iş mili modeli A2-5.

· Premium Kılavuz Raylar: Japonya THK 30mm hassas lineer makaralı kılavuzlar. 4 standart bloklu X ekseni, 4 genişletilmiş bloklu Z ekseni.

· Hassas Bilyalı Vidalar: Hem X hem de Z eksenleri için 10 mm aralıklı Japonya THK 32 mm bilyalı vidalar.

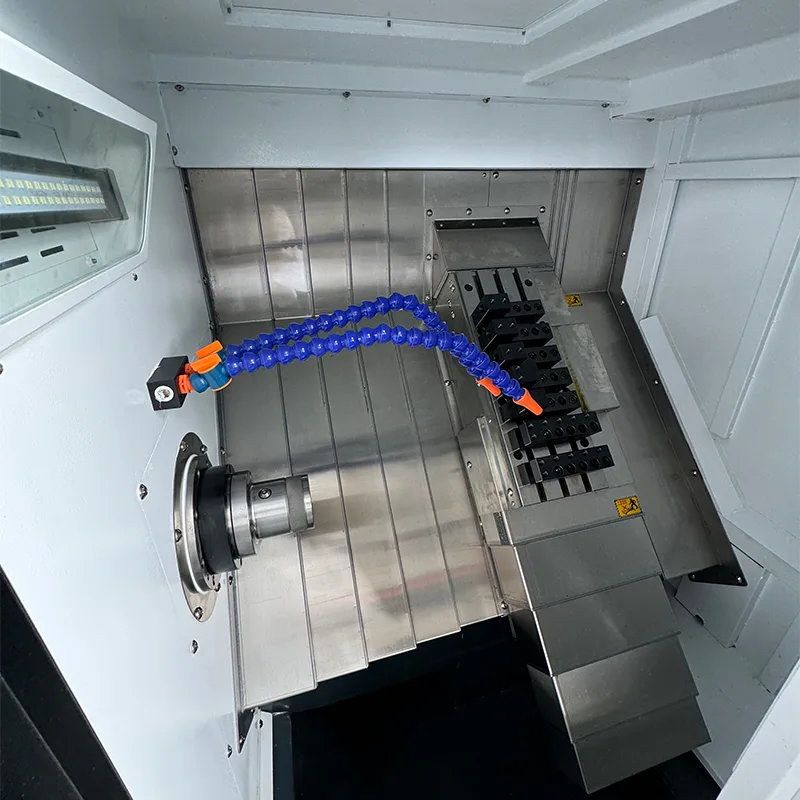

· Servo Taret: Hızlı ve doğru takım indeksleme için 63 servo taret.

· Hidrolik Punta: Hidrolik tahrikli doğrusal kılavuz punta. MT4 konikli punta hareketi 500 mm.

· Motor Tahrik Sistemi: Kayış tahrikli ana iş mili motoru, doğrudan tahrik bağlantılı X ve Z servo motorlar.

Teknik Özellikler

Aşağıdaki tablo, Servo Taretli ve Hidrolik Puntalı CNC Eğimli Yataklı Torna Tezgahının tüm teknik parametrelerini listelemektedir.

Makine Konfigürasyonu

Servo Taretli ve Hidrolik Puntalı CNC Eğimli Yatak Torna Tezgahı aşağıdaki ana bileşenler ve markalarla üretilmiştir.

· CNC Sistemi: FANUC X/Z servo motorları ve sürücüleri ile FANUC Oi-TF PLUS (5).

· Mil Motoru: Huahong 7.5KW.

· Bilyalı Vidalar: Japonya THK 32mm hassas bilyalı vidalar.

· Doğrusal Makaralı Kılavuzlar: Japonya THK 30mm hassas makaralı kılavuzlar.

· Mil Düzeneği: Japonya NSK rulmanlarına sahip kartuş hassas tipi.

· Hidrolik Döner Silindir: Tayvan.

· Hidrolik İstasyon: Tayvan.

· Güç Başlığı: 3 istasyonlu, 11,4N.

· Soğutucu Pompası: 750W.

Standart Aksesuarlar

Servo Taretli ve Hidrolik Puntalı her CNC Eğimli Yataklı Torna aşağıdaki aksesuarlarla birlikte gelir.

· Sıkıştırma malzemesi için yaylı pens – 1 adet dahildir.

· Torna takım tutucuları – 3 adet.

· Delici alet tutucuları – 2 adet.

· Delme alet çubukları – ER20A uzatma çubuğu, 2 parça.

· Altıgen anahtar seti – 1 takım.

Uygulamalar ve Avantajlar

Servo Taretli ve Hidrolik Puntalı CNC Eğimli Yataklı Torna, çok çeşitli tornalama uygulamaları için uygundur.

· İşleme Yeteneği: Maksimum dönüş çapı 375 mm, ayna ile maksimum işleme uzunluğu 380 mm. Çelik, paslanmaz çelik ve demir dışı metaller dahil olmak üzere çeşitli malzemeleri işler.

· Üretim Verimliliği: 63 servo taret, hızlı takım indekslemeyi mümkün kılar, kurulum süresini azaltır ve toplu üretim için verimi artırır.

· Hassasiyet ve Kararlılık: Japonya THK kılavuzları ve vidalı miller, FANUC CNC kontrolüyle bir araya gelerek tutarlı doğruluk ve tekrarlanabilirlik sağlar.

· İş Parçası Desteği: 500 mm hareket mesafesine ve MT4 konikliğe sahip hidrolik punta, daha uzun iş parçaları için güvenli bağlama sağlar.

· Sert Yapı: Ağır hizmet tipi makaralı kılavuzlara sahip 30 derece eğimli yatak, stabil ağır kesme işlemlerini destekler.

Üretim ve Kalite Güvencesi

Servo Taretli ve Hidrolik Puntalı CNC Eğimli Yataklı Torna, sıkı kalite kontrol standartları altında üretilmektedir.

· Tüm önemli bileşenler FANUC, Japan THK, Japan NSK ve Huahong gibi köklü markalardan temin edilmektedir.

· Bilyalı vidalar, doğrusal kılavuzlar ve mil düzenekleri için hassas montaj işlemleri.

· Makinenin doğruluğunu ve güvenilirliğini sağlamak için teslimattan önce sıkı denetim ve testler.

· On yıldan fazla üretim tecrübesi ve profesyonel teknik destek ile desteklenmektedir.

Sıkça Sorulan Sorular

Bu eğimli yataklı torna tezgahında hangi CNC sistemi kullanılıyor?

Makine, FANUC servo motorları ve X ve Z eksenleri için sürücüleri olan FANUC Oi-TF PLUS (5) CNC sistemini kullanır.

Bu CNC torna tezgahının eksen hareketleri nelerdir?

X ekseni hareketi 200 mm ve Z ekseni hareketi 460 mm'dir.

İş mili hızı ve motor gücü nedir?

İş mili hızı 0 ila 5000 RPM arasında değişir ve 7,5KW Huahong iş mili motoruyla çalıştırılır.

Ne tür kılavuzlar ve vidalı miller kullanılıyor?

Makine, Japonya THK 32 mm hassas bilyalı vidaları ve 30 mm hassas doğrusal makaralı kılavuzları kullanır.

Makine ağırlığı ve genel boyutları nedir?

Makine boyutları 1875×1021×1263mm, ağırlığı ise yaklaşık 1,8 tondur.
