Servo Taretli ve Puntalı Eğimli Yataklı CNC Torna

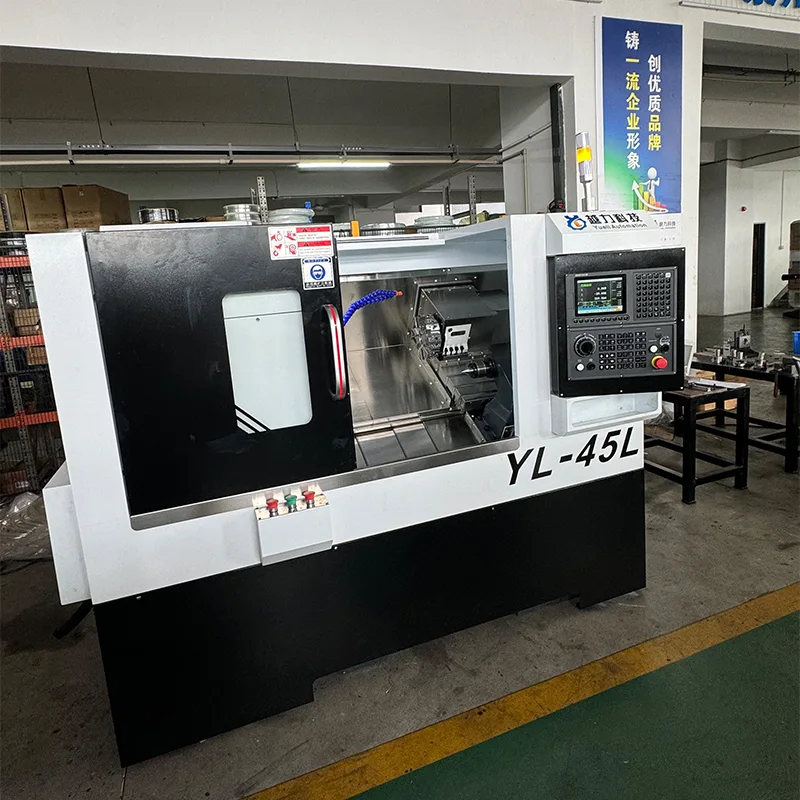

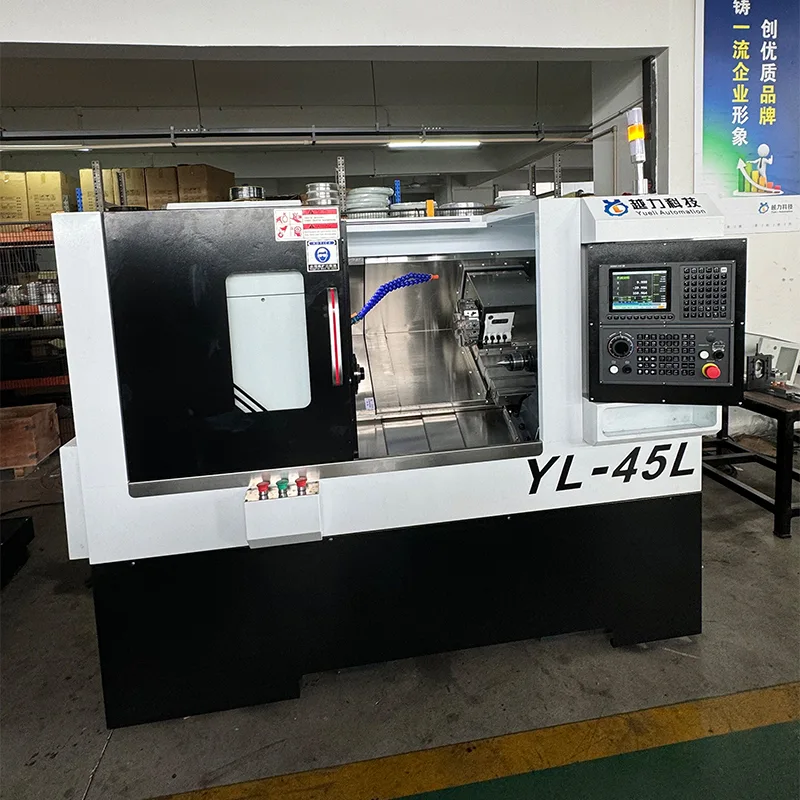

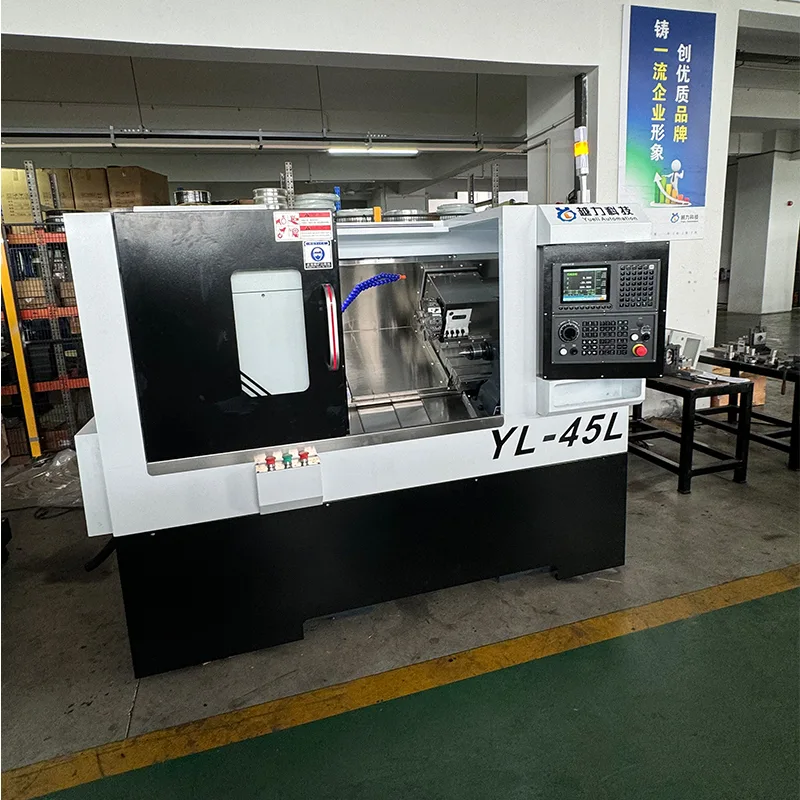

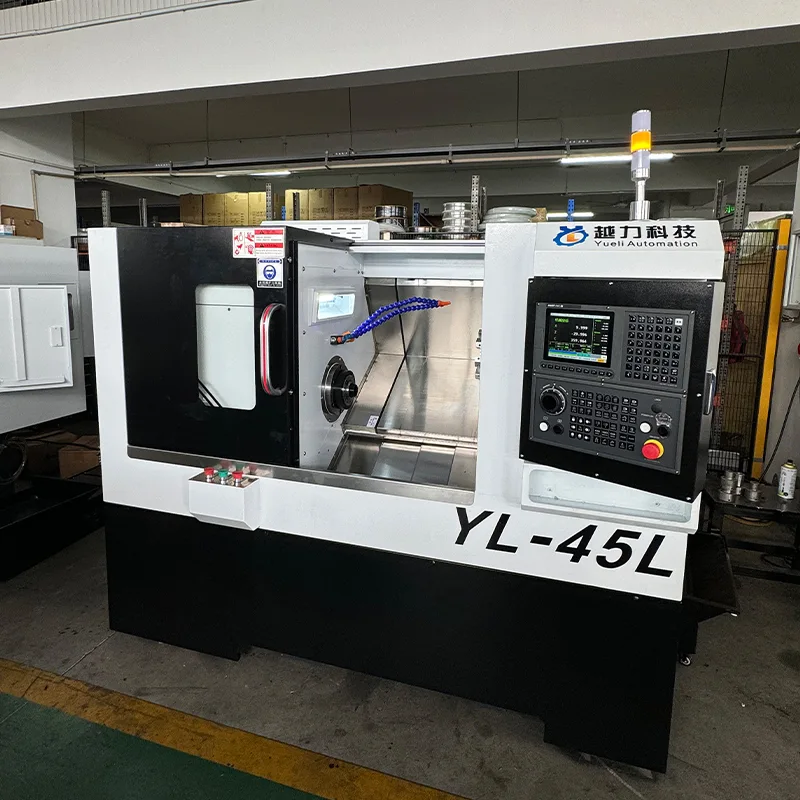

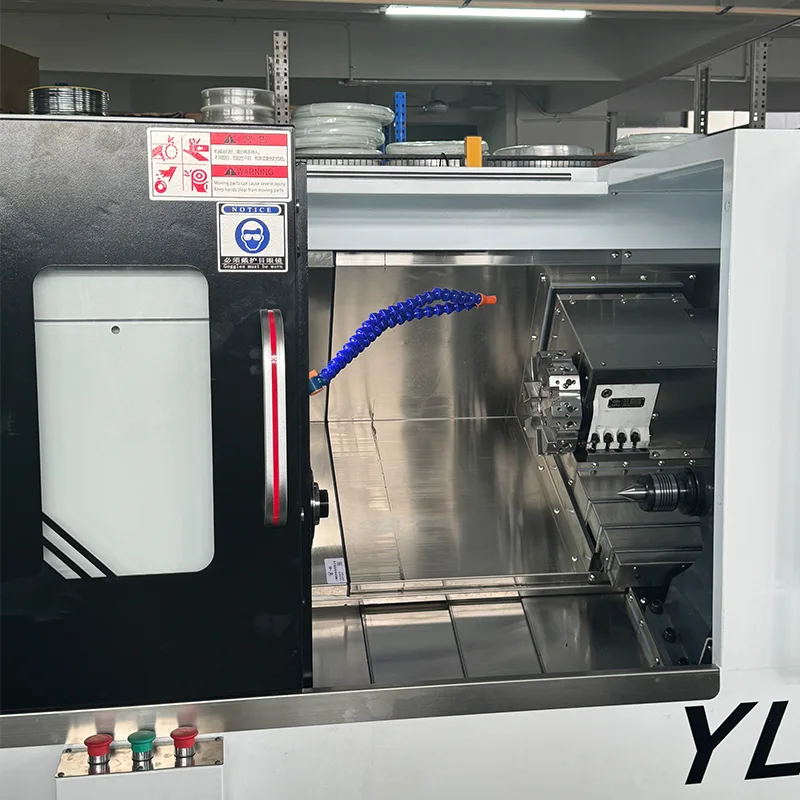

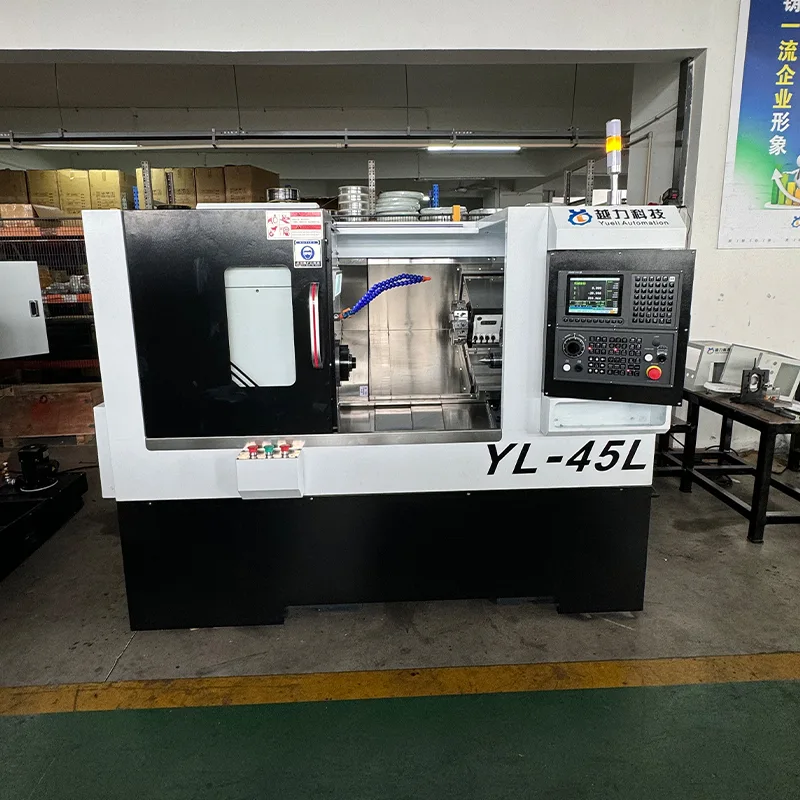

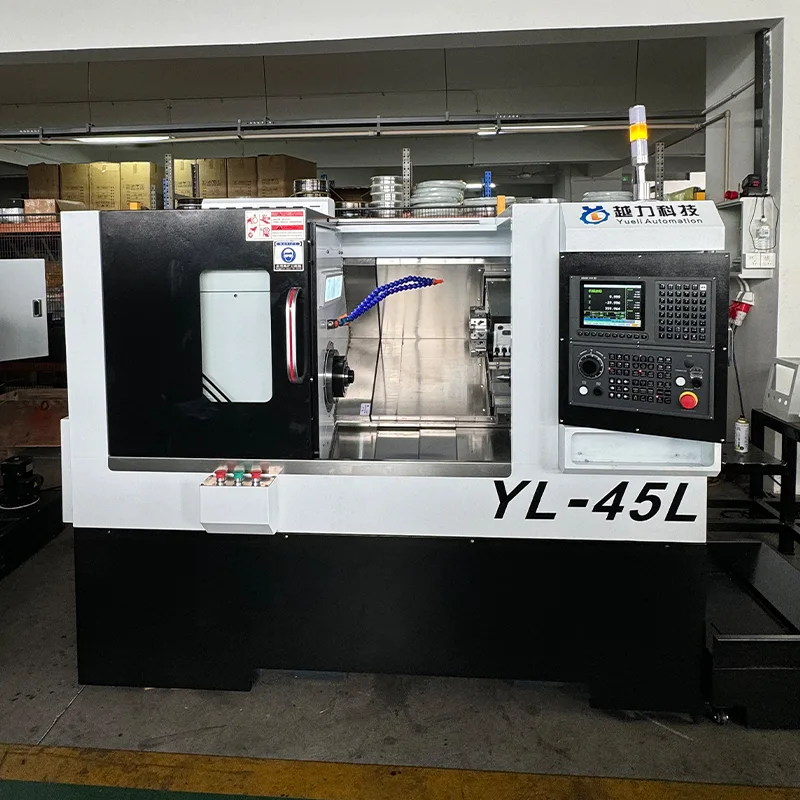

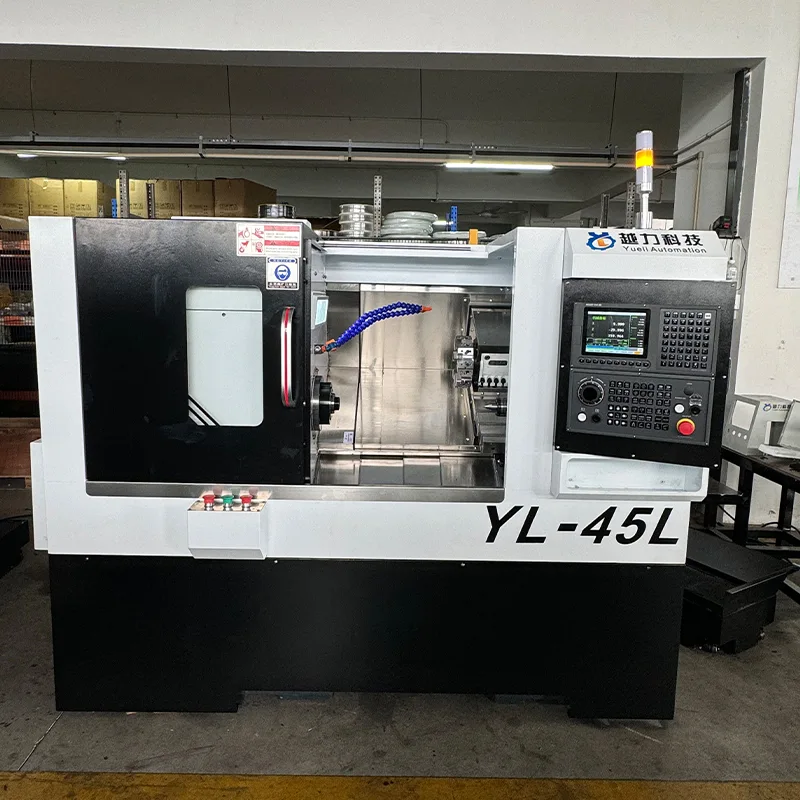

Servo Taretli ve Puntalı Eğimli Yataklı CNC Torna Tezgahı (model YL-45L), Quanzhou Yueli Automation Equipment Co., Ltd. tarafından üretilmiştir. Makine, takımlama için 63 servo taretli 30 derecelik eğimli yatak tasarımına sahiptir. FANUC Oi-TF PLUS (5) CNC sistemi, Japonya THK 32 mm hassas bilyalı vidalar ve 30 mm hassas doğrusal makara kılavuzları ile donatılmış olup istikrarlı ve doğru işleme performansı sağlar. İş mili hızı, 7,5KW Huahong iş mili motoruyla 0 ila 5000 RPM arasında değişir. Makine, hidrolik tahrikli doğrusal bir kılavuz puntaya sahiptir, punta hareketi 500 mm'dir ve punta koniği MT4'tür. Maksimum dönüş çapı 375 mm, maksimum işleme uzunluğu aynayla birlikte 380 mm'dir.

Teknik Özellikler

Aşağıdaki teknik parametreler Servo Taretli ve Puntalı Eğimli Yataklı CNC Torna Tezgahı için geçerlidir.

Ana Yapılandırma

Servo Taretli ve Puntalı Eğimli Yataklı CNC Torna aşağıdaki temel bileşenlerle donatılmıştır.

Standart Aksesuarlar

Aşağıdaki aksesuarlar Servo Taretli ve Puntalı Eğimli Yataklı CNC Torna Tezgahına dahildir.

Makine Yapısı ve Temel Özellikler

Servo Taretli ve Puntalı Eğimli Yataklı CNC Torna, aşağıdaki yapısal ve performans özelliklerini içerir.

· Yatak: Rijitlik ve verimli talaş akışı için 30 derece eğimli yatak tasarımı.

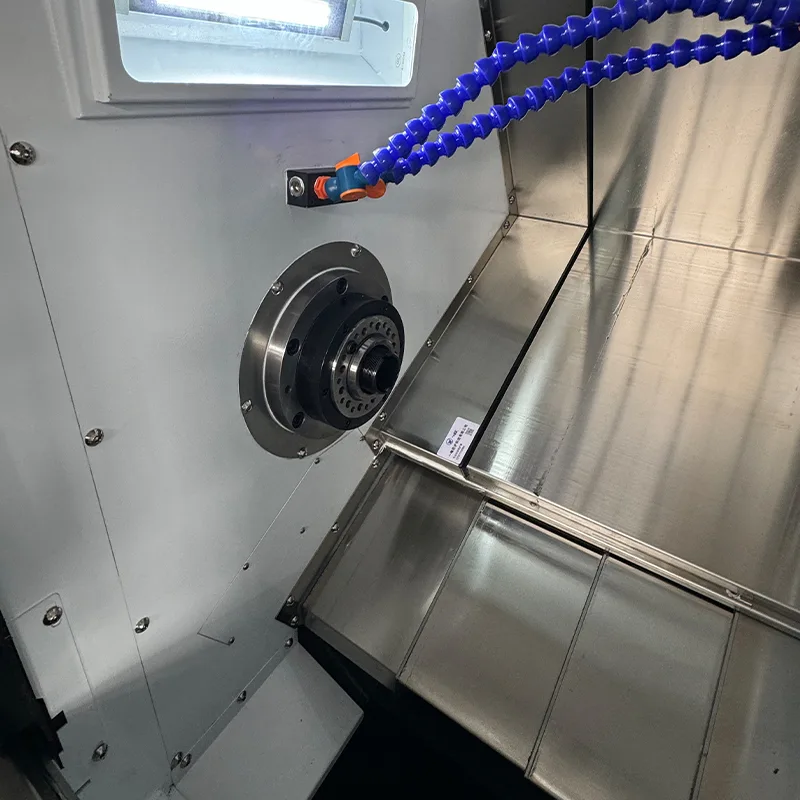

· Mil: Japonya NSK rulmanlarına sahip kartuş hassas iş mili tertibatı. 170 mm çaplı iş mili modeli A2-5. Hız aralığı 0-5000 RPM.

· Kılavuz Yollar: Japonya THK 30 mm hassas doğrusal makaralı kılavuzlar. 4 standart bloklu X ekseni, 4 genişletilmiş bloklu Z ekseni.

· Bilyalı Vidalar: Hem X hem de Z eksenleri için 10 mm aralıklı Japonya THK 32 mm hassas bilyalı vidalar.

· Takımlama: Otomatik takım değiştirme için 63 servo taret.

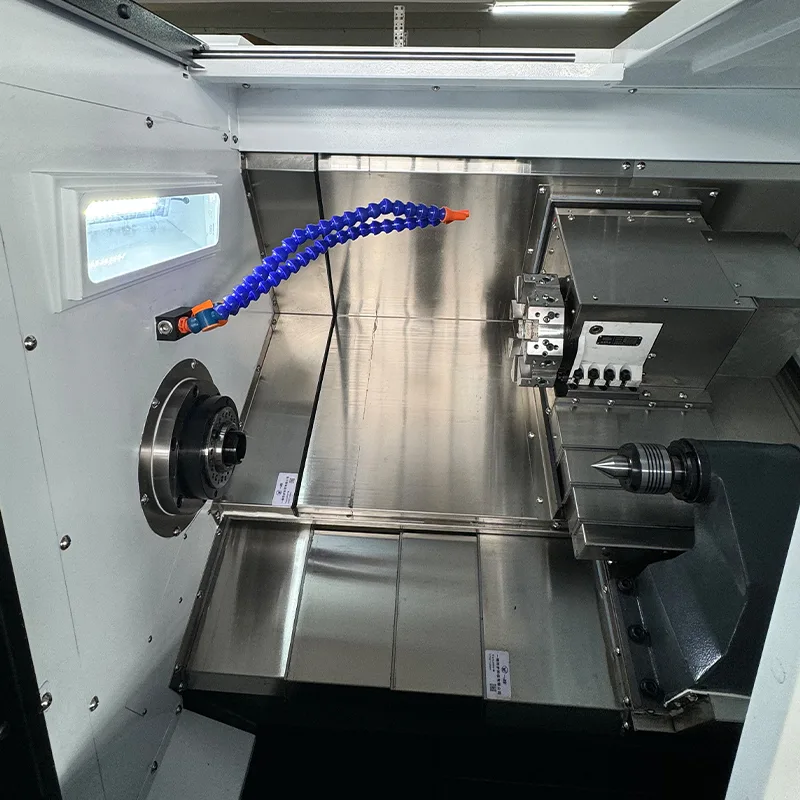

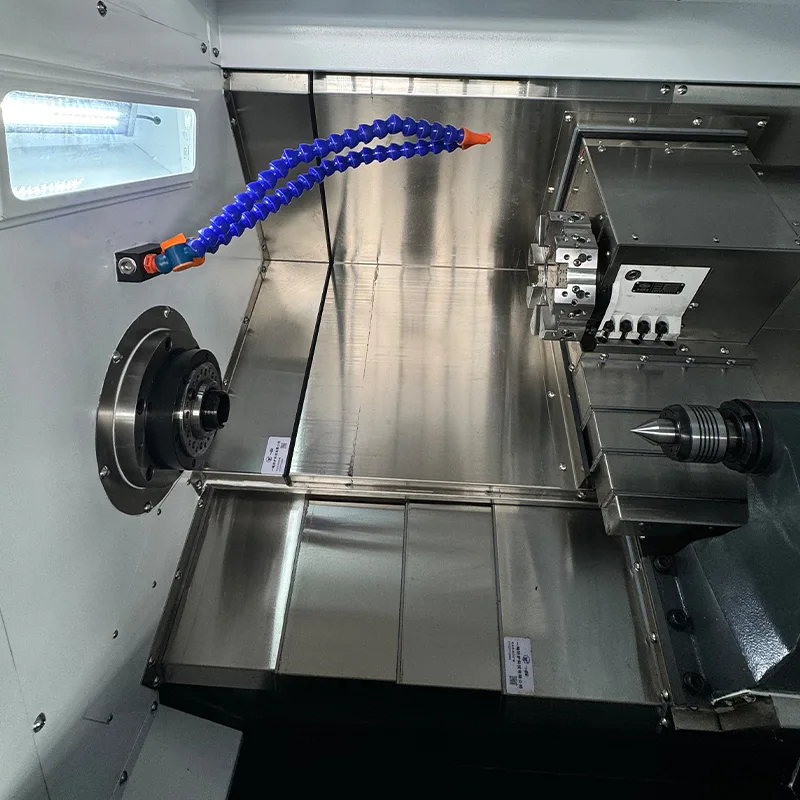

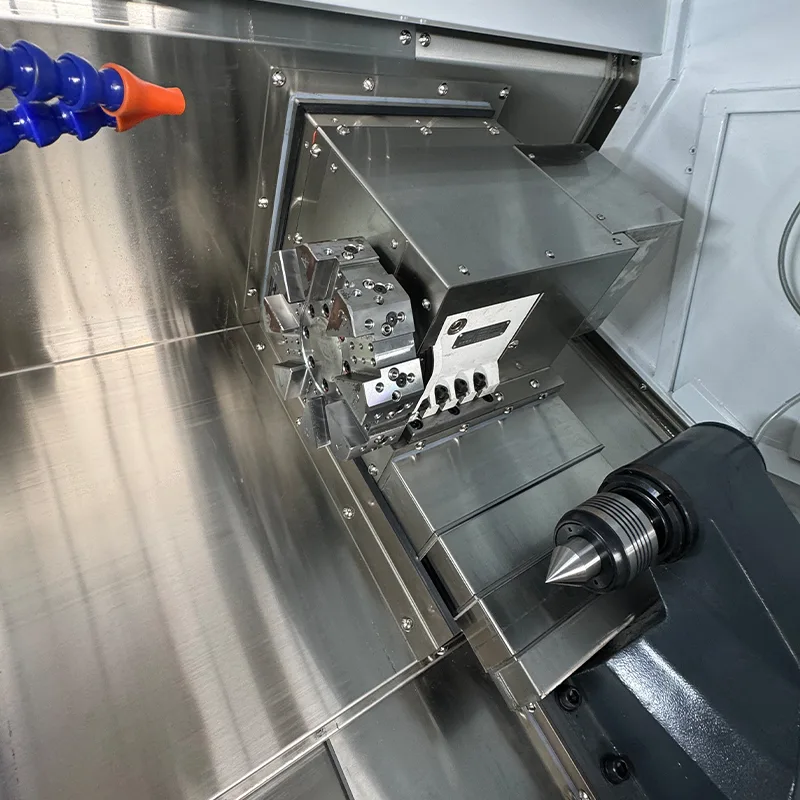

· Punta: Hidrolik tahrikli doğrusal kılavuz punta. Punta hareketi 500 mm. Punta konikliği MT4.

· Motor Bağlantıları: Kayış tahrikli ana motor, doğrudan tahrikli X ve Z motorlar.

Sipariş Bilgileri

Aşağıdaki fiyatlandırma ve sipariş ayrıntıları Servo Taretli ve Puntalı Eğimli Yataklı CNC Torna Tezgahı için geçerlidir.

· Ürün Adı: Eğimli Yataklı CNC Torna (Takım Taret Tipi)

· Modeli: YL-45L

· Ödeme Koşulları: %30 depozito, bakiye sevkiyattan önce

· Garanti: Parçalar için 1 yıl (insan yapımı hasarlar hariç)

· Vergi: %13 KDV dahildir

· Nakliye: Dahil

Sıkça Sorulan Sorular

Bu eğimli yataklı CNC torna tezgahının kontrol sistemi nedir?

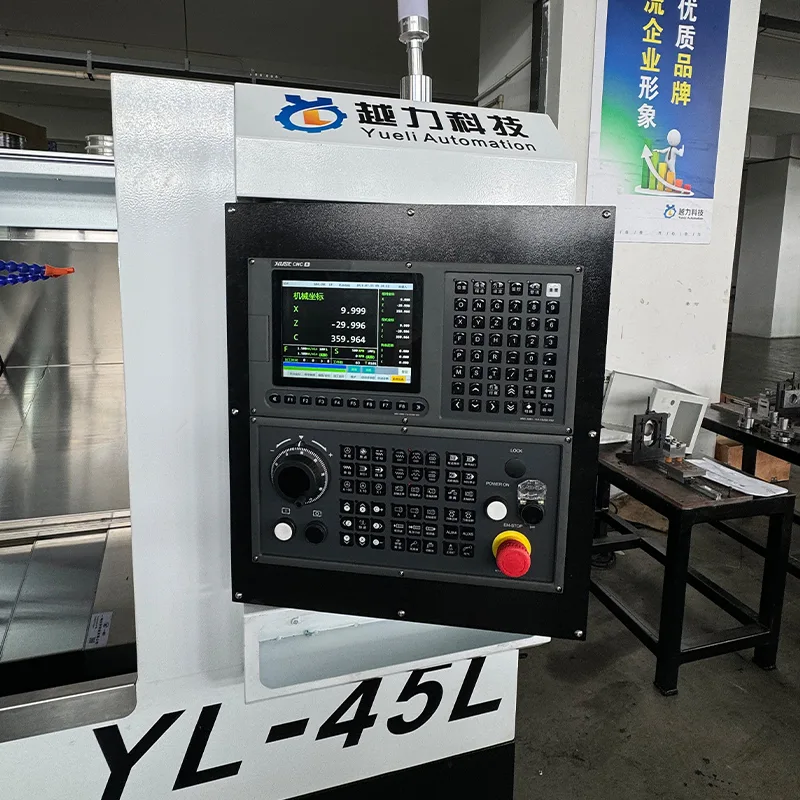

Eğimli yataklı CNC torna tezgahı, FANUC servo motorları ve X ve Z eksenleri için sürücüleri olan FANUC Oi-TF PLUS (5) CNC sistemini kullanır.

Bu makinenin X ve Z ekseni hareketi nedir?

X ekseni hareketi 200mm, Z ekseni hareketi 460mm'dir. İş mili hızı ve iş mili motor gücü nedir?

İş mili hız aralığı 0 ila 5000 RPM'dir ve iş mili motor gücü Huahong'dan 7,5KW'dır.

Bu makinede ne tür yatak ve takımlar var?

Makine, otomatik takım değiştirme için 63 servo taretli, 30 derece eğimli bir yatağa sahiptir.

Kılavuz yolları ve bilyalı vidaların özellikleri nelerdir?

X ve Z eksenleri, her ikisi de Japonya THK'dan 32 mm hassas bilyalı vidalar ve 30 mm hassas doğrusal makaralı kılavuzlar kullanır.

Bu CNC torna tezgahının ağırlığı ve boyutları nedir?

Makine boyutları 1875×1021×1263mm, ağırlığı ise yaklaşık 1,8 tondur.

Makinede ne tür punta var?

Makine, hidrolik tahrikli doğrusal bir kılavuz puntaya sahiptir, punta hareketi 500 mm'dir ve punta koniği MT4'tür.
