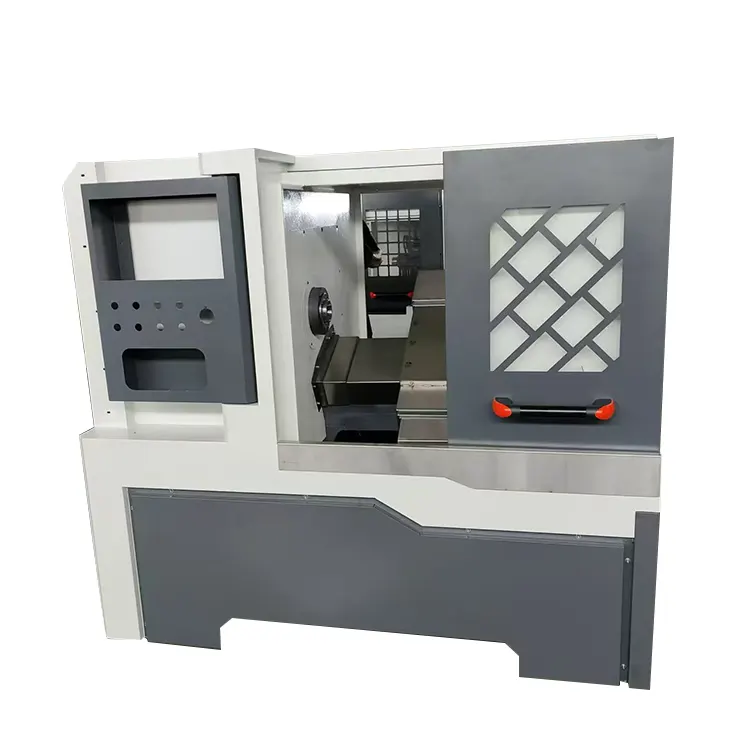

Kafes Entegre Makine

Müşteri

Rıza

Teklif No.

YL2025091101

Temas etmek

Rıza

Teklif Tarihi

2025-9-11

CC.

Teklifin Geçerliliği

30 gün

Tel

Teslimat süresi

Depozito alındıktan 20 gün sonra

Fiyat

0640 (Uçucu kesici güç başlığı ve Kare takım tareti dahil)

RMB42000SET

Ödeme

T/T.%30 depozito olarak, %70 teslimattan önce ödeme.

Garanti

Bir yıl.

Fotoğraf

 İsim

 Spesifikasyon

İşleme yeteneği

Yatak üzerinde maksimum dönüş çapı (mm)

280

Taşıyıcı üzerinde maksimum dönüş çapı (Φ/mm)

f160

Maksimum dönüş uzunluğu (Φ/mm)

280

Maksimum dönüş çapı (Φ/mm)

280

Çubuk stoğu için maksimum delik çapı (Φ/mm)

42

Mil

Mil Ucu Tipi (GB 5900.1)

A2-5

 Mil gömleği deliğinin konikliği

21°

GB21°

İş mili delik çapı (Φ/mm)

49

 Mil çeki demiri delik çapı

41.5

Mil çeki demiri dişi

M48×1,5

İş mili hız aralığı (r/dak)

0-3000（4000）

Standart Konfigürasyon: 0-3000 (Opsiyonel: 4000)

 İş mili vites değiştirme modu

32

Bağımsız Mil: 3 Ön, 2 Arka

Ana Motor Gücü (Sürekli Derecelendirme) (kW)

4

Ana Motor Gücü (Anlık Maksimum Değer) (kW)

4

X Ekseni Hızlı Geçiş Hızı (m/dak)

15

Z Ekseni Hızlı Travers Hızı (m/dak)

15

X Ekseni Servo Motor Torku (N·m)

110/6.4

Z Ekseni Servo Motor Torku (N·m)

110/6.4

X Ekseni vuruşu (mm)

640

Z ekseni vuruşu (mm)

280

X Ekseni ve Z Ekseni Motor Bağlantı Yöntemi

 Doğrudan Bağlantı

Z ekseni kılavuz yolu

Z-30-640

Z ekseni bilyalı vida 30-640 Kare tip

X-After.

X-30-540

X ekseni bilyalı vida 30-540 kare tip

 Kılavuz yolu tipi

(30FZS)

Doğrusal kılavuz (30FZS)

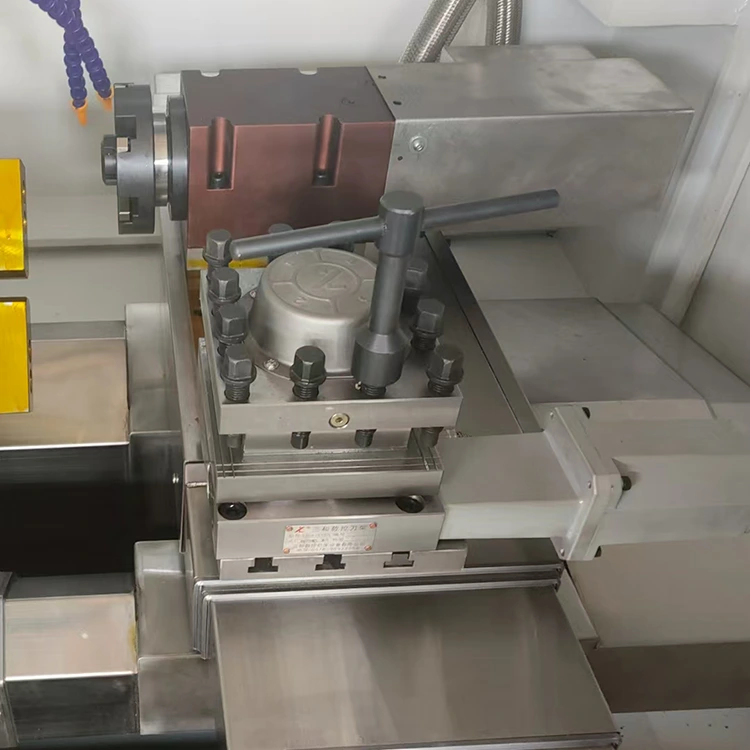

Takım tareti

 Takım Taret Tipi

6125

 Takım İstasyonu Sayısı

(MM)

Takım boyutu (mm)

20*20

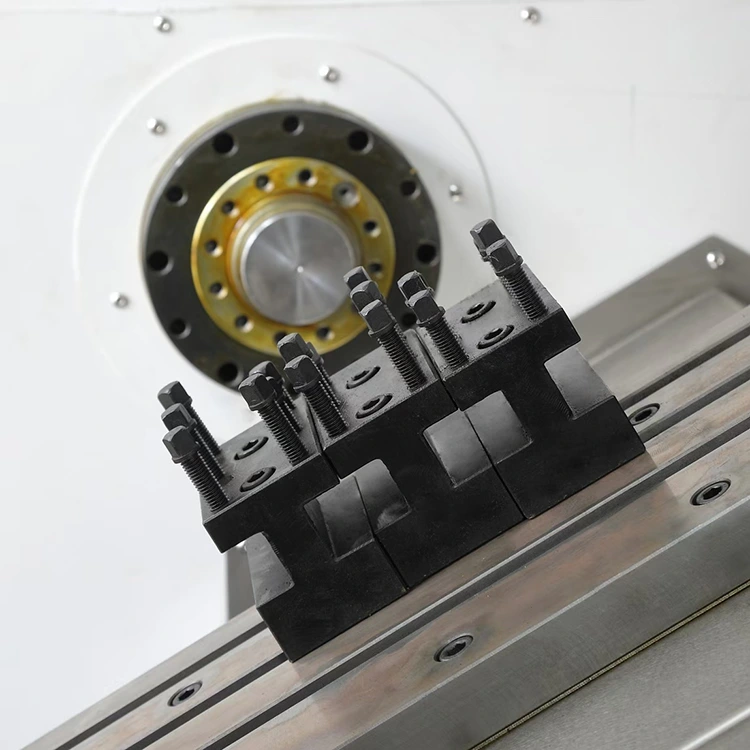

Sabit Takım Direği (20×20)

Kafes

X ekseni standart stroku

2400mm

X Ekseni Maksimum Hız

1,5 mm/sn

Y ekseni standart strok

650mm

Y ekseni Maksimum hız

1m/s

Z ekseni standart strok

1000 mm

Z ekseni Maksimum hız

1,5 m/sn

 Tepsinin yerden yüksekliği

1100mm

 Tepsi boyutu

550*350mm

 Tepsi sayısı

2

2 fotoğraf

 Kafes malzemesi

çelik

 Tutucunun sonu

，

Pnömatik sıkıştırma  pnömatik rotasyon

 İletim modu

Eğimli ray raflı doğrusal kılavuz

 Giriş voltajı

220V

 Giriş hava basıncı

0,5-0,8 pa

Güç kaynağı

 Nominal toplam güç

9KW

 Nominal toplam akım

20A

Spesifikasyon

 Makine ağırlığı

900kg

Makine boyutu (U×G×Y)

1650×1250×1600mm

diğer

 Sıkıştırma yöntemi

Ayna çapı (isteğe bağlı)

 Su pompası gücü

380V/90w

Vidalı model (X ekseni)

2508

Bilyalı vida modeli (z ekseni)

3208

Talaş konveyörü tipi (isteğe bağlı satın alma)

İşleme alanı

 Oto motosiklet parçaları ve donanım aksesuarları
