Seri numarası |
Proje |
Birim |
Özellikler (Boyutlar) |
notlar |
1 |
Drag kart tezgahının boyutu |
mm |
300*260 |
|
2 |
Z eksenli seyahat |
mm |
460 |
|
3 |
X ekseni seyahati |
mm |
200 |
|
4 |
Maksimum rotasyon |
mm |
450 |
|
5 |
Ana şaftın ortasından sürükleme plakasının masa yüzeyine olan mesafe |
mm |
63 |
|
6 |
Zeminden ana şaftın ortasına olan mesafe |
mm |
1050 |
|
7 |
Maksimum işleme uzunluğu |
mm |
380 (Chuck dahil) |
Örnek olarak Acer LQ63/80-220-8T servo taretini alın |
8 |
Maksimum dönüş çapı |
mm |
375 |
|
9 |
İş mili modeli (iş mili çapı) |
mm |
A2-5 (170) |
|
10 |
Mil Hızı |
Rpm |
0-5000 |
|
11 |
X.Z Top Vidası Özellikleri |
|
32*10/32*10 |
|
12 |
X Kılavuz Rayının Özellikleri |
|
30 silindir |
4 kaydırıcı-normal |
13 |
Z Rehber Rail Spesifikasyonu |
|
30 silindir |
4 kaydırıcı-konvansiyonel uzatma |
14 |
Ana X.Z motorun bağlantı yöntemi |
|
Senkronizasyon Bant / Doğrudan Bağlantı / Doğrudan Bağlantı |
|
15 |
X.Z Motor Flanşı/Durdurma |
mm |
130/110 |
|
16 |

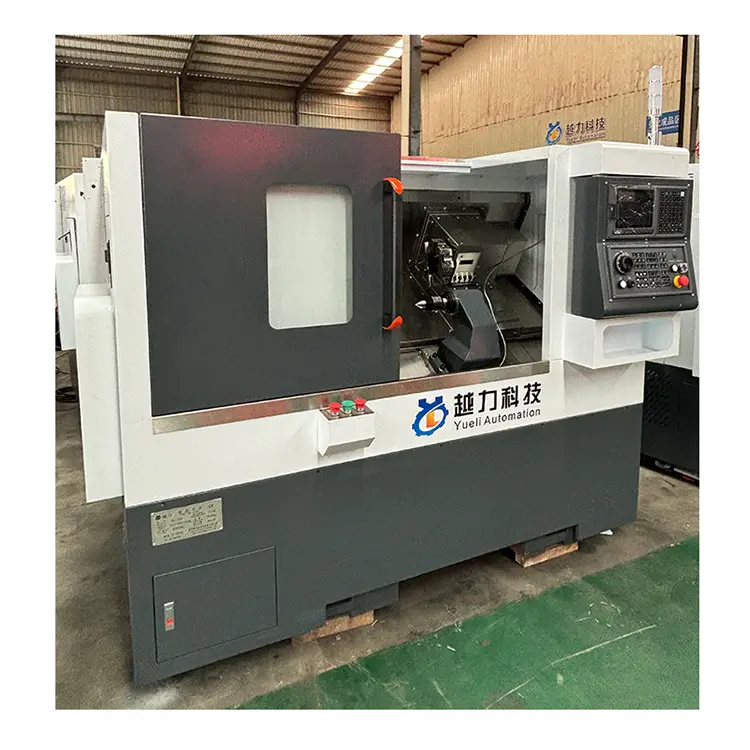

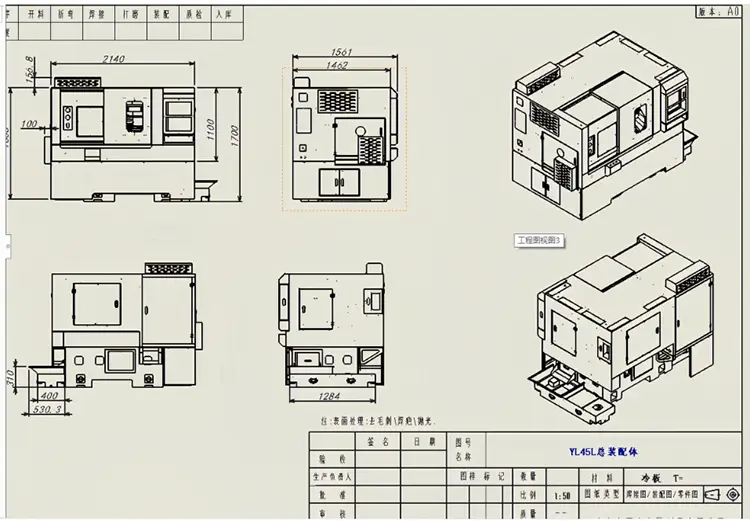

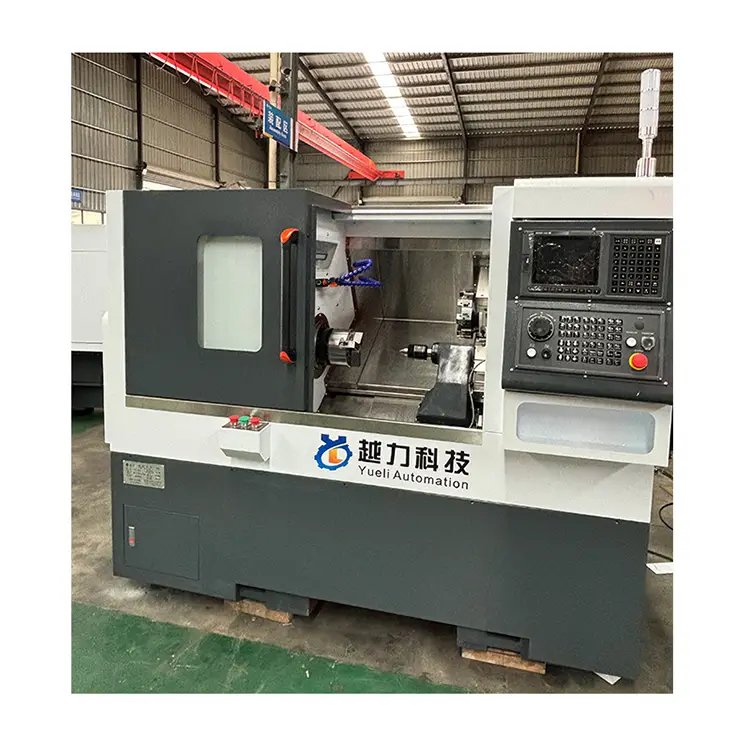

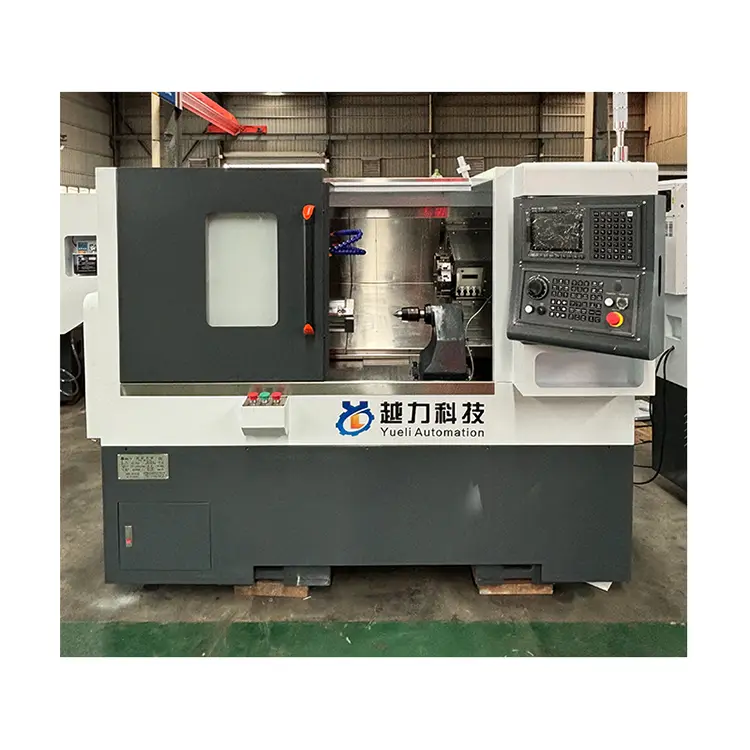

Optik makine boyutları (uzunluk, genişlik, yükseklik) |
mm |
1875*1021*1263 |
|
17 |
Ağırlık |
ton |
Yaklaşık 1.8t |
İç ve dış kapak alet kulesi milini içermez |
18 |

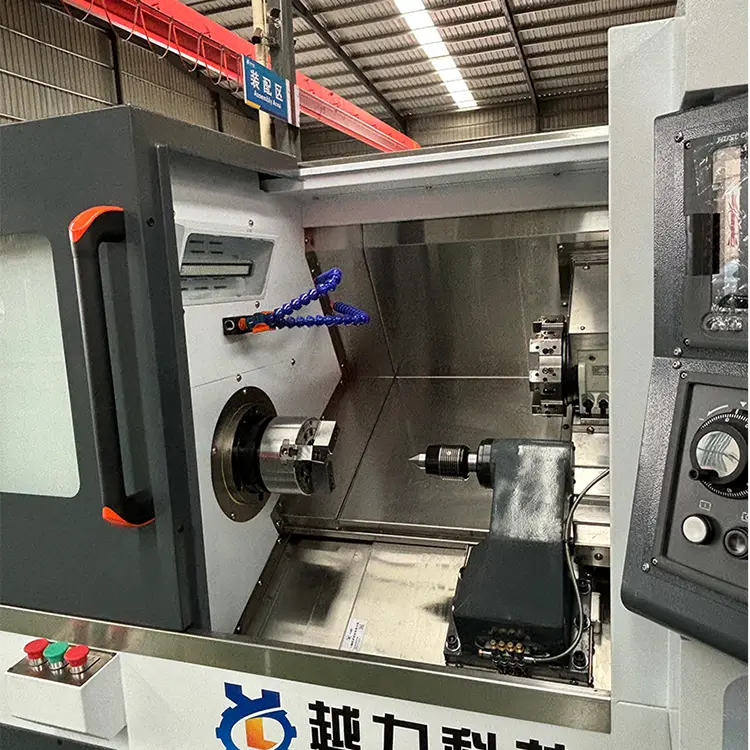

Bıçak yükleme yöntemi |
|

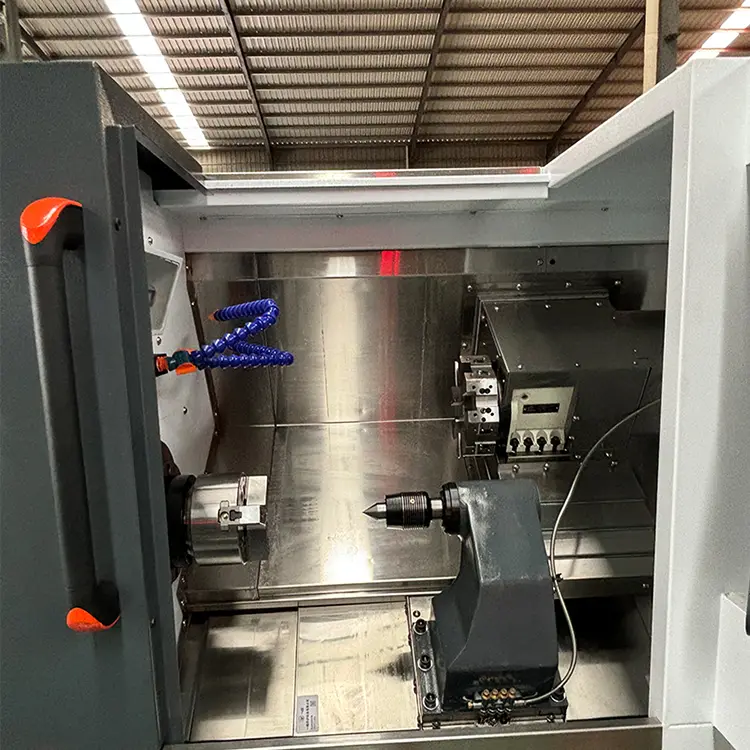

63 Servo tareti |
|
19 |

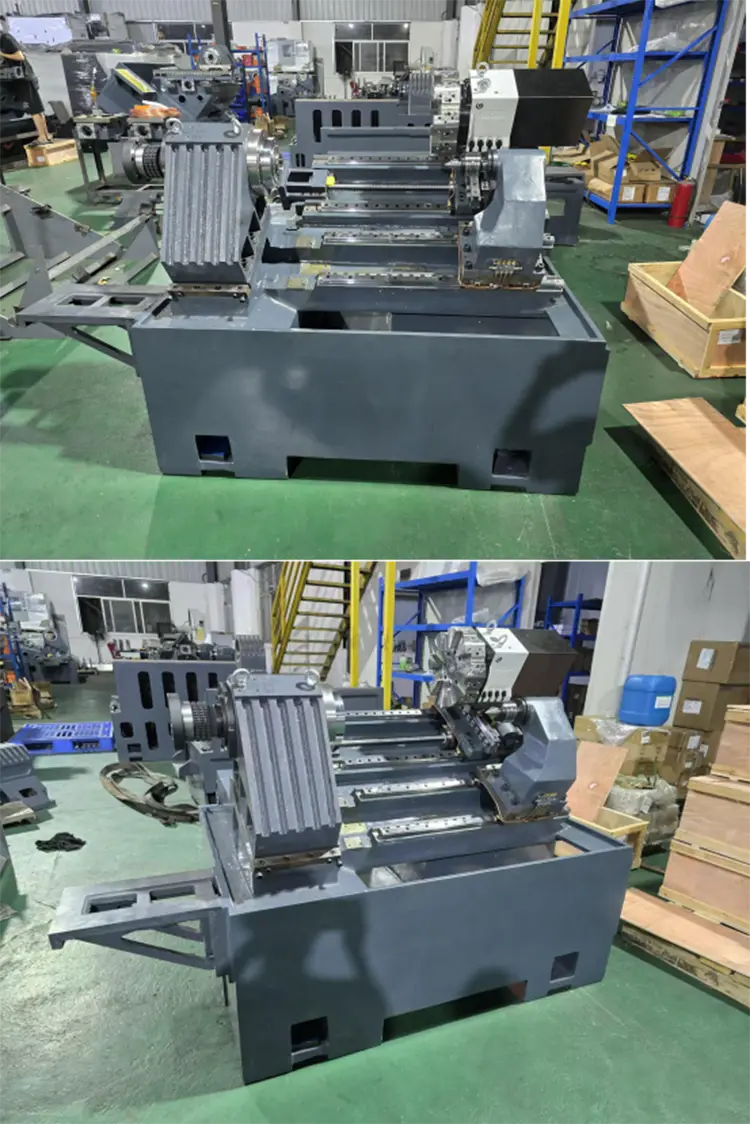

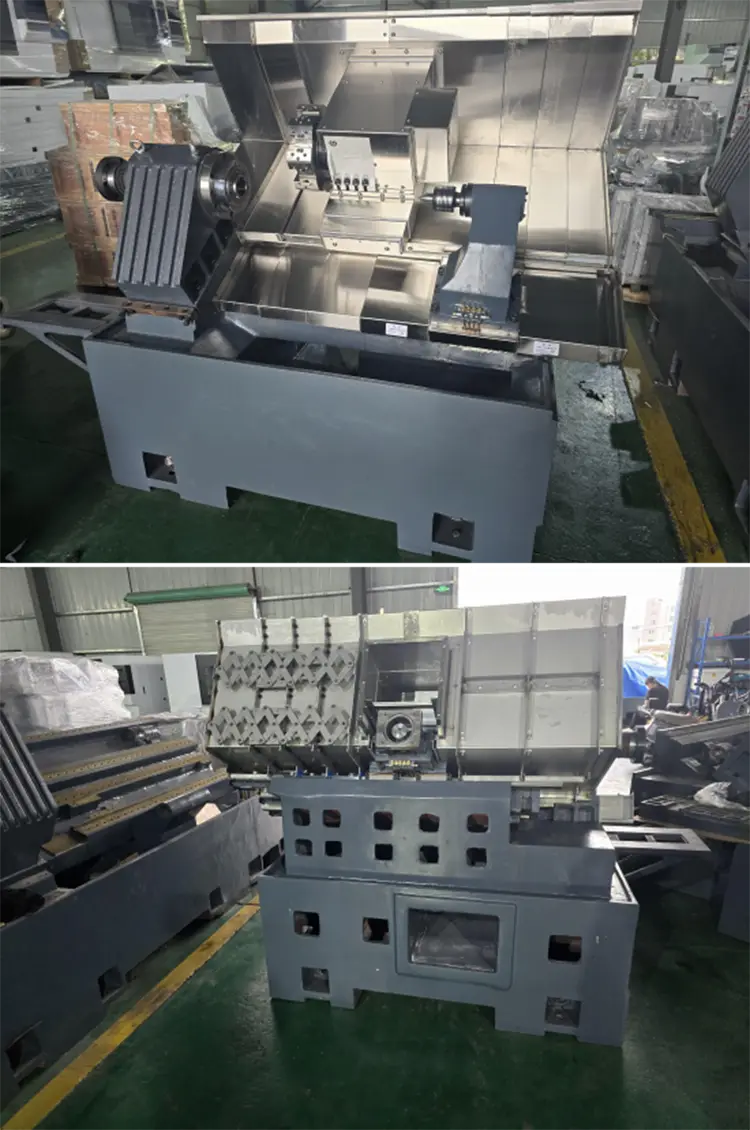

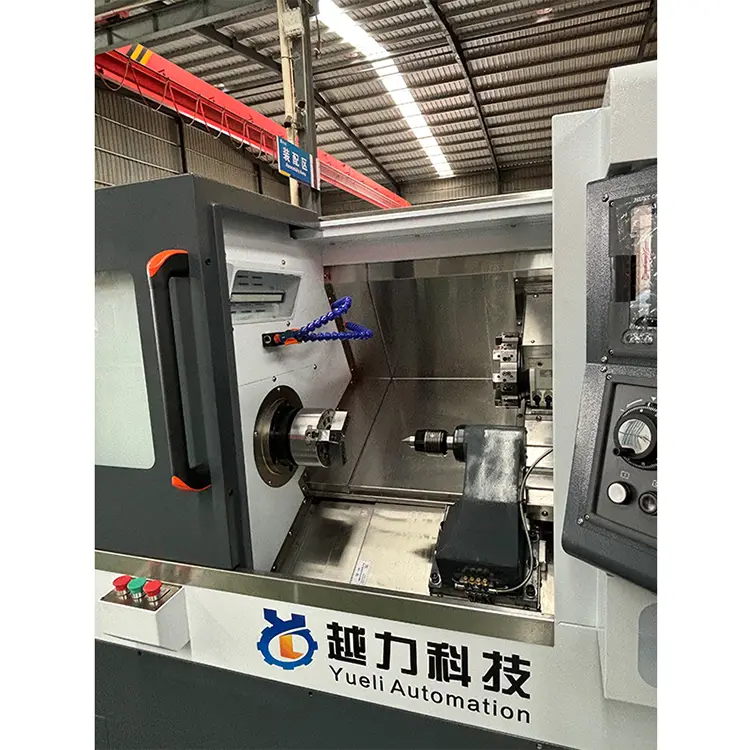

Yatağın şekli ve eğimi |
|
Yatak 30 derece eğimlidir |
|
20 |

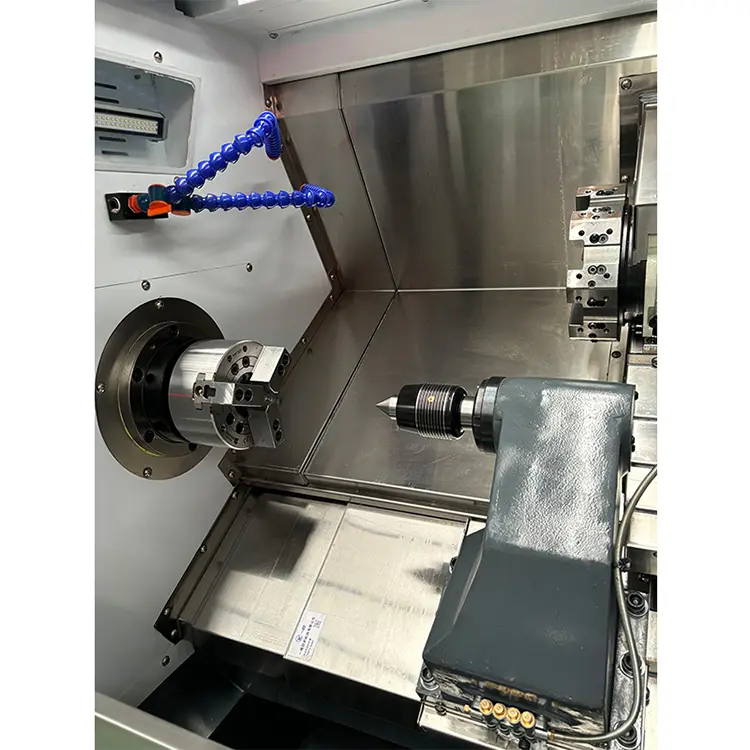

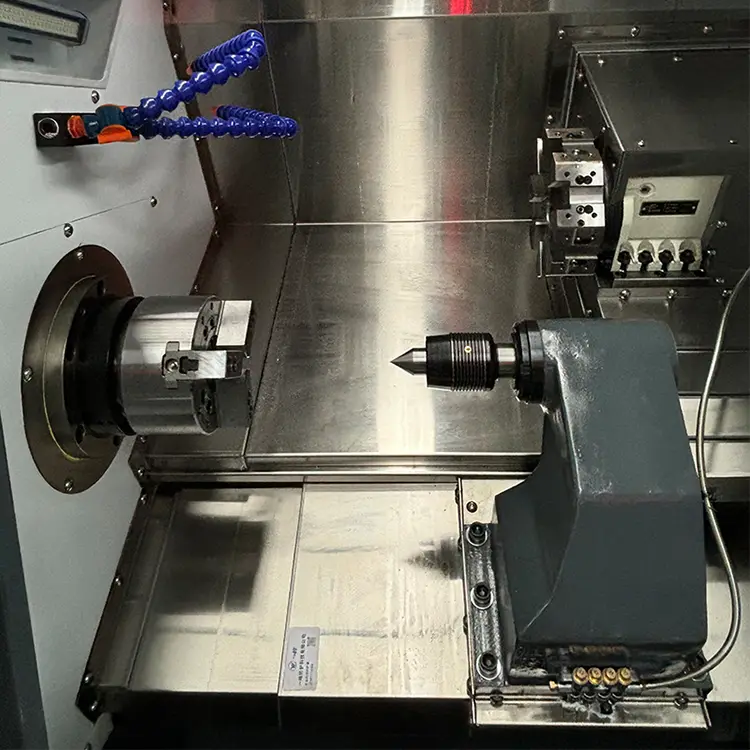

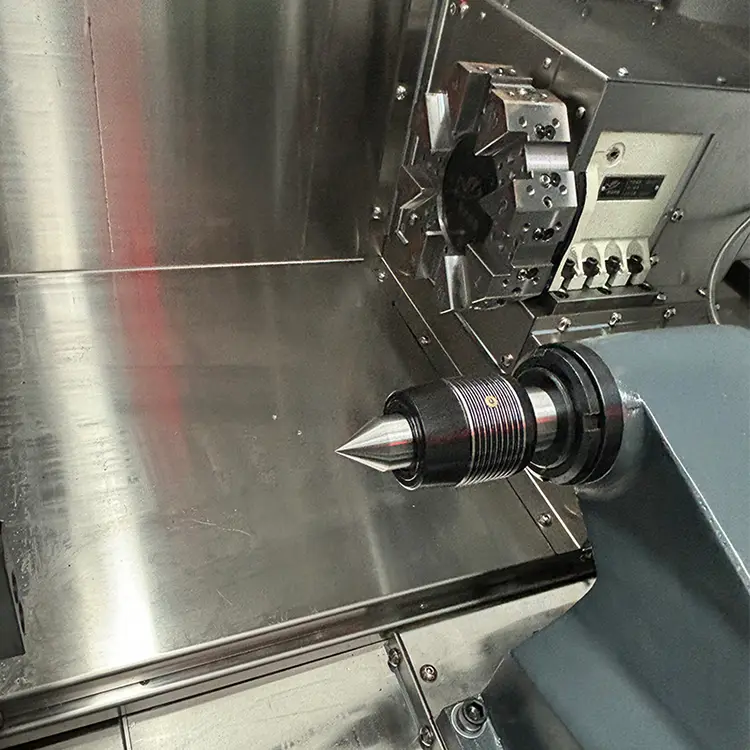

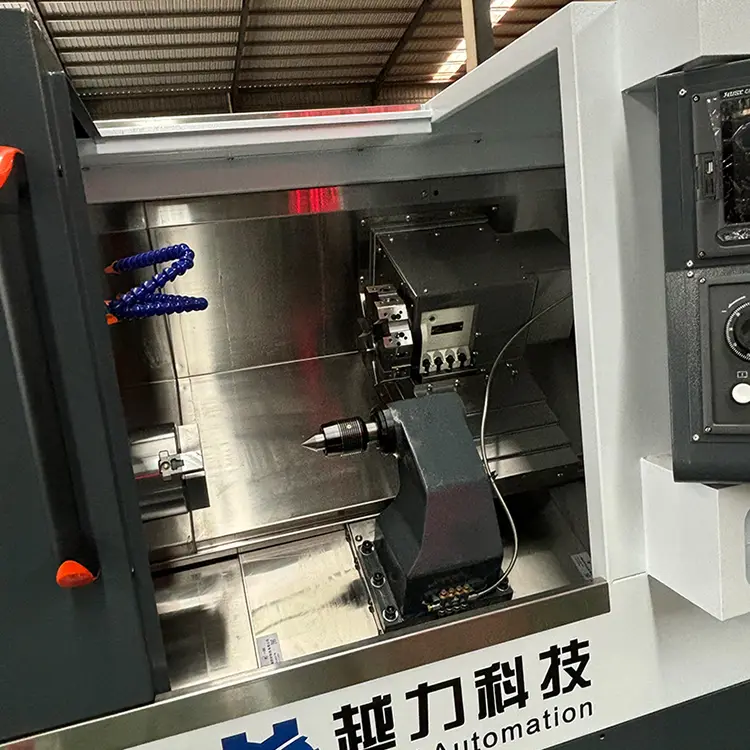

Kuyruklu |
|
Tel çubuk kuyruk koltuğu |
|
21 |
Tailtseat Tazminat Yöntemi |
|
hidrolik besleme |
|
22 |
Kuyruk koltuğu güzergahı |
|
500 |
|
23 |
Kuyruklu model |
|
Serçe 4 |
|
Model Yapılandırması |
|||
Bir parçanın adı |
Menşe yeri/spesifikasyon |
Bir parçanın adı |
Menşe yeri/spesifikasyon |
sayısal kontrol sistemi |
Fanucoi-tfplus (5) |
X ve Z Ekseni Servo Motor + Sürücü |
Fanucoi |
32 Hassas Top Vidası |
Japonya THK |
Ana şaft motoru |
Huarong 7.5kw |
30 hassas doğrusal silindir rayı |
Japonya THK |
Hidrolik döner silindir |
Tayvan |
Tübüler Hassas Mil Montajı |
NSK Rulman, Japonya |
soğutma |
750W |
hidrolik basınç istasyonu |
Tayvan |
güç başkanı |
3 İş İstasyonu 11.4n |
Rastgele ek |
|||
Bir parçanın adı |
Model/Şartname |
Bir parçanın adı |
Model/Şartname |

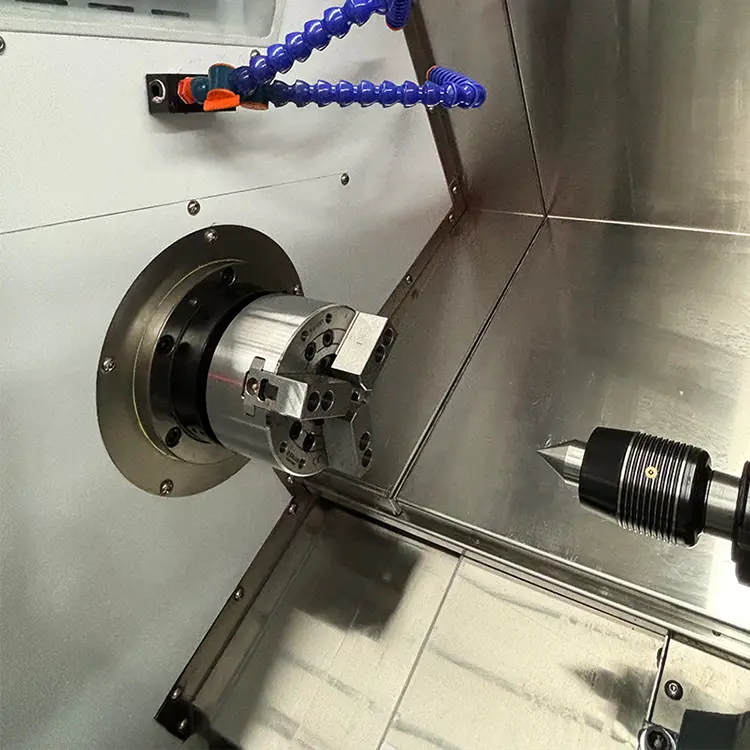

Elastik kelepçeler (malzeme tutma için) |
1 (rastgele) |
Araba Alet Tutucu, Sondaj Aracı Sahibi |
Araba Alet Tutucu 3, İki Matkap Tool Tutucu |
Matkap borusu |
ER20A'nın iki uzun çubuğu var |
Allen Anahtarı |
1 set |
