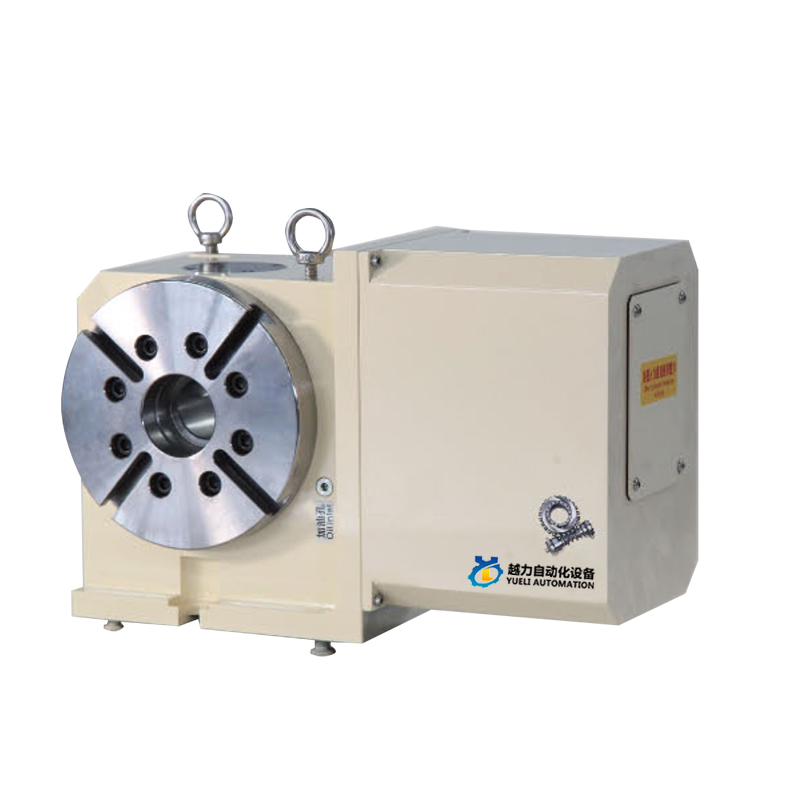

200 Dört eksenli CAM Döner Tabla
  • 200 Dört eksenli CAM Döner Tabla200 Dört eksenli CAM Döner Tabla

200 Dört eksenli CAM Döner Tabla

YueLi fabrikasından 200 Dört Eksenli CAM Döner Tabla satın alacağınızdan emin olabilirsiniz; size en iyi satış sonrası hizmeti ve zamanında teslimatı sunacağız.

Talep Gönder

Ürün Açıklaması

YUELI200 dört eksenli CAM döner tabla

CAM tipi sıfır boşluklu CNC dönüşü

Profesyonel bir 200 Dört Eksenli CAM Döner Tabla üretimi olarak, fabrikamızdan 200 Dört Eksenli CAM Döner Tabla satın alacağınızdan emin olabilirsiniz ve YueLi size en iyi satış sonrası hizmeti ve zamanında teslimatı sunacaktır.


Ürünün içinde kam makaralı iletim yapısı benimsenmiştir.

CAM mili iğneli rulman ön sıkıştırmalı, boşluksuz yuvarlanma tahriki.

Kayma sürtünmesi yok, aralıksız özelliklerini sürekli olarak koruyor.

İleri ve geri hareket tekrarının yüksek doğruluğu.

Yüksek sertlik, yüksek verimlilik.

Sıcaklık artışı nedeniyle doğruluğun azalmasına neden olmaz.

Düzenli kalibrasyon ve ayarlamaya gerek yoktur.



Kam tipi CNC döner tablanın çalışma prensibi ve özellikleri

Ön yükleme prensibi


Geleneksel sonsuz dişli tipi NC döner tabla ile karşılaştırıldığında, ızgaralı CAM tipi NC döner tabla daha yüksek hassasiyete sahiptir

Derece, yüksek hız, sıfır arka açıklık ve ağır yük çalışma özellikleri. Giriş eksenel kamları

Sabit hızlı sürüş kavisli yüzeyinin çıkış mili taretindeki iğneli rulman, önceden sıkıştırılmış yuvarlanma temaslı transmisyondur,

Sıfır geri tepme ve daha yüksek hızda çalışma elde etmek için, yuvarlanma iletimi neredeyse sıfıra yakın olduğundan

Sürtünme hareketi, böylece mekanizma geri tepme iletimini, yüksek hassasiyetli konumlandırmayı ve ihtiyaç duymamasını sağlar.

Düzenli kalibrasyon ve ayar çalışmaları yapılmalıdır. Kafes CAM tipi CNC döner tabla, Han şaft dışı kullanım

Büyük yatak, milin yuvarlak dış duvarına yerleştirilmiştir ve CAM giriş milinin iki ucu çift yatakla ayarlanmıştır.

Aynı zamanda döner tablanın stabilitesini ve yük kapasitesini arttırır ve işleme ile daha iyi başa çıkabilir. Yüksek hız ve ağır kesme kuvveti, işleme doğruluğunu, verimliliğini artırır ve maliyetleri azaltır.



CAM tipi sıfır boşluklu NC döner tablanın mekanizma özelliklerinin karşılaştırılması



HAYIR.

Öğe

Makaralı CAM Kurutucu 1M

Sonsuz Dişli Tipi

1

Sürücü tipi

CCW

Çıkış Açısı



- CCWa 360 Çıkışı

2

Sürücü durumu

Döner kontak

Slayt kontağı

3

Malzeme: Kontaktın sertliği

Kam mili:Sertleştirme çeliği; HRC60

Sonsuz mil: Sertleşen çelik; HRC60

Kam takipçileri; Rulman çeliği; HRC60

Sonsuz dişli; Fosfor bronz; HB90

4

Ön yükleme

○EVET

X N0

5

İletim verimliliği

〇Daha yüksek

△Alt

Konumlandırma süresi 90° (Örnek)


Ürün No.

Rakip


Mil kelepçesini serbest bırakın

Hızlanma

Doğrusal dönme hareketi

Doğrusal dönme hareketi

Yavaşla

Yavaşla

İşleme sürümü

İşleme sürümü

Kelepçe mili

Kelepçe mili

Devir süresi

Devir süresi


Hız kapasitesi
Sertlik



Dayanıklılık
3 Makaralı Rulman


Yueli200  Referans verileri



KOD NO

BİRİM

Yueli200

Masa çapı

φmm

200

Merkez yüksekliği

mm

160

Mil deliği

φmm

60

T yuvası genişliği

mm

12

Kılavuz anahtarı genişliği

mm

18

Servo motor

FANUC

b8

MITSUBISH

HF104

Minimum artış



0,001°

Dişli oranı



1:36

Maksimum dönüş hızı (3000 rpm)

devir/dakika

80

Çıkış hızı torku

kg/m

35

Hidrolik kaynak pnömatik/hidrolik

kg/m²

20

Frendeki çıkış torku

kg/m

35

İndeksleme doğruluğu

saniye

20

Tekrarlanabilirlik

saniye

4

Ürün kalitesi

kilogram

67

İzin verilebilir

ağır ağırlık

dikey

kilogram

70

yatay

kilogram

140

dikey punta

kilogram

140

İzin verilen yük

↓F

kgf-m

800

F*L

kgf-m

42

F*L

kgf-m

40


Yueli200 Döner tablanın boyutları
