Dişli Motoru

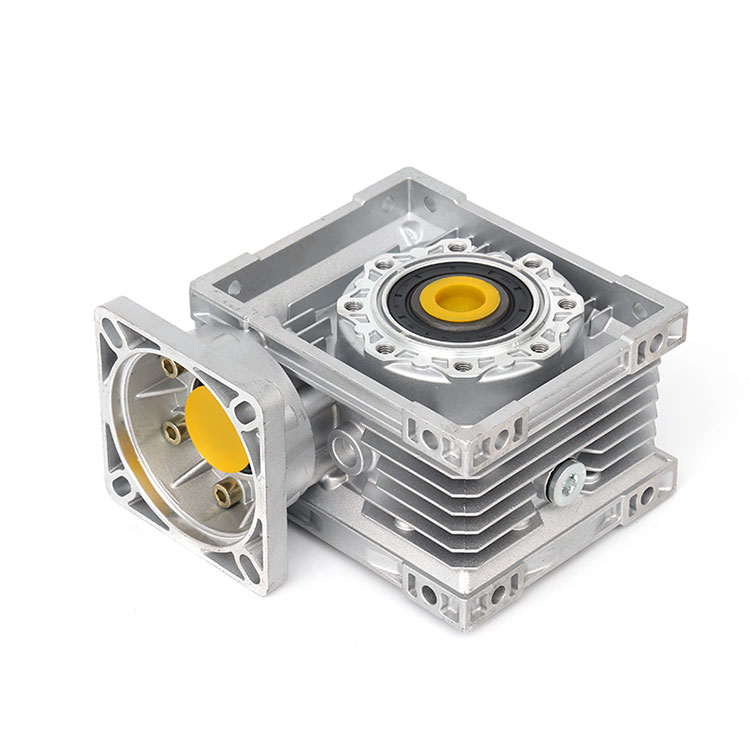

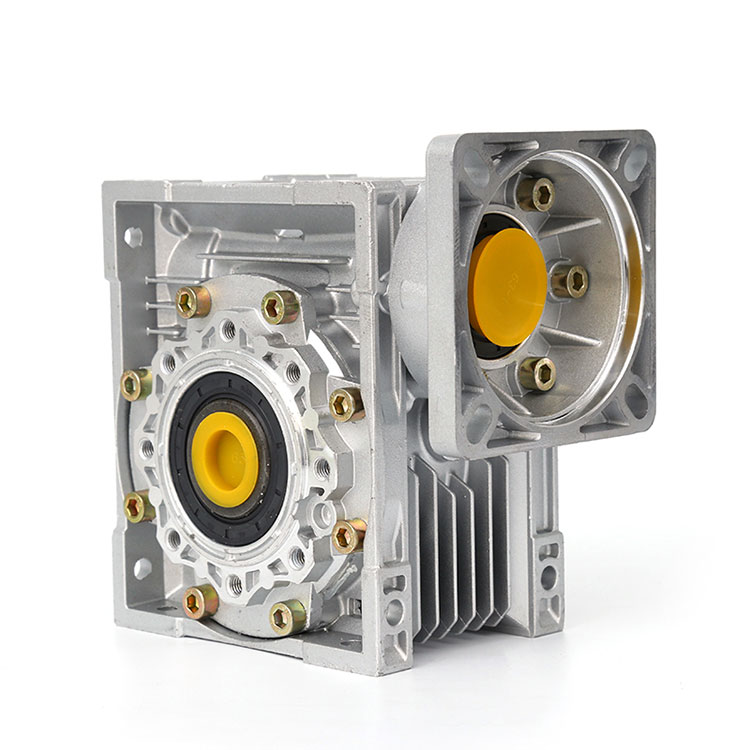

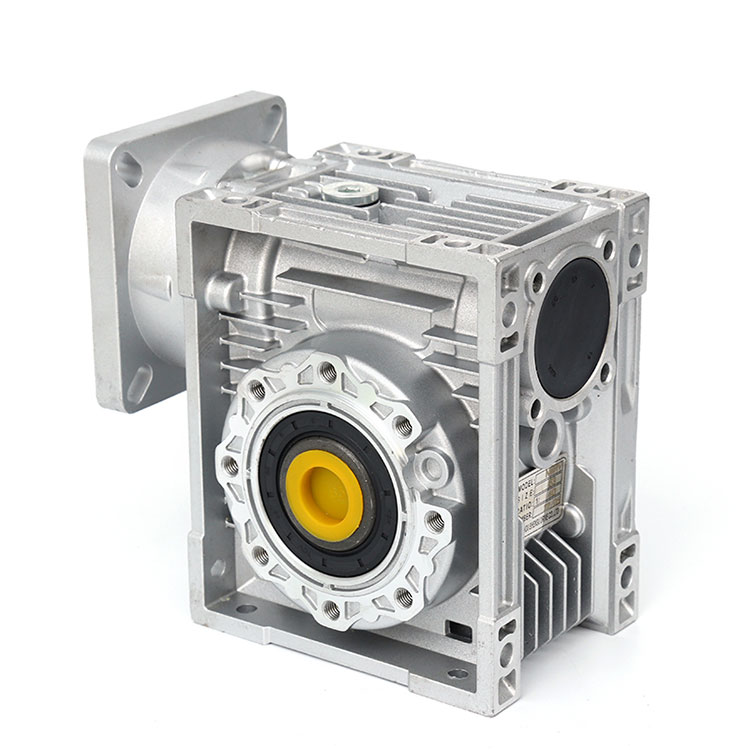

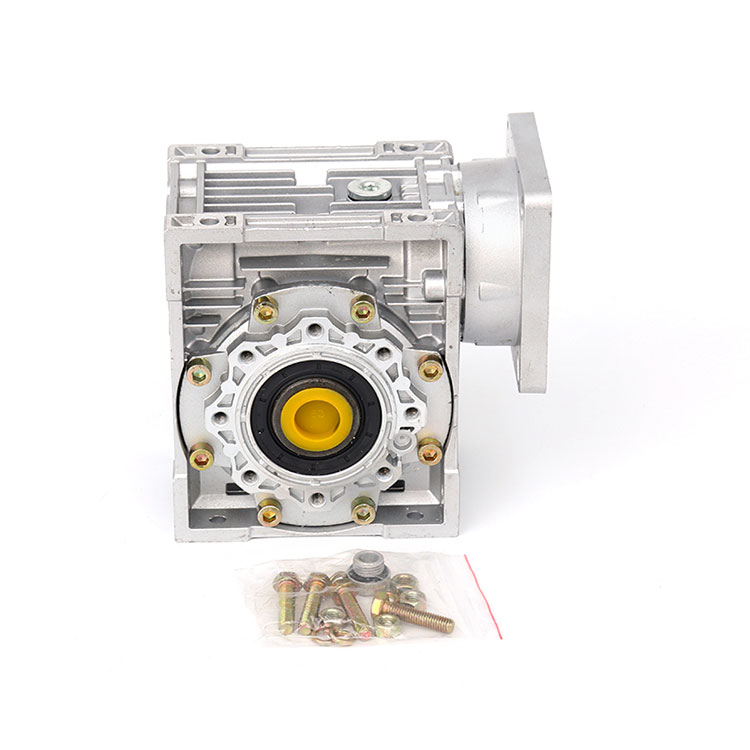

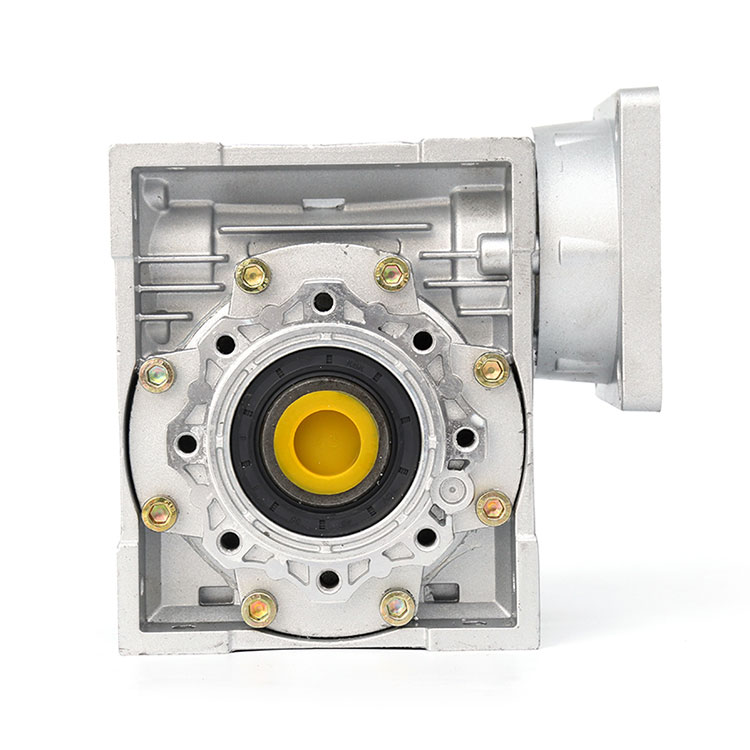

RV 63 redüktör, RV redüktör serisi sonsuz solucan redüktör modellerinden biridir. Kompakt yapıya, büyük aktarım oranına ve belirli koşullar altında kendi kendini kilitleme işlevine sahip aktarma makinelerine sahip sonsuz ve sonsuz çarktan oluşur. En sık kullanılan redüktörlerden biridir.

Ulusal standart GBl0085-88 silindirik sonsuz dişli çark solucan parametrelerine uygun RV 63 redüktör, yurtiçinde ve yurtdışında en ileri teknolojiyi emer, benzersiz ve yeni bir "kare kutu" şekil yapısı, kutu şekli yüksek kaliteli alüminyum ile güzeldir alaşımlı döküm, aşağıdaki avantajlara sahiptir:

1, kompakt mekanik yapı, hafif hacim ve şekil, küçük ve verimli;

2, iyi ısı değişim performansı, hızlı ısı dağılımı;

3, kolay kurulum, esnek ve hafif, üstün performans, kolay bakım ve onarım;

4, düzgün çalışma, düşük gürültü, dayanıklı;

5, güçlü uygulanabilirlik, güvenlik ve güvenilirlik.

Şu anda, kullanıcılar tarafından iyi karşılanan üretim proses ekipmanı mekanik yavaşlama cihazının çeşitli endüstrilerinde yaygın olarak kullanılmaktadır. Büyük tork, büyük hız oranı, düşük gürültü, yüksek stabilite mekanik yavaşlama iletim kontrol cihazı elde etmek için modern endüstriyel ekipmanlar için en iyi seçimdir.

 Ürün yapı şeması

1, pürüzsüz iletim, titreşim, darbe ve gürültü küçüktür, büyük yavaşlama oranı, geniş çok yönlülük, çeşitli mekanik ekipmanlarla kullanılabilir.

2, tek kademeli şanzımanla büyük bir aktarım oranı elde edilebilir, kompakt yapı, çoğu redüktör modeli iyi bir kendi kendine kilitleme özelliğine sahiptir, frenleme gereksinimleri olan mekanik ekipman, fren cihazını kurtarabilir.

3. Sonsuz dişin ve sonsuz diş yüzeyinin kavrama sürtünme kaybı büyüktür, bu nedenle iletim verimliliği dişliden daha düşüktür, ısıtılması kolaydır ve sıcaklık daha yüksektir.

4. Yağlama ve soğutma için daha yüksek gereksinimler.

5, karşılıklı iyi uyum, sonsuz dişliler ulusal standartlara göre üretilir, yataklar, yağ keçeleri standart parçalarla kullanılır.

6, kutu tipi temel tipe (kutu gövdesi taban plakalı dikey veya yatay yapıya sahiptir) ve evrensel tipe (kutu gövdesi küboiddir, birçok tarafı sabit vida deliklerine sahiptir, taban plakası veya başka bir ayak plakası ve diğer yapısal tiplerle değil)

Şekil 7'de, giriş mili bağlantı modu temel tiptedir (tek giriş mili ve çift giriş mili), motor flanşı iki çeşittir.

8. Çıkış ve giriş ekseni konum yönü ve giriş ekseni aşağı ve yukarı; çıkış ekseni yukarı ve aşağı; giriş ekseni yukarı ve aşağı.

Şekil 9'da, mükemmel bir iletim oranı elde etmek için RV 63 redüktör ve diğer RV serisi redüktör 2 veya 3 çok kademeli redüktör mevcuttur.

Azaltılmış motor seçimi

Ürüne Genel Bakış Ürün özeti

Tek kademeli sonsuz dişli redüktör

Yüksek kaliteli alüminyum alaşımlı döküm kutu gövdesini kullanarak, görünüm hafiftir

● Yüksek yük taşıma kapasitesi, stabil iletim, düşük titreşim, düşük gürültü.

● Çeşitli bağlantıların ihtiyaçlarını karşılamak için güç girişi ve tork çıkışına sahip çeşitli bağlantı yapıları; Kutu şekli tasarımı ve taban deliği düzeni, çeşitli kurulum yöntemlerine uyum sağlar, güçlü çok yönlülük.

● Küçük ve orta boy kutu tamamen kapalı bir yapıya sahiptir, güçlü sızdırmazlık sağlar, kutunun içindeki yağlama yağının kaybolması ve bozulması kolay değildir, değiştirilmesine gerek yoktur, bakımı kolaydır.

 Çift kademeli sonsuz dişli redüktör

● Tek kademeli bir sonsuz dişli redüktörünün tüm avantajlarına sahip olan ve büyük bir aktarım oranı elde eden, tek kademeli bir sonsuz dişli redüktörden oluşur.

● Yaygın çift kademeli kombinasyon modelleri şunlardır: 25 / 30,25 / 40,30 / 40,30 / 50,30 / 63,40 / 75,40 / 90,50 / 110,63 / 130,63 / 150. Eğer kullanıcıların özel gereksinimleri varsa, gerçek ihtiyaçlara göre kombine üniteler olarak 25,30,40,50,63,75,90,110,130,150'yi seçebilirler.

Seçim yöntemi Servis faktörü

NMRV solucan redüktörünü doğru bir şekilde seçmek için lütfen öncelikle aşağıdaki noktaları anlayın:

● yük koşulları uygulama sıklığı M kitap cong 2 dağdan ödeme yapmak için yerden ölmeyin

● çalışma çalışma durumu Çalışma koşulu katsayısı K1'i ve çalışma koşulu düzeltme katsayısı K2'yi belirleyin

● A, B ve C mekanik yük tipleri Tablo 1'e göre belirlenir.

● Tablo 2'ye göre çalışma koşulu düzeltme katsayısı K2'yi kontrol edin.

Sayfa-07

Mekanik yük türlerinin seçimi (Tablo 1)

Tablo 1 makine yükü sınıflandırma seçimi

Çalışma koşulu düzeltme faktörü K2 seçildi (Tablo 2)

Çalışma koşulu katsayısı K1 seçilir (Şekil 1) Diyagram 1 çalışma koşulu katsayısı K1

 Redüktörü seçin

● Kullanıcı ilk olarak çalışma makinesinin giriş mekanik yükünü T (tork), T'nin çalışma koşulu katsayısı K1 ile çarpılması ve ardından çalışma koşulu düzeltme katsayısı K 2 ile çarpılması, yani çıkış torku değerini elde etmesi gerekir: redüktörü seçin ve hız oranı veya çıkış hızı değeriyle birlikte gerekli redüktör özelliklerini seçin.

● Kullanıcı ayrıca, oran değeri veya çıkış hızı değeriyle birlikte bilinen giriş gücüne göre çıkış torkunu hesaplayabilir ve redüktörü seçebilir.

Örnek seçimi

Örnek 1. Üniversal taşıma bandı (üniform yük)

Tork: 19N.m çalışma süresi 8 saat/gün

Hız: yaklaşık 55 dev/dak, başlangıç ​​frekansı: 10 kez/saat

Redüktör: 1/25, ortam sıcaklığı: iç ortam 25°C

① Tablo 1'e göre yük tipi belirlenir

Yük tipi: darbesiz tekdüze yük, A'yı seçin;

② Şek. 1, A doğrusu üzerinde 10 kez/saatlik frekans kesişim noktasını alın ve 8 saat/günlük çalışma süresinin K1=1 katsayısını bulun;

③ Tablo 2'ye göre K2=1 katsayısı;

④ O zaman tork değeri 19 K1 K2=1911=19 N'dir. Ve m, isteğe bağlı en yakını 19 N'dir. Hız düşürücü m'dir.

Seçilen sonuç: NMRV30-1 / 25

Giriş gücü 0,18kW, çıkış hızı 56 rpm ve çıkış torku 21 N.m'dir.

Örnek 2. Konveyör bandı (orta darbe yükü)

Tork: 65N. M., çalışma süresi: 16 saat / gün,

N,00 kez/saat,

Redüktör: 1/60,"Kötü sıcaklık: 35°C, motor doğrudan bağlantısı

① Tablo 1'e göre yük tipi belirlenir

Yük tipi: hafif darbe yükü, B'yi seçin;

② Şek. 1, B çizgisi üzerinde 100 kez/saat frekansın dayanak noktasını alın ve 16 saat/gün çalışma süresi katsayısını K1=1.65 bulun;

③ Tablo 2'ye göre katsayı K2=1,15;

④ Tork değeri 65xK1xK2=70x1.65x1.15=1 23 N'dir. Ve m, en yakın 123N'yi seçebilir. Hız düşürücü m.

Seçilen sonuç: NMRV63-1 / 60

Giriş gücü 0,55kW, çıkış hızı 23,3 rpm ve çıkış torku 140N.m'dir.

Model numarası açıklaması: Model notları

Yerli ve yabancı modeller kontrol ediyor Karşılaştırmalı model tablosu

Proses süreci ve test ekipmanları

Teknikler ve test ekipmanları

Yüksek hassasiyetli CNC takım tezgahları ve işleme merkezi, gelişmiş ekipman ve test cihazlarıyla

Mükemmel teknoloji ve sıkı ve mükemmel kalite yönetim sistemi

Profesyonel ve teknik elit ve önde gelen bilim ve teknoloji ekibiyle bir araya gelin

Ürünlerin istikrarını ve güvenilirliğini sağlamak için yeni teknolojiden, yeni süreçten ve yeni malzemelerden tam olarak yararlanın

Ürün kalitesi gelişmiş üretim araçlarından, kalite kalite anlayışı ise sürekli yenilikten gelir.

dikkat edilmesi gereken konular

1. Çalışma ortamı sıcaklığı -40°C - + 40°C'dir. Çalışma ortamı sıcaklığı 0°C'nin altında olduğunda, yağlama yağı başlamadan önce 0°C'nin üzerine ısıtılmalıdır. Çalışma ortamı sıcaklığı 40°C'nin üzerinde olduğunda soğutma önlemleri alınmalıdır.

2. Sonsuz dişli redüktörü pozitif ve ters yönde dönebilir
