1. Çift İş Mili Mimarisi

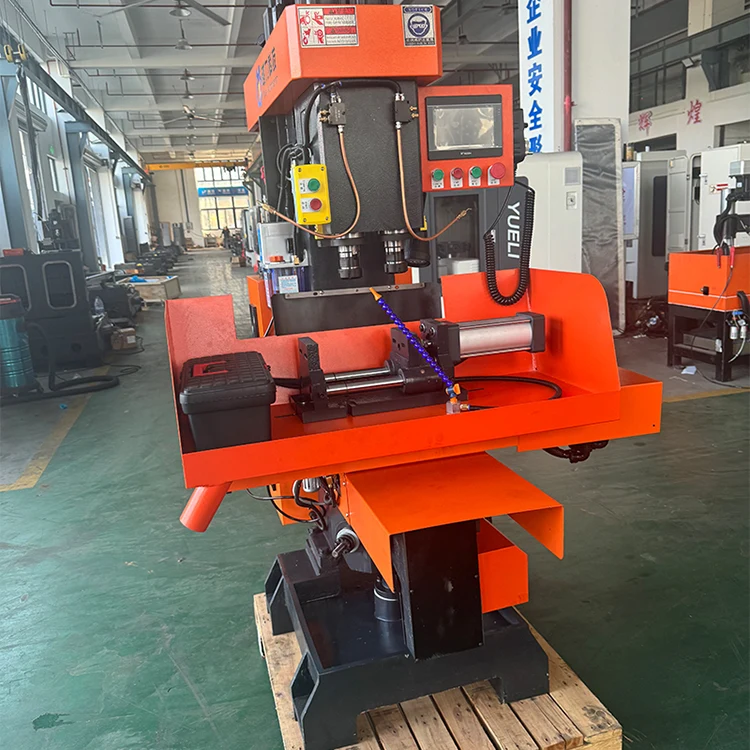

KalbindeDikey Çift Eksenli Bileşik MakinesiToplu işleme yaklaşımını temelden değiştiren çift iş mili konfigürasyonu yatıyor. Birden fazla geçiş ve sık takım değişimi gerektiren tek iş milli tezgahların aksine, bu tasarım, koordineli bir dikey eksen düzenlemesinde çalışan iki bağımsız iş milini içerir. Z1 ve Z2 eksenleri 120 mm aralıklıdır ve aynı iş parçası üzerinde iki özelliğin eş zamanlı işlenmesine veya iki ayrı parçanın paralel işlenmesine olanak tanır.
Her iş mili, NT30 konik takımları kabul eder ve 10 ila 3000 devir/dakika arasında ayarlanabilir hızlar sunarak delme, raybalama ve kılavuz çekme işlemleri için esneklik sağlar. Çift eksenli yaklaşım, kapı montaj bileşenleri ve benzer orta seri üretim öğeleri için gereken hassasiyeti korurken, uygun uygulamalar için verimi etkili bir şekilde iki katına çıkarır.
2. Temel Teknik Özellikler
Makinenin yeteneklerini anlamak temel parametrelerle başlar. Aşağıdaki tablo, operasyonel kapsamını tanımlayan temel özellikleri özetlemektedir:
| Parametre | Şartname | Açıklama |
|---|---|---|
| X Ekseni Hareketi | 320 mm | — |
| Y Ekseni Hareketi | 120mm | — |
| Z1/Z2 Eksen Hareketi | 110 mm | Her bir mil |
| Mil Aralığı | 120mm | Z1'den Z2'ye |
| Maksimum Delme Çapı | 32 mm | Bakır parçalar |
| Maksimum Kılavuz Çekme Çapı | M32 | — |
| İş Mili Hız Aralığı | 10–3000 dev/dak | Ayarlanabilir |
| Makine Ağırlığı | 900kg | Kapak dahil |
| Toplam Güç | 7KW | — |
| CNC Sistemi | Sunicon | — |
320 mm X ekseni hareketi ve 120 mm Y ekseni hareketi, kapı montaj ürünleri ve benzeri bileşenler için yeterli çalışma alanı sağlar. Kaldırma platformu, değişen iş parçası yüksekliklerine uyum sağlayan 160 mm'lik ayarlanabilir mesafe sunar. X ekseninde maksimum 30 m/dak hareket hızıyla makine, genel çevrim süresinin azaltılmasına katkıda bulunan hızlı konumlandırma sağlar.
3. Yapısal Bütünlük
The Dikey Çift Eksenli Bileşik Makinesisağlamlık ve dayanıklılığa odaklanılarak tasarlanmıştır. Gövde yapısı oldukça kompakttır ve mükemmel sertliği korur; bu, eş zamanlı çift iş mili operasyonları sırasında doğruluğu korumak için kritik bir faktördür. Çeşitli tasarım seçenekleri bu yapısal sağlamlığa katkıda bulunur:
- Yüksek Kaliteli Alaşımlı Çelik Mil:Her bir mil, yüksek aşınma direnci için sertleştirme ve ısıl işlem süreçlerine ve ardından hassas taşlamaya tabi tutulan birinci sınıf alaşımlı çelikten üretilmiştir.
- Ultrasonik Olarak Söndürülmüş Kayma Yüzeyleri:Kayar yüzeyler, yüzey sertliğini ve aşınma direncini önemli ölçüde artıran ultrasonik söndürme işlemine tabi tutulur. Entegre yağlama cihazı, uzun servis ömrü boyunca sürekli performans sağlar.
- Tampon Konumlandırma Sistemi:Çalışma masası, hızlı yanal hareketler sırasında titreşimi en aza indiren tampon konumlandırmalı bir başlatma cihazına sahiptir.
- Çekme Çubuğu Tipi Kol:Güvenlik, kazara ayrılmaya karşı dayanıklı çekme çubuğu sapı tasarımıyla sağlanır.
Bu yapısal elemanlar toplu olarak, sürekli seri üretimin talepleri altında bile makinenin konum doğruluğunu korumasını sağlar.
4. Operasyonel İş Akışı
Operasyonel felsefeDikey Çift Eksenli Bileşik MakinesiVerimi en üst düzeye çıkarırken manuel müdahaleyi azaltmaya odaklanır. PLC kontrolü, geleneksel röle tabanlı sistemlere kıyasla daha yüksek seviyede otomasyon sağlayarak, operatörün yorgunluğunu doğrudan azaltan mükemmel güvenilirlik sağlar.
Temel iş akışı özellikleri şunları içerir:
- Tek Kurulumlu İşleme:Çok sayıda parçaya yönelik delme, raybalama ve kılavuz çekme işlemleri tek seferde tamamlanabilir.
- Çoklu Makine Yönetimi:Sezgisel kullanım ve otomatik kontrol, tek bir operatörün birden fazla makineyi aynı anda yönetmesine olanak tanır.
- Uygun Ayarlama:Makine, partiler arasındaki kurulum süresini azaltan basit ve sezgisel ayarlama mekanizmalarına sahiptir.
- Kirlilik Karşıtı Tasarım:Ekipman, kontaminasyon risklerini en aza indiren ve temizliğin önemli olduğu ortamlar için uygun olmasını sağlayan özellikler içerir.
Bu iş akışı tasarımı, kurulum süresinin ve operatör kullanılabilirliğinin genellikle genel üretkenliği belirlediği küçük ve orta ölçekli üretim ortamları için doğrudan daha yüksek verimliliğe dönüşür.
5. Uygulama Kapsamı
Dikey Çift Eksenli Bileşik Makinesi, küçük ve orta serili kapı montaj ürünlerinin üretimi ve işlenmesi için özel olarak tasarlanmıştır. Bu uygulama odağı, tek bir kenetleme işleminde kapı donanım bileşenlerinde birden fazla özelliği delmek, raybalamak ve kılavuz çekmek için makinenin çift iş mili kapasitesinden yararlanır.
Kapı bağlantı parçalarının ötesinde, makinenin özellikleri (özellikle 32 mm'lik maksimum delme çapı ve M32 kılavuz çekme kapasitesi), onu daha geniş bir yelpazedeki bakır ve demir dışı metal bileşenler için uygun hale getirir. 900 kg'lık makine ağırlığı ve 1100x1230x1980 mm'lik kaplama alanı (sac kapak dahil), üretim ortamları için yeterince sağlam, ancak sınırlı zemin alanına sahip atölyeler için de yeterince kompakt bir makineye işaret ediyor.
Bileşenlerin seçimi makinenin güvenilirlik profilini daha da tanımlar: Sunicon servo motorlar ve CNC sistemi, Schneider AC kontaktörler, Omron röleler ve yerli vidalı miller ve doğrusal kızaklar. Yerleşik markaların ve kaliteli bileşenlerin bu kombinasyonu, makinenin tutarlı performans konusundaki itibarına katkıda bulunur.
6. Sıkça Sorulan Sorular
Makine bakır ve demir dışı metaller için optimize edilmiştir ve bakır parçalar için maksimum 32 mm delme çapına sahiptir. Aynı zamanda tipik olarak pirinç, alüminyum ve benzeri malzemelerden üretilen çeşitli kapı bağlantı parçaları için de uygundur. Demirli malzemelere yönelik özel tavsiyeler için üreticiye danışın.
İki iş mili aynı anda çalışarak delme ve kılavuz çekme gibi iki işlemin tek bir çevrimde aynı iş parçası üzerinde gerçekleştirilmesine olanak tanır. Alternatif olarak iki özdeş parça paralel olarak işlenebilir. Bu yaklaşım, tek bir kurulumu korurken uygun uygulamalar için verimi etkili bir şekilde iki katına çıkarır.
Makine küçük ve orta seri üretim için tasarlanmıştır. Yüksek hacimli otomatik hatlar için kurulum süresinin aşırı olacağı ancak manuel tek parça işlemenin verimsiz olacağı senaryolarda mükemmeldir. Tipik parti boyutları, karmaşıklığa bağlı olarak düzinelerce ila birkaç yüz parça arasında değişir.
Makine, uygun ayarlama mekanizmalarıyla basit ve sezgisel kullanıma sahiptir. PLC kontrolü, tipik olarak CNC işlemeyle ilişkili karmaşıklığı azaltır. Temel işleme deneyimine sahip operatörler minimum eğitimle uzmanlaşabilir ve sezgisel arayüz, hızlı katılımı destekler.
