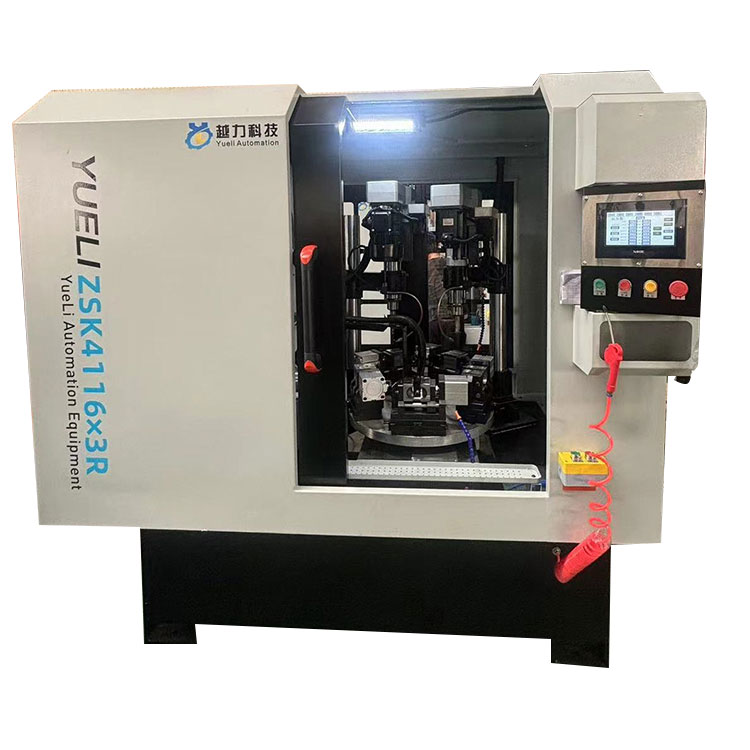

Döner Üç Eksenli Beş İstasyonlu Sondaj Kompozit Makinesi

Ana teknik parametreler

Takım tezgahının yapısı ve performansı

Döner üç eksenli beş istasyonlu delme ve kılavuz çekme bileşiği makinesi, çelik parçalarla kaynak yapılır ve yapay yaşlandırma işlemine tabi tutulur. İyi hassasiyet ve stabiliteye sahiptir. Makinenin tamamı, PLC sistemi ile donatılmış, güçlü bir hareket kabiliyetine sahip, birleşik bir yapıdır.

1 delme ve kılavuz çekme güç başlığı, delme kapasitesi: çelik parçalar için 16 mm, alüminyum parçalar için 20 mm, delme stroku 100 spesifikasyon, besleme modu: servo besleme, bir ana motor: 3KW, güç kafası ve parça işleme deliği manuel olarak yukarıya ayarlanabilir ve aşağı, ayarlamadan önce, kızağın üst ve alt yüzeylerindeki iki cıvatayı gevşetin, güç başlığını kaldırmak ve indirmek için el çarkını döndürün ve güç başlığı konumlandırıldıktan sonra, güç başlığının kaymasını önlemek için iki cıvatayı sıkın. tek başına; 2 delme güç başlığı: delme kapasitesi: çelik parçalar için 13 mm, alüminyum parçalar için 16 mm, delme stroku 80 teknik özellikleri, besleme modu: servo besleme, bir ana motor: 2,3KW, delme ve kılavuz çekme güç kafaları (JT16) dikey olarak monte edilmiştir ve Parçaların merkez yüksekliği manuel olarak yukarı ve aşağı ayarlanabilir. Beş istasyonun konumlandırılmasını sağlamak için beş istasyonlu otomatik bölünmüş döner tabla ile donatılmıştır ve her alet ileri, geri, sola ve sağa ayarlanabilir. Yüklemesi ve boşaltması kolaydır. Her iş milinin bağımsız kontrol ve manuel ayarlama işlevleri vardır. Mil yataklarının tümü Harbin yataklarıdır; aralıklı otomatik yağlama sistemi yağlayıcı, delme güç başlığı ve kılavuz çekme güç başlığı hızlı ileri, yavaş ileri, ileri çalışma ve hızlı geri alma fonksiyonlarına sahiptir.

Proses akışı: makineyi başlatın → malzemeyi manuel olarak yükleme konumuna yükleyin → döner tablayı ilk istasyona çevirin → üç istasyon aynı anda delme ve kılavuz çekme işlemini gerçekleştirir → manuel boşaltma → ikinci döngüye girin.
