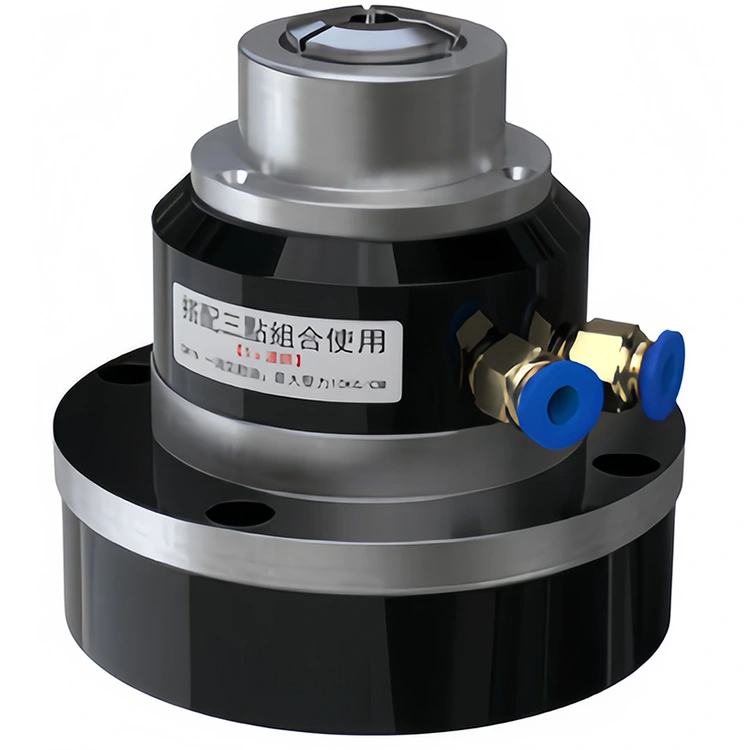

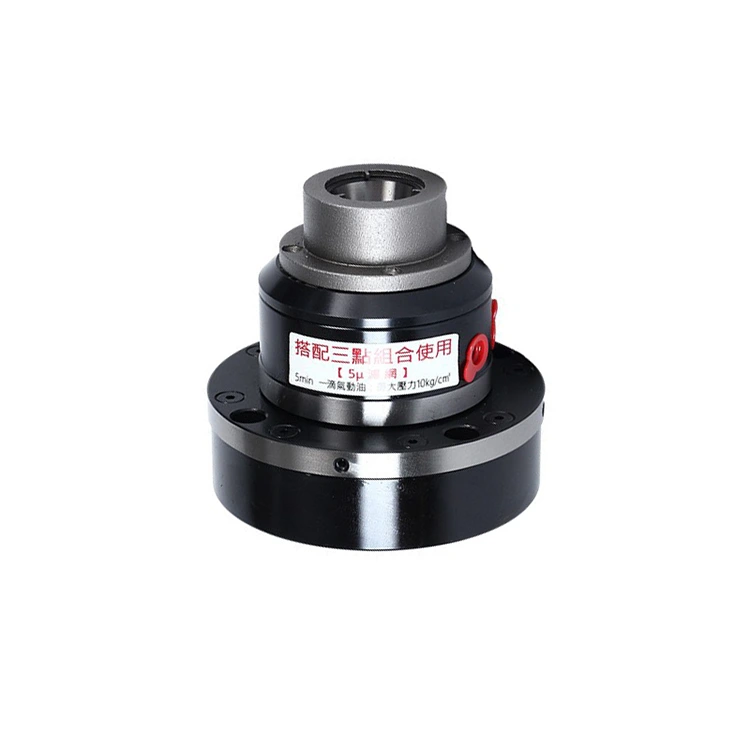

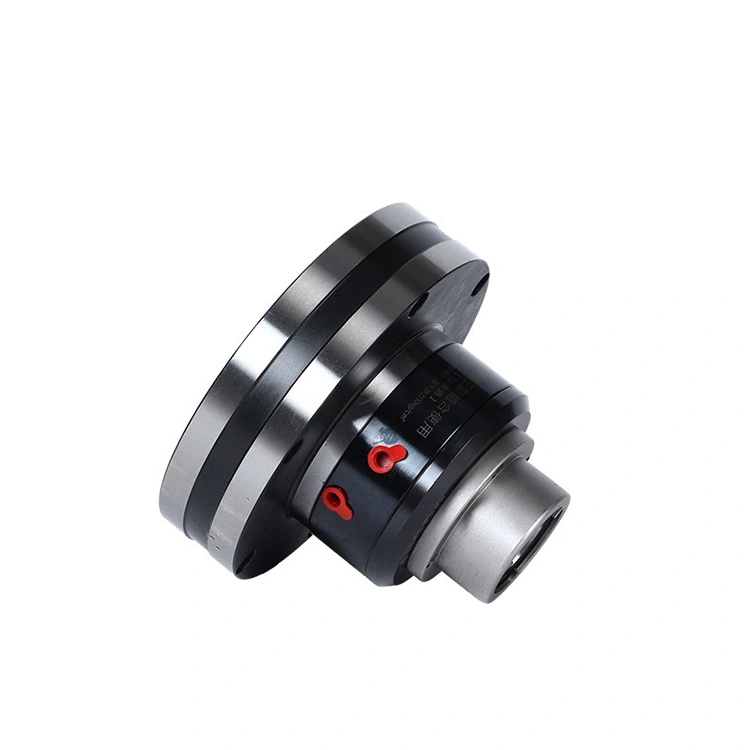

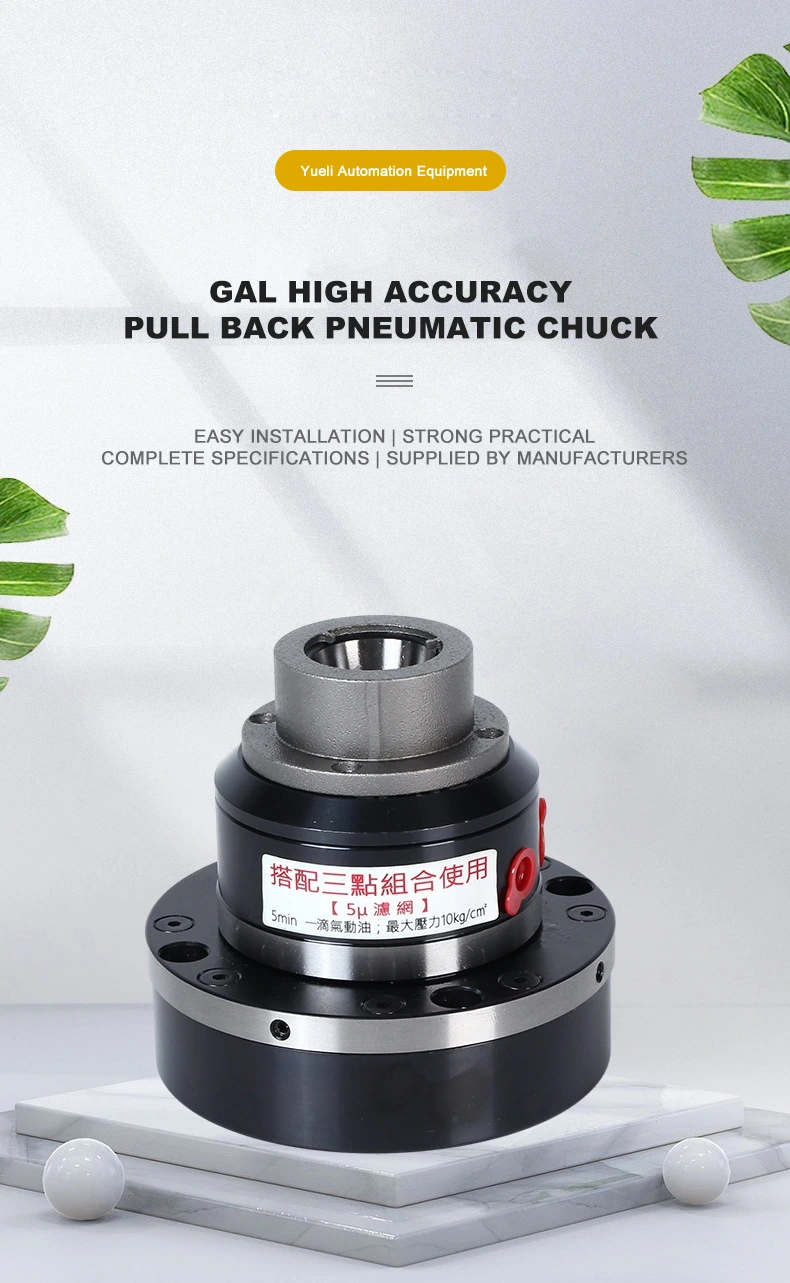

Yüksek hızlı döner pnömatik aynal

Gal-25, yüksek hızlı döner pnömatik bir aynadır. CNC işleme, hassas öğütme makinesinde ve diğer hassas işleme ekipmanlarında sıklıkla kullanılan bir tür pnömatik aynaya aittir, yüksek klempleme doğruluğuna sahip, iş parçasının stabil kenetlenmesini sağlayabilir, otomatik işleme işlemine yardımcı olabilir.

Talep Gönder

Ürün Açıklaması

Yüksek hızlı döner pnömatik aynal

Gal-25, yüksek hızlı döner pnömatik bir aynadır. CNC işleme, hassas öğütme makinesinde ve diğer hassas işleme ekipmanlarında sıklıkla kullanılan bir tür pnömatik mandrene aittir, yüksek sıkıştırma doğruluğuna sahip, iş parçasının kararlı sıkışmasını sağlayabilir, otomatik işleme işlemine yardımcı olabilir.

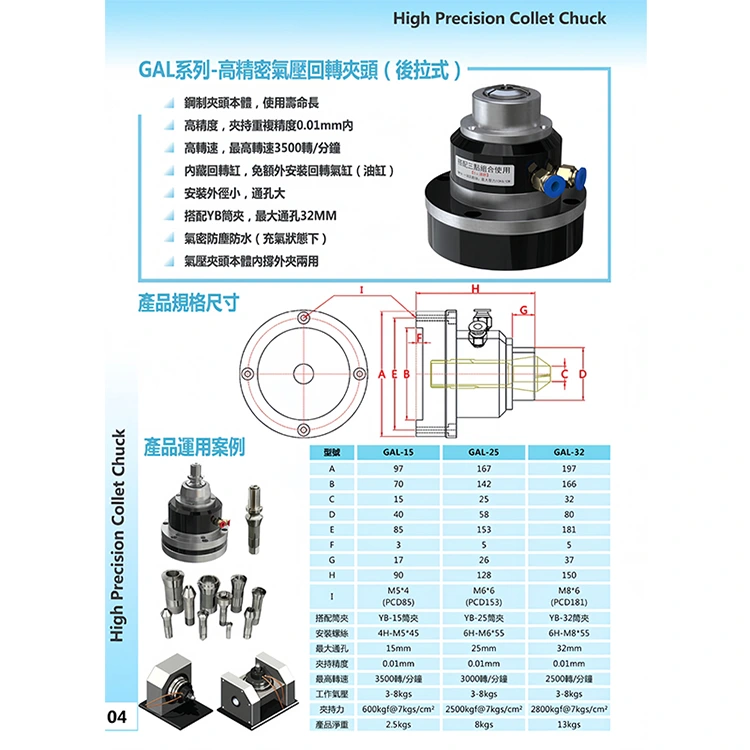

Parametreler aşağıdaki gibidir:

Model numarası	Gal-15	Gal-25	Gal-32
A	97	167	197
B	70	142	166
C	15	25	32
D	40	58	80
E	85	153	181
F	3	5	5
G	17	26	37
H	90	128	150
I	M5*4 (PCD85)	M6*6 (PCD153)	M8*6 (PCD181)
Eşleşen koltuk	YB-15 klibi	Yb-25 klip	YB-32 Klip
Montaj vidası	4H-M5 * 45	6H-M6*55	6H-M8*55
Maksimum diyafram	15 mm	25 mm	32 mm

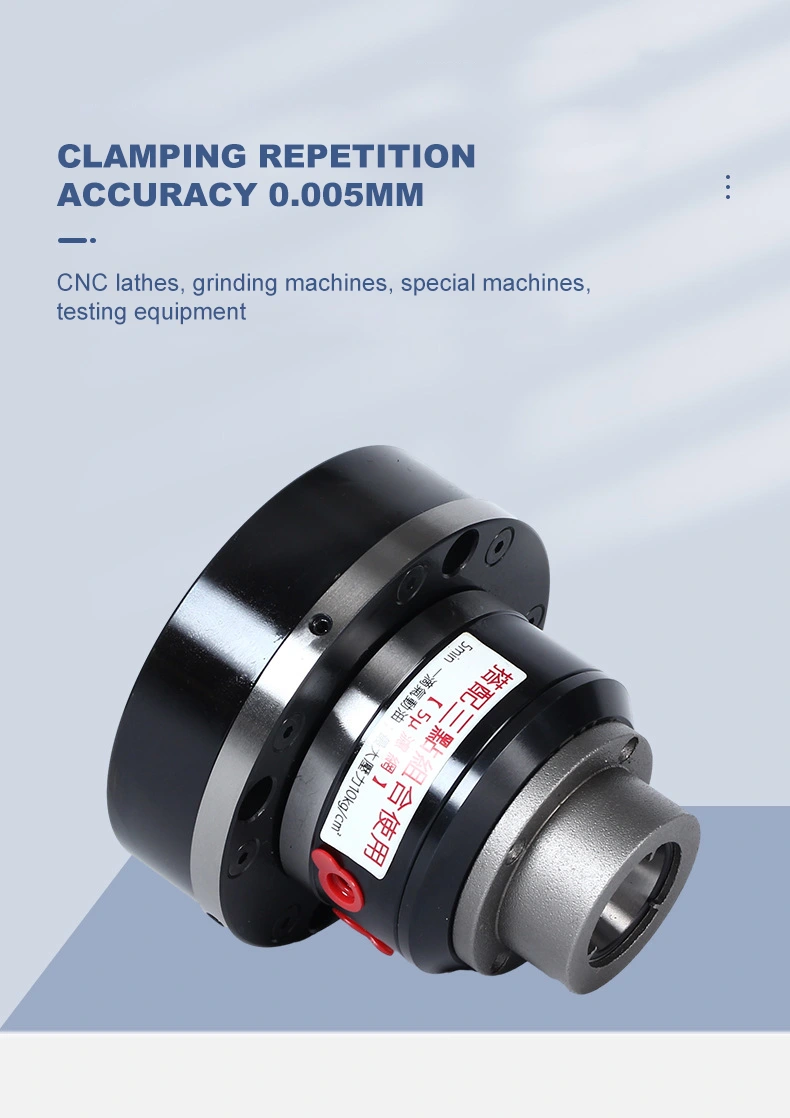

Kelepleme doğruluğu	0.01mm	0.01mm	0.01mm
Maksimum hız	3500 rpm	3000 rpm	2500 rpm
Çalışma baskısı	3-8kgs	3-8kgs	3-8kgs
Sıkıştırma kuvveti	600kgf@7kgs/cm	2500kgf@7kgs/cm	2800kgf@7kgs/cm
Net ürün ağırlığı	2.5kgs	8kgs	13kgs
