Düz yatak takım ayar makinesi

Seri numarası

İsim

Parametreler

Diğer Açıklamalar

1

Kontrol sistemi

Huaxing sistemi

2

Ana şaft

Dönme hızı dakikada 0-300'dür ve delik bağlantı borusundan ana şaftın çapı φ48

3

Kurşun vidası

X eksen perdesi: 6mm

X ekseninin maksimum stroku 600 mm çapındadır

Z ekseni perdesi: 8mm

Z ekseninin maksimum stroku 350 mm'dir

Kurşun vidasını başlatın

4

İş mili

4kw Servo Mil

5

Servo Motorlar ve Sürücüler

Bir set X ekseni servo motoru ve bir set ekseni servo motoru seti

X ekseni ve z ekseninin maksimum konum hızı 18-24m/dak

Huaxing sistemi

Fabrika standardı maksimum hareket z yönündedir: 14m/dk

X yön: 12m/dakika

6

Sıkıştırma yöntemi

Döner silindir

Spring Chuck (özel yapım)

7

Kılavuz rayı

Tayvan Shenghe

Silindir

8

Yatak rotasyonu

Φ360mm

9

Çalışma tezgahı uzunluğu

400mm

10

Çalışma tezgahının döner çapı

Φ80

11

Konumlandırmayı tekrarlayın

0.005mm

12

Bıçak dinlenme formu

Satır bıçağı

13

Takım Tezgahı Spesifikasyonu (MM)

1650 uzunluğunda *1200 genişliğinde *1600

14

Takım Tezgahı Ağırlığı (Kg)

1000kg

15

Yatak yapısı

Dökme Yatak Çerçevesi

16

Koruyucu sac metal

Tam koruma

17

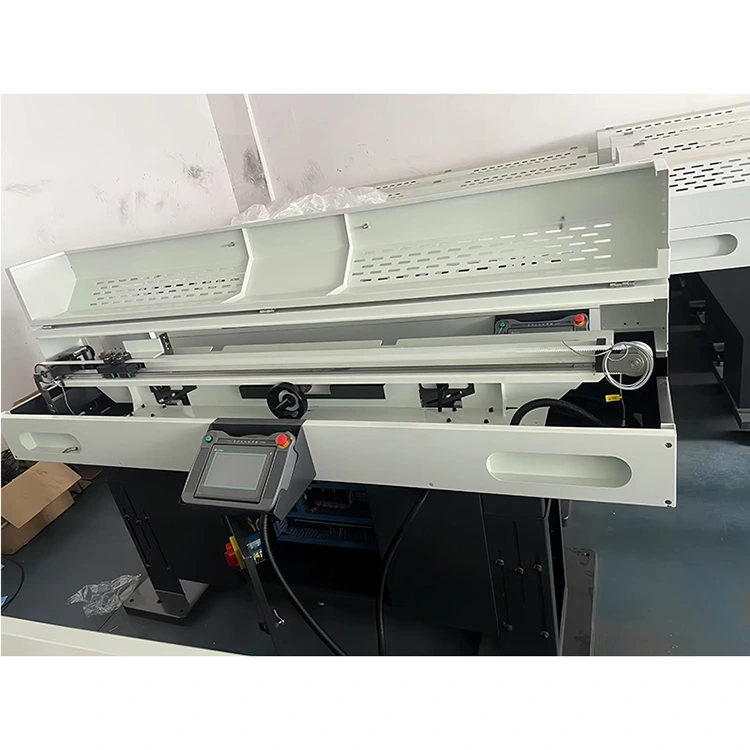

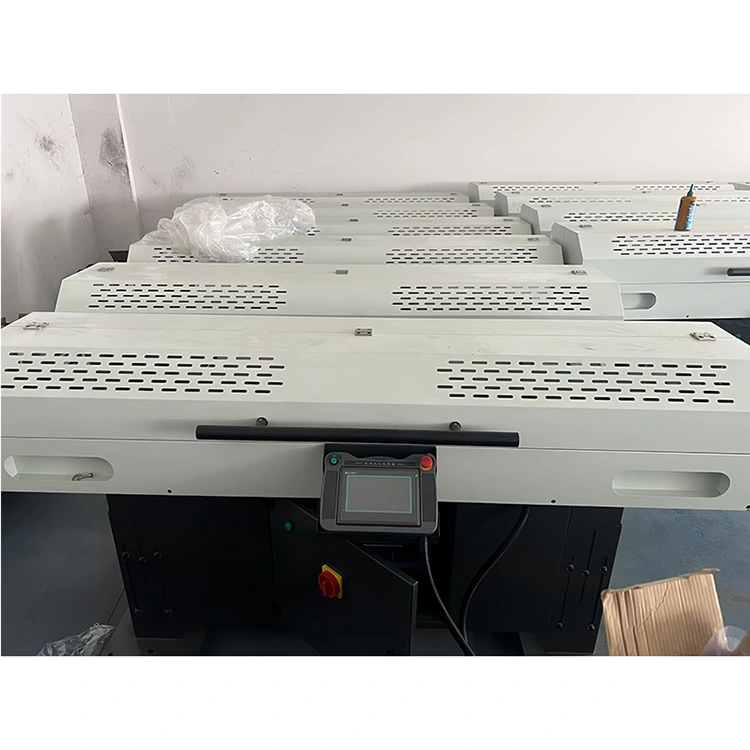

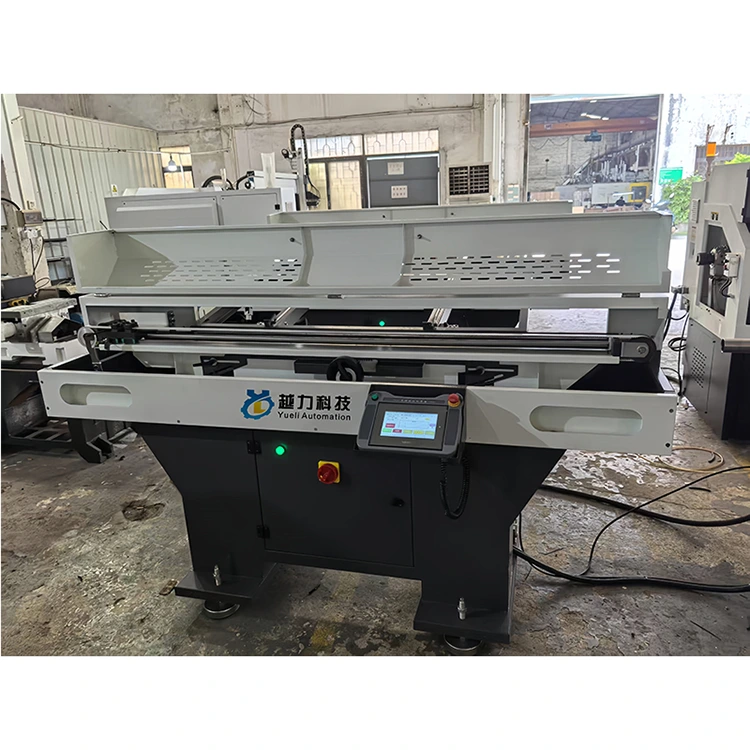

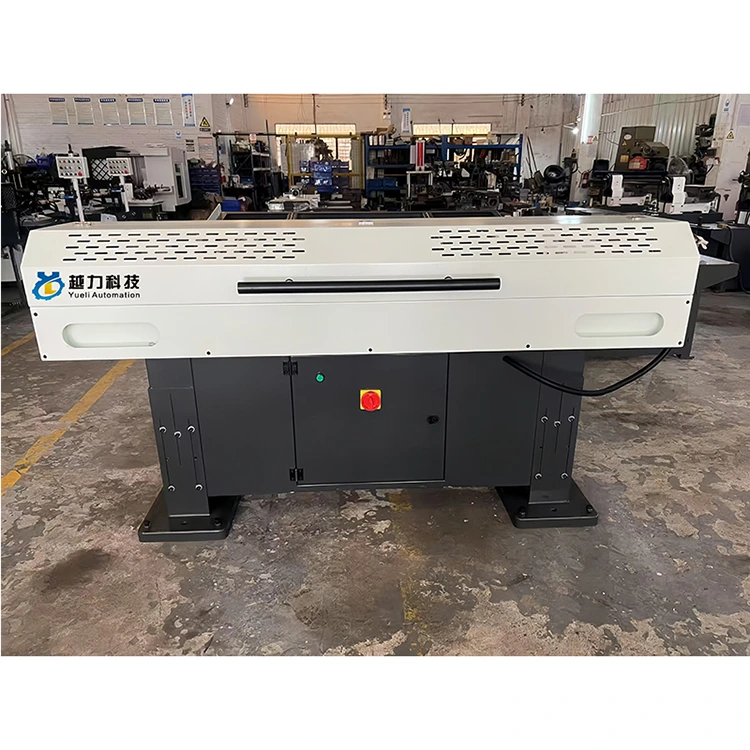

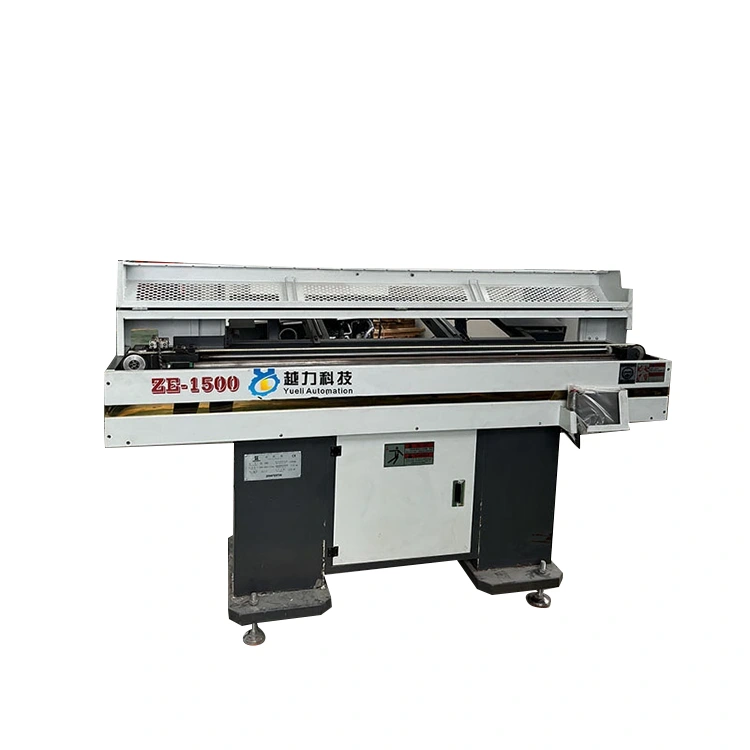

Besleme makinesi

Malzeme uzunluğu 1500 mm ve dış çap φ15-φ40mm

Dış boyutlar 2100*600*1300mm'dir

Φ20/ φ24/ altıgen diyagonal 27/ altıgen diyagonal 35, vb.

18

Takım takımlarının birleşik boyutları

3800*1200mm

Seri numarası

İsim

Miktar

Diğer Açıklamalar

1

Aletler

İki set

2

Sistem Talimat Kılavuzu

İki Kitap

Ürün adı

Tip Numarası

Miktar

Birim fiyat: (yuan) birim başına

Miktar (yuan)

Notlar

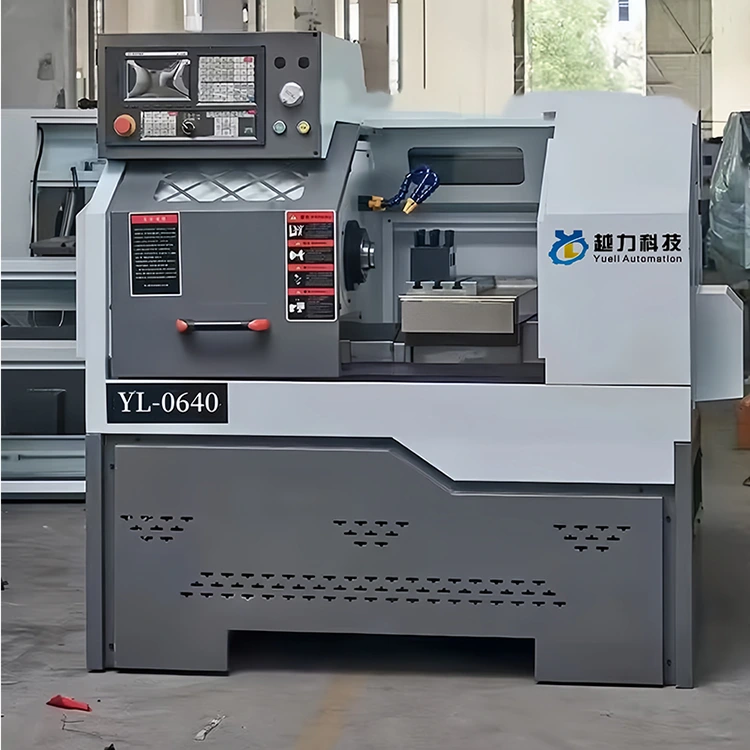

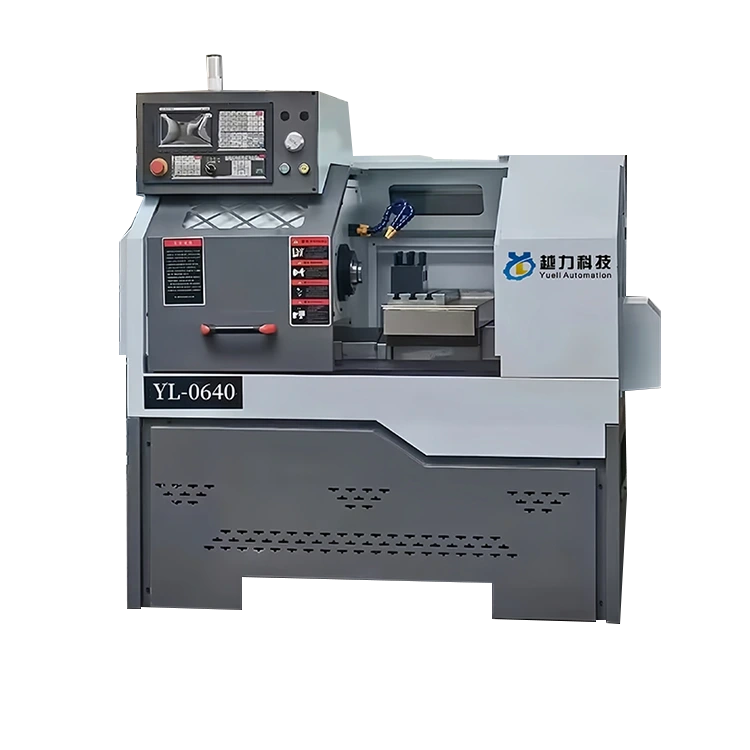

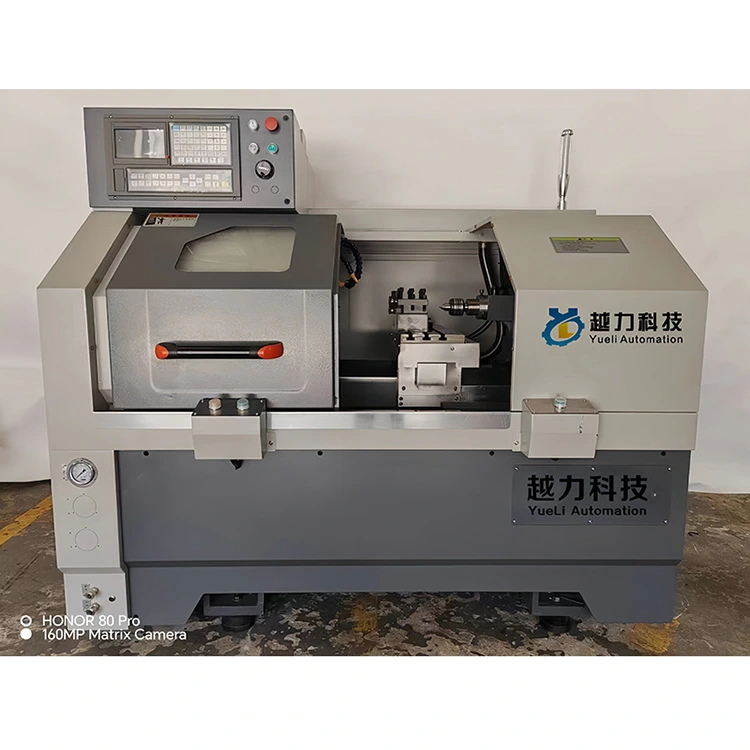

CNC Torna

CK-0640

1

43000.00

48000.00

Vergiler dahil

Besleme makinesi

1

18000.00

21000.00

Toplam fiyat ve vergi (büyük harflerle): ￥: 69000.00 元
