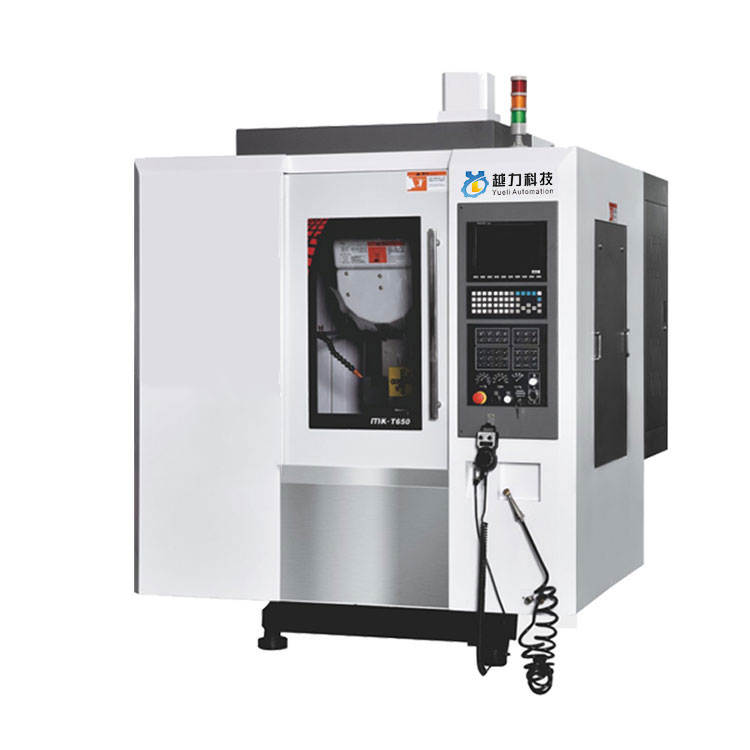

CNC Delme ve Kılavuz Çekme Merkezi Takım Tezgahları
  • CNC Delme ve Kılavuz Çekme Merkezi Takım TezgahlarıCNC Delme ve Kılavuz Çekme Merkezi Takım Tezgahları

CNC Delme ve Kılavuz Çekme Merkezi Takım Tezgahları

YueLi'de Çin'den CNC Delme ve Kılavuz Çekme Merkezi Takım Tezgahlarının geniş bir seçimini bulun. İşbirliğini sabırsızlıkla bekleyerek profesyonel satış sonrası hizmet ve doğru fiyatı sağlayın.

Talep Gönder

Ürün Açıklaması

Beş kafalı oyma ve freze makinesi

YueLi, Çin'deki CNC Delme ve Kılavuz Çekme Merkezi Takım Tezgahlarını toptan satabilen CNC Delme ve Kılavuz Çekme Merkezi Takım Tezgahları üreticileri ve tedarikçileridir. Sizin için profesyonel hizmet ve daha iyi fiyat sağlayabiliriz. CNC Delme ve Kılavuz Çekme Merkezi Takım Tezgahları ürünleriyle ilgileniyorsanız, lütfen bizimle iletişime geçin. Kalitenin, vicdanın ve özverili hizmetin bedeli olduğundan emin olarak takip ediyoruz.


Fonksiyona Genel Bakış:


1. Küçük gözenekli parçaların ve ürünlerin işlenmesinde uzmanlaşmıştır. Cep telefonu parçaları, iletişim ekipmanları, havacılık, otomobil lokomotifleri, aletler ve sayaçlar, hafif sanayi ve tekstil, elektronik aletler ve makine imalatının yanı sıra bakır, alüminyum elektrotlar ve diğer işleme endüstrilerinin işlenmesi için uygundur;

2. Ana yapı yüksek mukavemetli dökme demirden yapılmıştır ve gerilim giderme tavlama ve doğal yaşlanma işleminden sonra yatağın doğruluğu dayanıklı ve stabildir ve uzun süre deformasyon olmaz;

3. İş parçasının yüksek hızda işlenmesini gerçekleştirmek için yüksek hassasiyetli düz bağlantılı iş milini benimseyin; Yağ sıcaklığı soğutma makinesi sisteminin kullanılması, iş milinin yüksek hızda dönmesinden kaynaklanan sıcaklık artışını azaltabilir, iş milinin termal uzamasını etkili bir şekilde iyileştirebilir ve işleme doğruluğunu artırabilir;

4. Takım tezgahının takım değiştirme hızını ve doğruluğunu artırmak için sıkıştırma kolu takım kitaplığını benimseyin. Araç kitaplığının kapasitesi 16 veya 21 settir; Gövde tabanı, takım tezgahının içindeki atıkların temizlenmesi kolay olan arka eğimli yapı tasarımını benimser;

5. Yüksek kolonun yapısal tasarımı, ana şaftın burun ucu ile çalışma masası arasındaki mesafeyi arttırır; bu, dördüncü şaft bileşenlerinin montajı ve uygulaması için daha uygundur ve işleme alanını genişletir;

6. Parça yağlama otomatik yağlayıcı, yağ enjeksiyonunun aralıklı zamanlama kantitatif kontrolü, hareketli parçaların kalıcı yağlanması;


Mekanik parametreler:


Mekanik parametre

Birim

T650

T850

T1000

T1200

Üç eksenli hareket

mm

600x480x360

800x500x360

1000×500x450

1200x550×500

Masa boyutu

mm

650×475

900x475

1100×500

1300x550

T yuvası

mm

4-16x100

4-16x100

5-18x80

5-18x100

Masanın maksimum taşıma kapasitesi

KİLOGRAM

800

1000

1200

1200

İş mili uç yüzünden çalışma yüzeyine kadar olan mesafe

mm

90~640

150~510

150~600

150~650

Mil merkezinden sütun kılavuz rayına kadar olan mesafe

mm

541

541

580

605

X ekseni ray özellikleri

mm

30

30

35

35

Y ekseni ray özellikleri

mm

30

30

35

35

Z ekseni ray özellikleri

mm

35

35

35

35

X/Y/Z vida özellikleri

mm

32x16

32x16

32x16

32x16

Mil spesifikasyonu


BT30/φ100

BT30/φ100

BT30/φ100

BT30/φ100

Maksimum iş mili hızı

devir/dakika

20000

20000

20000

20000

Mil gücü

kw

5.7-11

5.7-11

5.7-11

5.7-11

X/Y/Z üç eksenli motor gücü

kw

2,4/2,4/3,9

5,9/5,9/5,9

3,9/3,9/3,9

3,9/3,9/3,9

X/Y/Z Hızlı maksimum hız

m/dak

48

48

48

48

X/Y/Z Maksimum kesme hızı

m/dak

10000

10000

10000

10000

Üç eksenli konumlandırma doğruluğu

mm

±0,003/300

±0,003/300

±0,003/300

±0,003/300

Üç eksenli tekrarlanan konumlandırma doğruluğu

mm

±0,002/300

±0,002/300

±0,002/300

±0,002/300

Hava basıncı spesifikasyonu

kg/cm2

6-7

6-7

6-7

6-7

Makine boyutu

mm

1770x2300x2100

2350x2300x2100

2600x2500x2800

3000x2800x3000

Makine ağırlığı (yaklaşık)

kilogram

3200

3600

5300

6500


5G Ürün teşhiri:



Proses üretimi:



1. Dökme demir, yüksek sıcaklıkta yeniden ısıtılır ve altı aydan uzun süre yaşlandırılır.

2. Titiz montaj süreci (ray montajı, kurşun vida montajı, yatak montajı vb.).



3. Mükemmel kazıma teknolojisi (motor tabanı kazıma, iş mili ucu kazıyıcı, kolon montaj yüzeyi kazıma).



4. Bilimsel üretim, kalite kontrol sürecinin tamamının izlenebilirliği.



Kalite güvencesi


1 Hatve hatası tespit edildiğinde, makine parçalarının işleme ve montaj doğruluğunu sağlamak için doğrusal kılavuzun xx ve yy yönlerindeki düzlüğü aynı anda tespit edilebilir. Takım tezgahının resmi konumlandırma doğruluğu ve tekrarlanan konumlandırma doğruluğu ölçülür.

2 Makine, iş milinin dikeyliğini ve 0,01 mm dahilinde olmasını sağlamak için gereken çalışma düzleminin doğruluğunu algılar.

3 Makinenin tamamı, Z ekseni kılavuz rayı ile çalışma arasındaki dikliği algılar ve bunun 0,01 mm dahilinde olmasını sağlamak için gereklidir.

4 Makine, xy ekseni kılavuz rayının dikeyliğini algılar ve doğruluğun 0,005 mm dahilinde olması gerekir.


Uygulama alanı


Hassas parçalarda, hassas kalıplarda, 5G ürünlerinde yaygın olarak kullanılan küçük ve orta ölçekli kutu sınıfı, plaka sınıfı, plaka sınıfı, valf sınıfı, kabuk sınıfı, kalıp ve çeşitli küçük ve orta ölçekli toplu işleme ait diğer karmaşık parçalar için uygundur. , donanım, otomobil parçaları, tıbbi ekipman endüstrisi.



Şirket Profili


Yue Li Technology, bilim ve teknoloji işletmelerinden biri olarak bir araştırma ve geliştirme, satış, üretim, yıllar süren sıkı çalışma ve geliştirmeden sonra, ürünler arasında 5G terminal işleme merkezi, delme ve kılavuz çekme makinesi, beş kafa oyma ve freze makinesi, beş bağlantı yer alıyor. 3D kopya parlatma makinesi, beş eksenli mücevher kakma taş oyma ve freze makinesi, soyma makinesi, portal işleme merkezi, yüksek hızlı oyma ve frezeleme. Şekillendirme makinesi, alçak basınçlı döküm makinesi, yerçekimi basınçlı döküm makinesi, elektrikli fırın, (otomatik) maça çıkarma makinesi, kum karıştırma makinesi, (CNC) delme ve kılavuz çekme makinesi, işleme merkezi, gravür makinesi, otomatik parlatma makinesi, soyma makinesi, taşlama makinesi ve diğer ürünler.
