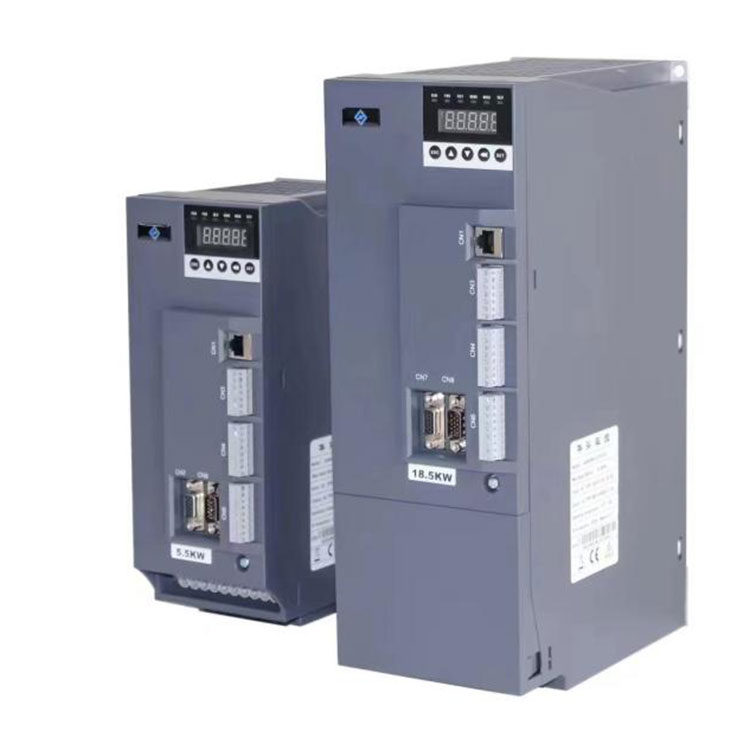

AS650 Serisi AC Servo Sürücü

Ürün Açıklaması

AS650

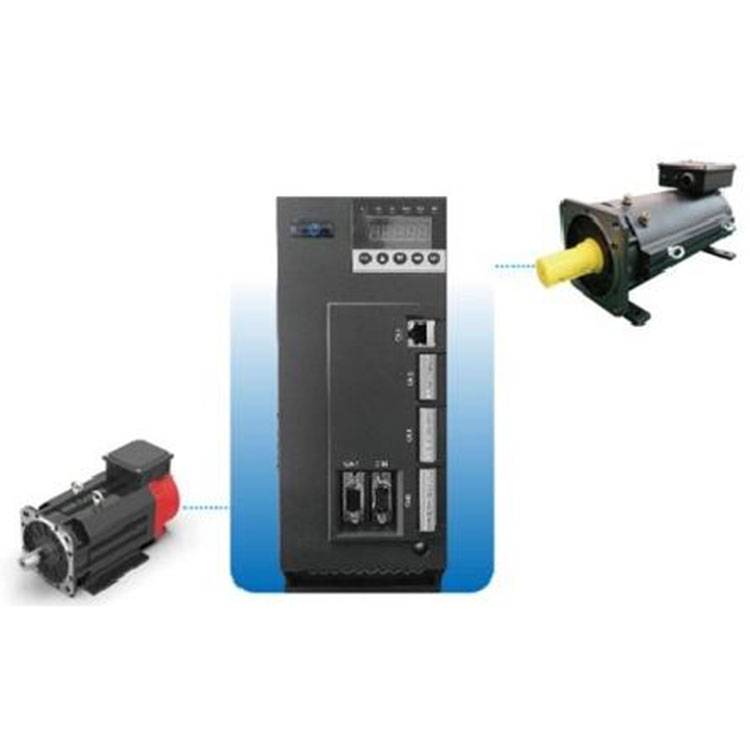

AS650 serisi AC servo sürücü, hız kontrolünü, konum kontrolünü ve tork kontrolünü entegre ederek AC endüksiyon motorlarının ve sabit mıknatıslı senkron motorların tam kapalı döngü servo kontrolünü gerçekleştirir.

AS650 serisi AC servo sürücünün zengin arayüzleri, basit kullanımı ve standart uygulamalarda ücretsiz hata ayıklanabilmesi, mekanik tasarım mühendislerine seçim, tasarım ve hata ayıklama konularında büyük kolaylık sağlar. Yerli ve yabancı büyük markaların CNC sistemleri ve PLC sistemleri ile kullanışlı arayüzler, mekanik tasarımınızı daha esnek hale getirir ve rekabet avantajınızı tam olarak ortaya koyar.

Yüksek güçlü bir servo sürücü ünitesi olarak AS650 serisi AC servo sürücü, CNC takım tezgahlarının iş mili kontrolü, dövme ekipmanı, baskı ekipmanı, hidrolik servo sistemleri ve tel çekme ekipmanı gibi yüksek güçlü servo sürücü uygulamalarında özellikle uygun maliyetlidir. .

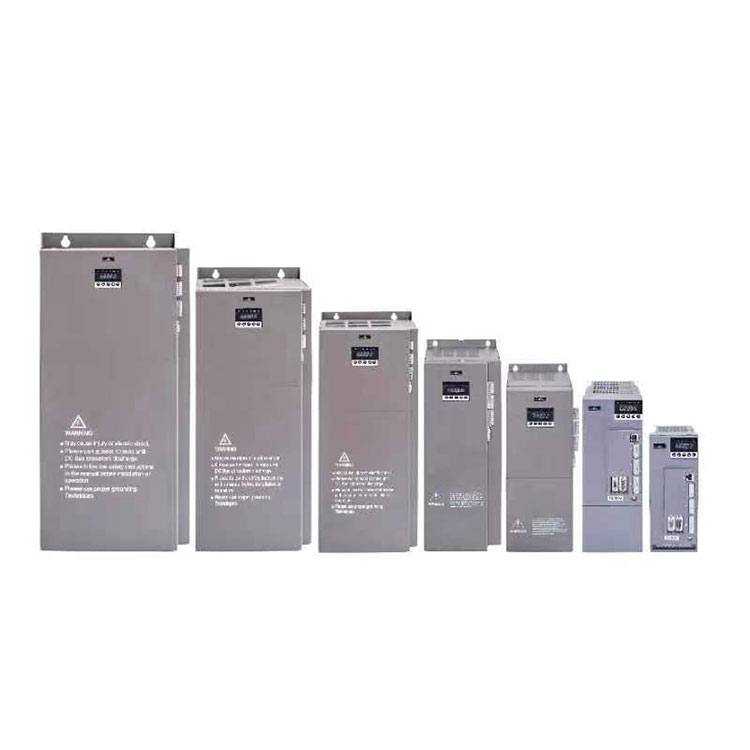

Servo sürücü boyutları

güç(KW)	bir(mm	B(mm)	Hmm)	Genişlik(mm)	D(mm)	Montaj deliği çapı (mm)	Açıklama
güç(KW)	Kurulum Boyutları		Boyutlar			Montaj deliği çapı (mm)	Açıklama
4.0-7.5	90	251	262	100	155.8
11-18.5	108/90	341	353	120	207	7	—
22	110	386	398	147	263	7	—
30-37	130	445	456	172	259	7
45-75	177	544	560	240.5	330	7/6	—
90-110	195	615	638	270.5	370	10
132-160	220	715.5	738	349	413	10

Sürücü Seçim Tablosu

seri	modeli	Giriş Gücü	pil kapasitesi (kVA)	Giriş Akımı (A)	Çıkış akımı (A)	Adaptif motor(kW)	Frenleme ünitesi	Adaptasyon mesafesi (Q/kW)	Frenleme direnci Adet
AS650	2R2T3	3PH 380V 50/60HZ Gerilim aralığı 304~456V Gerilim dengesizliği oranı %3'ten az Frekans dengesizliği oranı %3'ten az	4.8		6	2.2	yerleşik	75/0,8
	004T34		6	10.7	9	4		50/1.0
	5R5T3*		8.6	15.5	13	5.5		50/1,5
	7R5T3*		11.2	20.5	17	7.5		40/2
	011T3*		17	26	25	11		32/2
	015T34		21	35	32	15		20/2,5
	018T3*		24	38.5	37	18.5		32/2
	022T3'		30	46.5	45	22		32/2	2
	030T3*		40	62	60	30		20/2,5
	037T3*		50	76	75	37		20/2,5	2
	045T3*		60	92	90	45		16/2,5
	055T3*		72	113	110	55		16/2,5
	075T3'		100	157	150	75		16/2,5
	093T3*		116	180	170	93		16/2,5
	110T3*		160	214	210	110		16/2,5
	132T3*		192	256	253	132		16/2,5
	160T3*		231	307	304	160	hiçbiri
*Not: Model ekleri E'ye ek olarak R ve C'yi de içerir. 185kw ve üzeri güçler için lütfen üreticiye danışın.

Tel Seçim Tablosu

Malzeme adı	Özellikler	Açıklama
AS650 serisi servo 3 m tek kodlayıcılı geri besleme kablosu	CB650ME-A-3000-T/CB650ME-B-3000-T (havacılık fişiyle)	Tek kodlayıcı sürücüsü standardı
AS650 serisi servo 3m sistem komut geri bildirim kablosu	CB650MS-A-3000-T/CB650MS-B-3000-T (yalnızcaSyntec sistemi için)	Tek kodlayıcı sürücüsü standardı
AS650 serisi servo 3m çift kodlayıcı geri besleme kablosu	CB650MD-A-3000-T/CB650MD-B-3000-T (havacılık fişiyle)	Çift kodlayıcı Sürücüler standart olarak gelir
AS650 serisi servo 3m sistem komut geri bildirim kablosu	CB650MS-A-3000-T/CB650MS-B-3000-T (yalnızca Syntec sistemi için)
*Not: Spesifikasyon modelindeki değer, "CB650MD-A-3000-T" gibi uzunluğu gösterir; bu, kablo uzunluğunun 3 metre olduğu anlamına gelir. Diğer uzunluklardaki kablolar isteğe bağlıdır. 5 metre gerekiyorsa model numarası "CB650MD-A-5000-T" olup diğer uzunluklar benzerdir. Normal uzunluklar 5 metre, 8 metre ve 10 metredir.

Avantajlarımız

Mükemmel kontrol performansı:

AC endüksiyon motorlarının ve sabit mıknatıslı senkron motorların VF kontrolünü, açık çevrim vektör kontrolünü ve tam kapalı çevrim servo kontrolünü mükemmel bir şekilde gerçekleştirebilir

Ultra düşük hızda kararlı çalışma ve yüksek tork çıkışı

İyi dinamik tepki performansı

Yüksüz çalışırken sürücü akımı minimum seviyeye ulaşarak sürücünün enerji tasarrufunu en üst düzeye çıkarır

Pozisyon kontrolü ve tork kontrolü daha yüksek hassasiyete sahiptir

Optimize edilmiş akım algoritması ve donanım konfigürasyonu, sürücünün aşırı yük kapasitesini güçlendirir

Zengin arayüz fonksiyonları

7 giriş/2 çıkış anahtarı giriş/çıkış arayüzü, 2 röle çıkış bağlantı noktası

3 analog giriş, 1 analog çıkış arayüzü

2 kodlayıcı giriş arayüzü, 1 kodlayıcı çıkış arayüzü

1 yüksek hızlı darbe giriş arayüzü

1 grup çok fonksiyonlu diferansiyel darbe giriş arayüzü

Standart RS232 iletişim arayüzü

Mechatrolink-lll Ethercat yüksek hızlı Ethernet veri yolu arayüzü

Zengin ve güçlü kontrol fonksiyonları

Tamamen kapalı döngü vektör sürücüsü aşağıdakileri mükemmel bir şekilde gerçekleştirebilir:

Hız kontrolü

Tork kontrolü

Pozisyon (açı) kontrolü

Master-slave tahriki, elektronik dişli fonksiyonu

Tek eksenli konumlandırma ve diğer işlevler

Harici basınç sensörü, hidrolik servo kontrol sistemine uygulanabilir

Mükemmel kontrol performansı

Sabit uzunlukta kesme kontrolü

Sıkma gerginliği kontrolü
